HDB - Carrier Room Controller 2

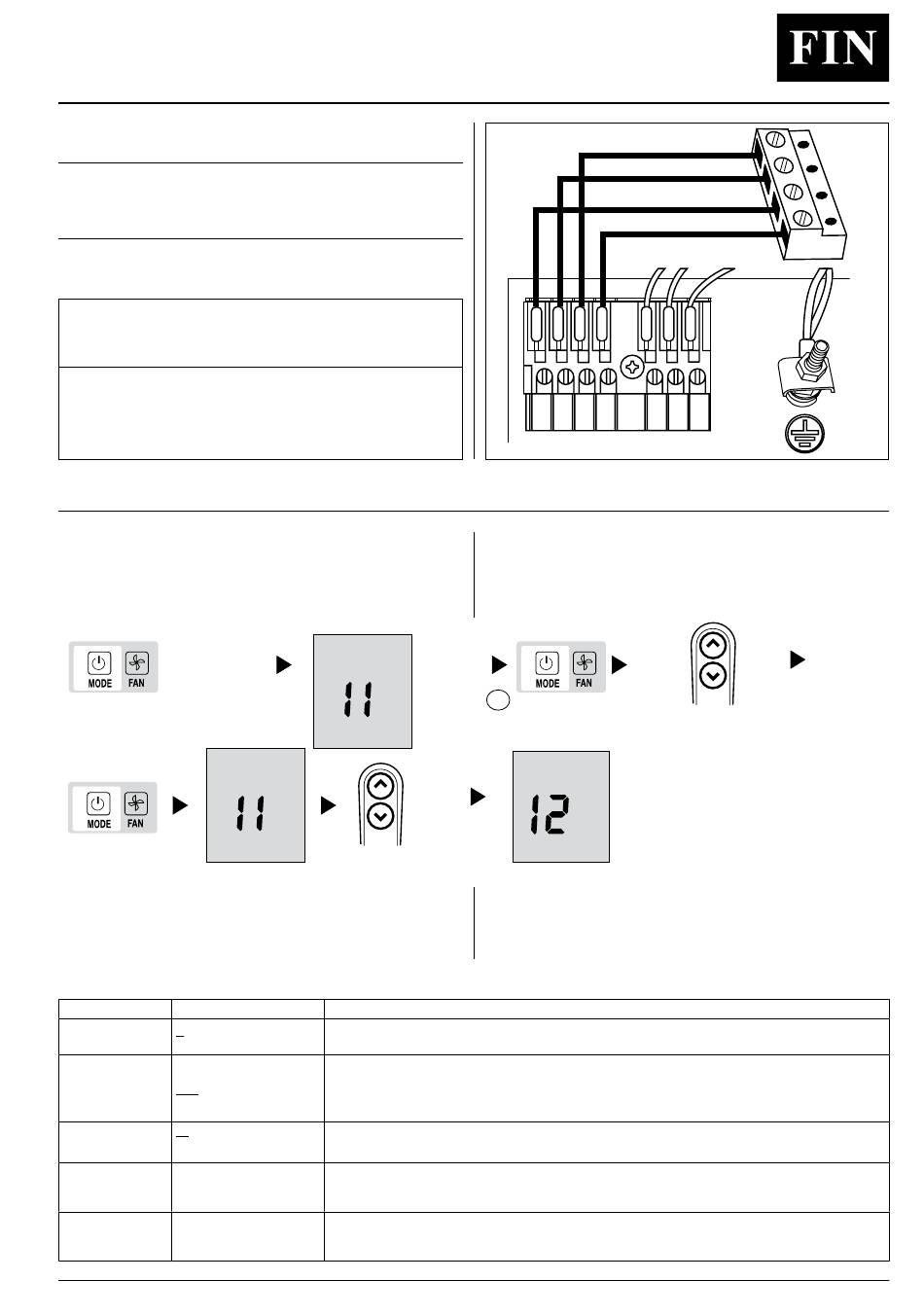

Room Controller 2:n sähkökytkennät ja asetukset
Room Controller 2:n kytkeminen HDB-sähkötauluun
HUOM.:
Ennen minkään kytkennän tekemistä on katkaistava virran-
syöttö yksikköön, josta Room Controller saa virran. Sähköiskut
voivat aiheuttaa erittäin vakavan tapaturman.
Sähkökytkentöjen tekemiseen tarvittavat
välineet (ei toimiteta laitteen mukana)
• 1 pieni ruuvimeisseli
• Kaksoiseristetyt kaapelit 4 x 0,5 mm
Suositeltu tyyppi: H03VV-F.
Ohjaus- ja järjestelmäkonfigurointi
• Kytkemällä CRC2 ohjaus pois
• Asetusvalikkoon päästään painamalla MODE-painiketta
vähintään viiden sekunnin ajan, CRC2 ohjauksen ollessa
sammutettuna.
Näyttöön tulee näkyviin "10", joka edustaa ensimmäistä
tehtävää asetusta.
Pidä painettuna
vähintään viiden
sekunnin ajan
• Saat arvon näkyviin painamalla MODE-painiketta ja voit
muuttaa sitä UP- ja DOWN-painikkeilla. Toimi samalla tavalla
muiden asetusten kohdalla.
• Muutettu arvo on aina vahvistettava painamalla MODE-
painiketta, muussa tapauksessa se menetetään.
HDB-yksiköiden asetusten taulukko
Asetus Arvo
H
10
G
11
On
OFF
12 °C
°F
13
10 – 50 : 10° - 50°C
50 – 122 : 50° - 122°F
14
10 – 50 : 10° - 50°C
50 – 122: 50° - 122°F
.
2
• Voit tarkistaa asetuksen 10 arvon painamalla MODE-painiketta.
• Voit siirtyä seuraaviin asetuksiin ja muuttaa niitä painamalla
Tarkista
arvo
up
down
• Valikosta voidaan poistua painamalla FAN-painiketta, kun
• Asetettavissa olevat arvot on esitetty taulukossa.
Kuvaus
Kaukolämmitys/Jäähdytys
Vain kaukojäähdytys
Huoneen termistorin ohitus aktiivinen
Valvoo ja näyttää huoneilman lämpötilan kaksisuuntaisessa CRC-ohjaimessa
Huoneen termistorin ohitus ei aktiivinen
Näyttää huoneilman ohjauslämpötilan kaksisuuntaisessa CRC-ohjaimessa FCU:sta
Lämpötilat näytetään celsiusasteina
Lämpötilat näytetään fahrenheitasteina
Lämmityksen maksimiasetuspisteen näyttäminen celsiusasteina tai fahrenheitasteina
riippuu edellisestä 12-asetuksesta.
Asetusarvo: 32°C
Lämmityksen minimiasetuspisteen näyttäminen celsiusasteina tai fahrenheitasteina
riippuu edellisestä 12-asetuksesta.
Asetusarvo: 17°C
C G P I
3 2 1
Voit muuttaa arvoa UP- ja DOWN-painikkeilla. Vahvista valinta
painamalla MODE-painiketta. Asetus 10 tulee uudelleen
näkyviin.
UP- ja DOWN-painikkeita.
Muuta
arvoa
A
Aloita uudelleen koh-
dasta A tarkistaaksesi/
muuttaaksesi muiden
asetusten (11,12,13...)
arvot
näytöllä näkyy jokin asetus (1-, 2-, jne.) tai odottamalla 10
sekuntia mitään painiketta painamatta.
Tehdasasetukset on alleviivattu sarakkeessa "Arvo".
S U O M I
P
G
C
I
up
Tallenna
uusi arvo
down
painamalla
MODE-
painiketta
FIN - 5
