HDB - Carrier Room Controller 2
Elektroanschlüsse und Room Controller 2 Konfiguration

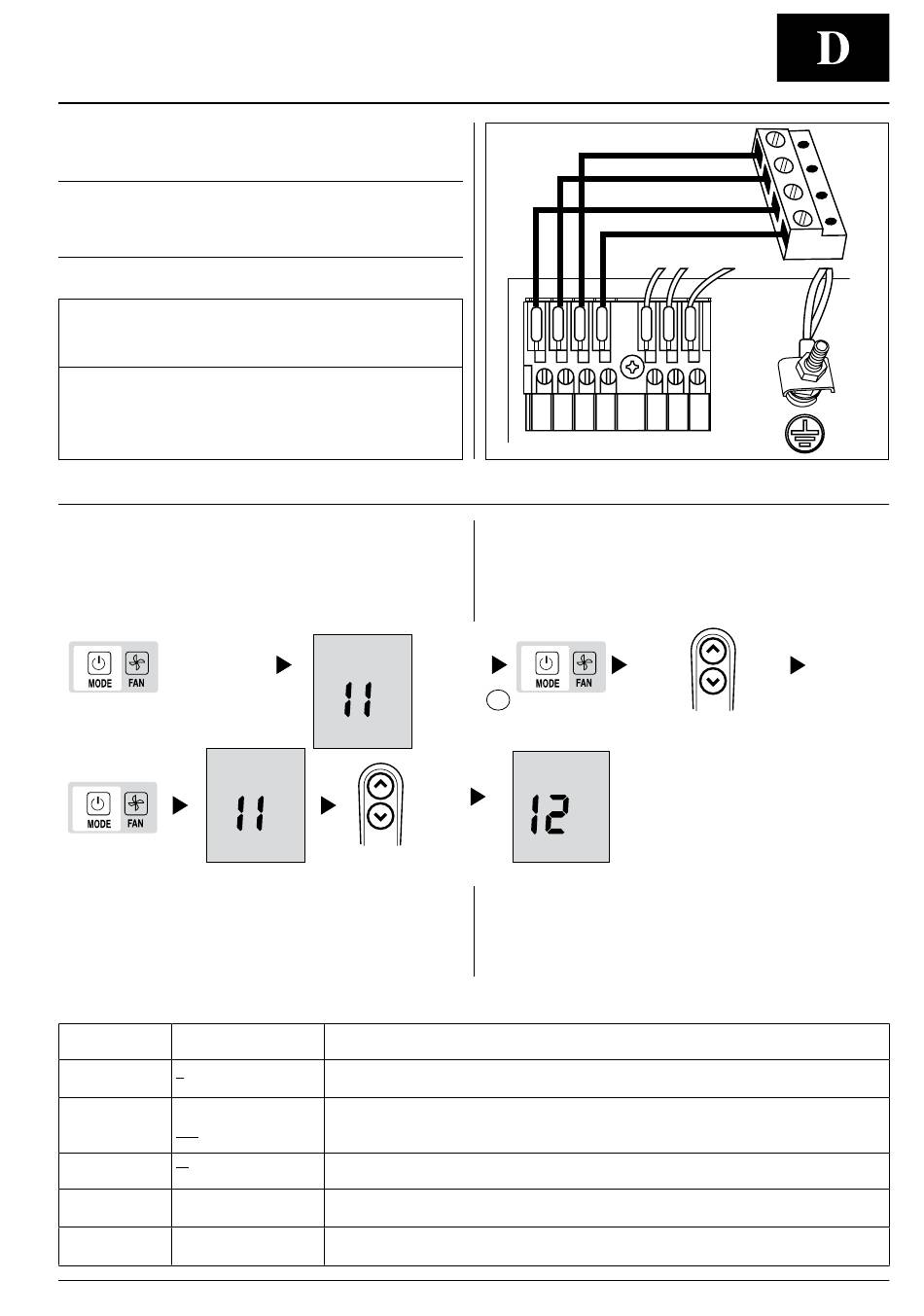

Verbindung des Room Controllers 2 an das HDB
Schaltbrett
WARnUng: Ehe der Room Controller 2 angeschlossen
wird, den Strom zu dem gerät, das den Room Controller
2 versorgt, ausschalten. Elektrische Schläge können zu
Verletzungen oder sogar zum Tod führen.
Erforderliches Anschlussmaterial
(vom Installateur bereitzustellen)
• 1 kleiner Schraubenzieher
• Doppeltisolierte Mehrfachleitung
4 x 0.5 mm 2 Empfohlener Typ: H03VV-F.

Bedienung und Systemkonfiguration

• Die CRC2 Bedienung ausschalten.
• Um in das Konfigurationsmenü zu kommen, die Taste MODE
mindestens 5 Sekunden lang bei ausgeschalteter CRC2
Bedienung gedrückt halten. Auf dem Bildschirm wird "10"
angezeigt, was die erste anzeigbare und konfigurierbare
Option darstellt.
Mindestens 5
Sekunden gedrückt
halten
• MODE drücken, um den Wert anzuzeigen und diesen mit UP
oder DOWN abzuändern. Bei den anderen Optionen in
gleicher Weise vorgehen.
• Um die bei einem Wert durchgeführte Änderung zu
bestätigen, stets die Taste MODE drücken, ansonsten geht
die Änderung verloren.
Konfigurationstabelle für das gerät HDB
Pos. Wert
H
10
G
11 On
OFF
12 °C
°F
13
10 – 50 : 10° - 50°C
50 – 122 : 50° - 122°F
14
10 – 50 : 10° - 50°C
50 – 122: 50° - 122°F
• Um den Wert der Option 10 zu kontrollieren, muss man auf
MODE drücken. Um diesen Wert zu verändern, muss man die
Tasten UP oder DOWN drücken. Die Taste MODE drücken,
um die Auswahl zu bestätigen. Jetzt wird das Display erneut
die Option 10 anzeigen.
• Um die folgenden Optionen anzuzeigen und abzuändern, UP
oder DOWN bis zur gewünschten Option drücken.
Wert
überprüfen
A
up
down
• Um das Menü zu verlassen, die Taste FAN drücken oder 10
Sekunden warten ohne eine Taste zu betätigen.
• Die konfigurierbaren Werte sind in der Tabelle aufgeführt. Alle im
Werk eingestellten Werte sind innerhalb der Spalte "Wert"
unterstrichen.
Beschreibung
Fernheizung/-kühlung
Nur Fernkühlung
Raum Thermistor Übersteuerung ist aktiv
Steuerung und Anzeige der Raumlufttemperatur über 2-Wege CRC Steuerung
Raum Thermistor Übersteuerung ist inaktiv
Anzeige der zu steuernden Raumlufttemperatur über 2-Wege Steuerung CRC der FCU
Temperaturanzeige in Grad Celsius
Temperaturanzeige in Grad Fahrenheit
Maximale Heißlufttemperierung (in C oder F ist von „12" festgelegt, Konfiguration s. o.)
Default-Wert: 32°C oder 90°F
Mindestheißlufttemperierung (in C oder F ist von „12" festgelegt, Konfiguration s. o.)
Default-Wert: 17°C oder 63°F
C G P I
3 2 1
Wert
ändern
Um die Werte der
folgenden
Optionen (11,12,13...)
zu kontrollieren /
abzuändern, erneut
beim Punkt A
beginnen
DEUTSCH
P
g
C
I
up
Speichern,
indem man
down
MODE drückt
D - 5
