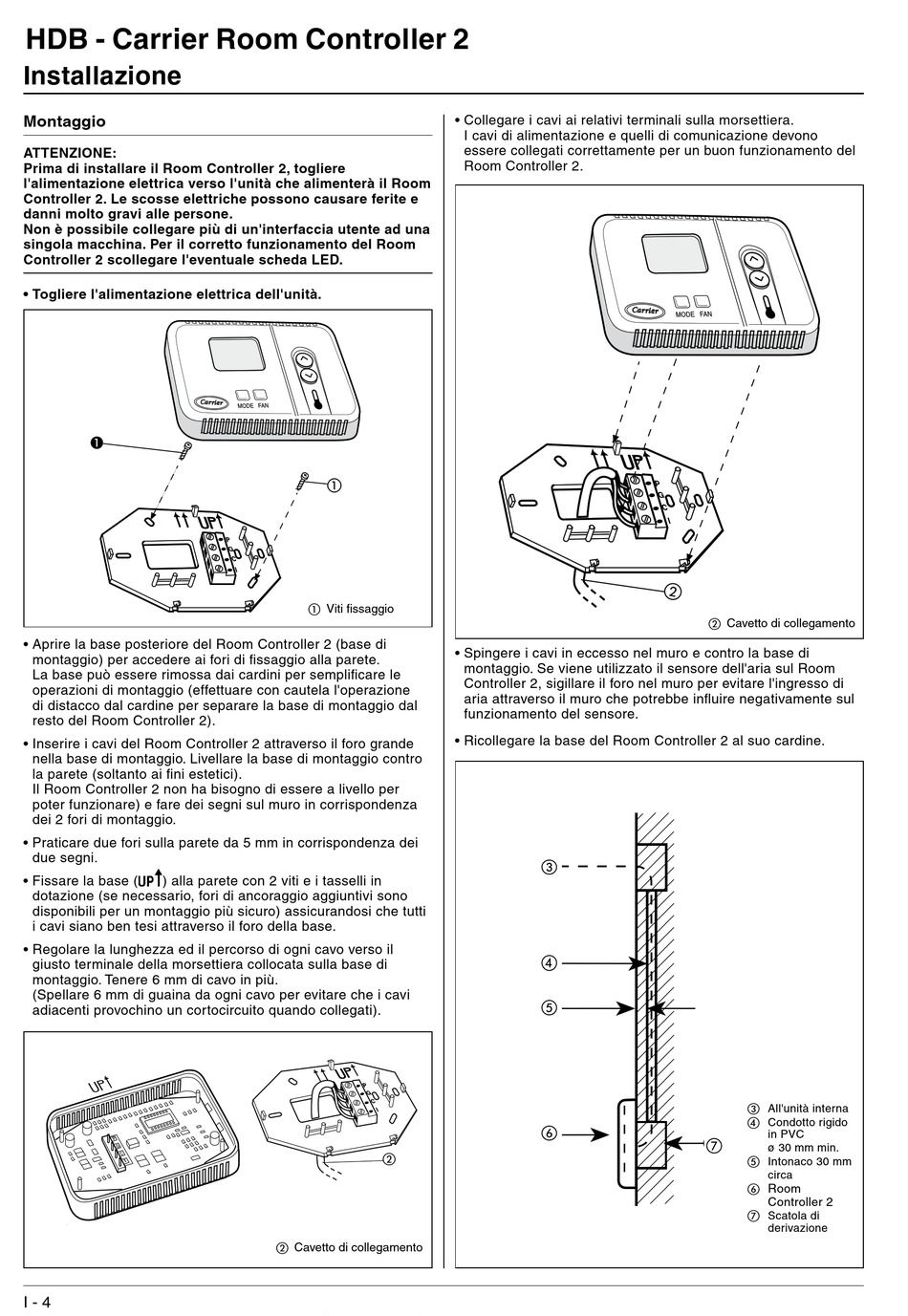

HDB - Carrier Room Controller 2
Installazione
Montaggio
ATTeNzIONe:
Prima di installare il Room Controller 2, togliere
l'alimentazione elettrica verso l'unità che alimenterà il Room
Controller 2. Le scosse elettriche possono causare ferite e
danni molto gravi alle persone.
Non è possibile collegare più di un'interfaccia utente ad una
singola macchina. Per il corretto funzionamento del Room
Controller 2 scollegare l'eventuale scheda LeD.
• Togliere l'alimentazione elettrica dell'unità.
• Aprire la base posteriore del Room Controller 2 (base di
montaggio) per accedere ai fori di fissaggio alla parete.
La base può essere rimossa dai cardini per semplificare le
operazioni di montaggio (effettuare con cautela l'operazione
di distacco dal cardine per separare la base di montaggio dal
resto del Room Controller 2).
• Inserire i cavi del Room Controller 2 attraverso il foro grande
nella base di montaggio. Livellare la base di montaggio contro
la parete (soltanto ai fini estetici).
Il Room Controller 2 non ha bisogno di essere a livello per
poter funzionare) e fare dei segni sul muro in corrispondenza
dei 2 fori di montaggio.
• Praticare due fori sulla parete da 5 mm in corrispondenza dei
due segni.
• Fissare la base ( ) alla parete con 2 viti e i tasselli in
dotazione (se necessario, fori di ancoraggio aggiuntivi sono
disponibili per un montaggio più sicuro) assicurandosi che tutti
i cavi siano ben tesi attraverso il foro della base.
• Regolare la lunghezza ed il percorso di ogni cavo verso il
giusto terminale della morsettiera collocata sulla base di
montaggio. Tenere 6 mm di cavo in più.
(Spellare 6 mm di guaina da ogni cavo per evitare che i cavi
adiacenti provochino un cortocircuito quando collegati).
I - 4
 Viti fissaggio

 Cavetto di collegamento
• Collegare i cavi ai relativi terminali sulla morsettiera.
I cavi di alimentazione e quelli di comunicazione devono
essere collegati correttamente per un buon funzionamento del
Room Controller 2.
• Spingere i cavi in eccesso nel muro e contro la base di
montaggio. Se viene utilizzato il sensore dell'aria sul Room
Controller 2, sigillare il foro nel muro per evitare l'ingresso di
aria attraverso il muro che potrebbe influire negativamente sul
funzionamento del sensore.
• Ricollegare la base del Room Controller 2 al suo cardine.
 






 Cavetto di collegamento
All'unità interna

Condotto rigido

in PVC


ø 30 mm min.
Intonaco 30 mm

circa
 Room
Controller 2
Scatola di

derivazione
