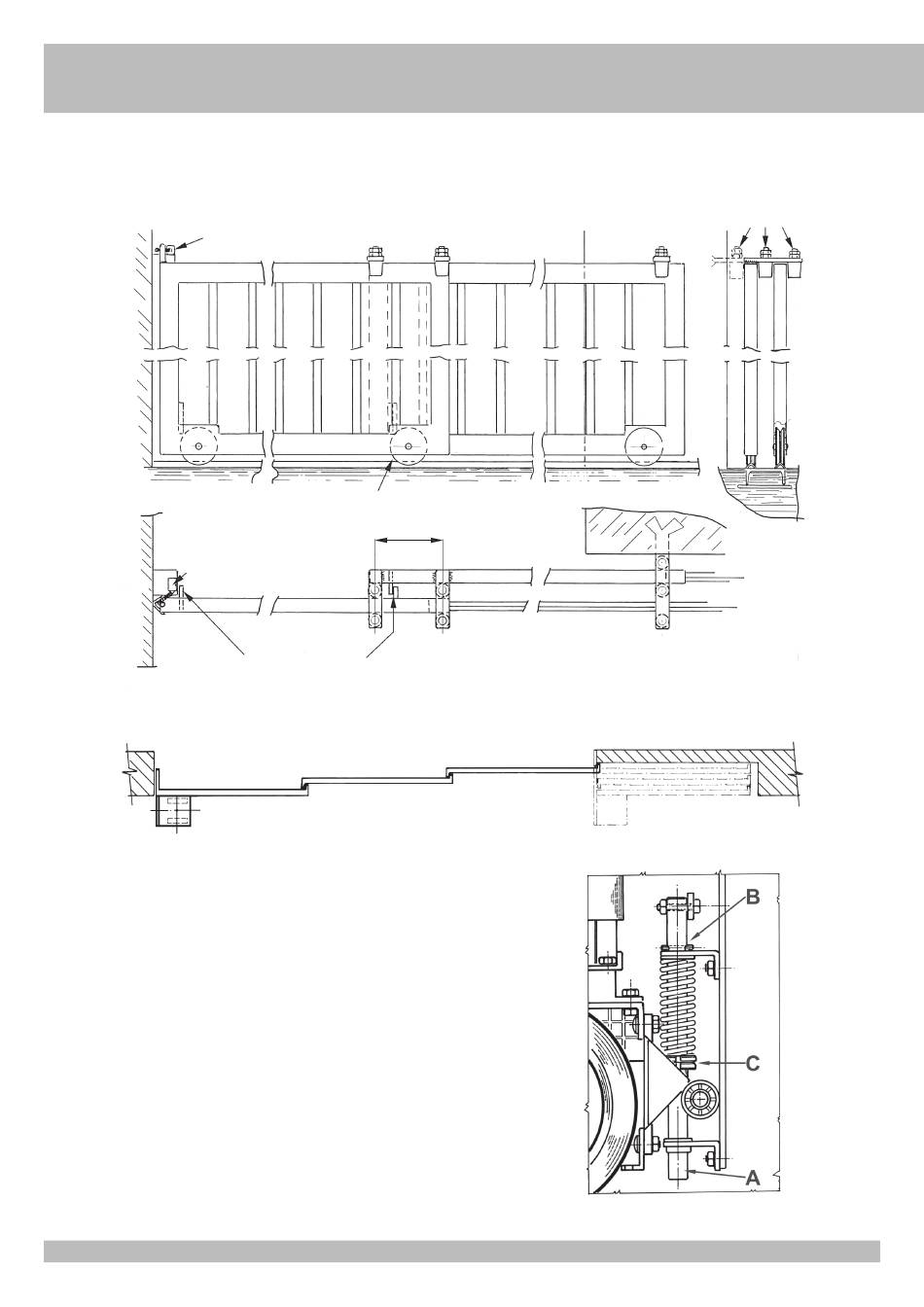

ANWENDUNG R50 BEI TOREN MIT MEHREREN SCHIEBEFLÜGELN
R50 auf ersten Flügel montieren.
Endschalters
Innere
Endschalters
Box
Außenseite
NOTENTRIEGELUNG
Die Wartungsarbeit nur nach der Ausschliessung der Spannung auszuführen.
Bei Stromausfall den seitlichen Handgriff anheben, um die Räder vom Boden anzuheben.
Um das Tor manuell richtig zu pruefen muessen folgende Punkte beachtet werden:
- Das Tor muss einen geeigneten Griff haben.
- Dieser Griff muss so angebracht sein das er kein Risiko ist beim Test.
- Daß die physische notwendige Kraft um das Tor-Blatt zu bewegen nicht höher als 225 N ist, für Tore bei privaten
Wohnungen, und 390 N für Tore für kommerzielle und industrielle Situationen (Werte nach 5.4.5 vom EN 12453
Norm).
A
: Max. Hub -2,4 cm / +1,6 cm beim Vorschub. (Höhenunterschiede oder Löcher im Boden)
B
: Spannstift nach dem Befestigen entfernen, um die Feder zu lösen.
C
: Nutmuttern zur Federeinstellung

WARTUNG

Die Wartungsarbeit nur durch spezialiesierten Fachleuten nach der Ausschliessung der Spannung
auszuführen.
Jedes Wochenende Räder-Lauffläche sorgfältig reinigen.
Halbjährlich Raddruck auf Boden vermindern und Ölfüllstand und Antriebsradzustand kontrollieren.
Alle 2 Jahre Überholung durchführen.
Räder Ø120
250
Mechanische
Sperrvorrichtung
Box
Guide
43
D
Olive
4
5
6
