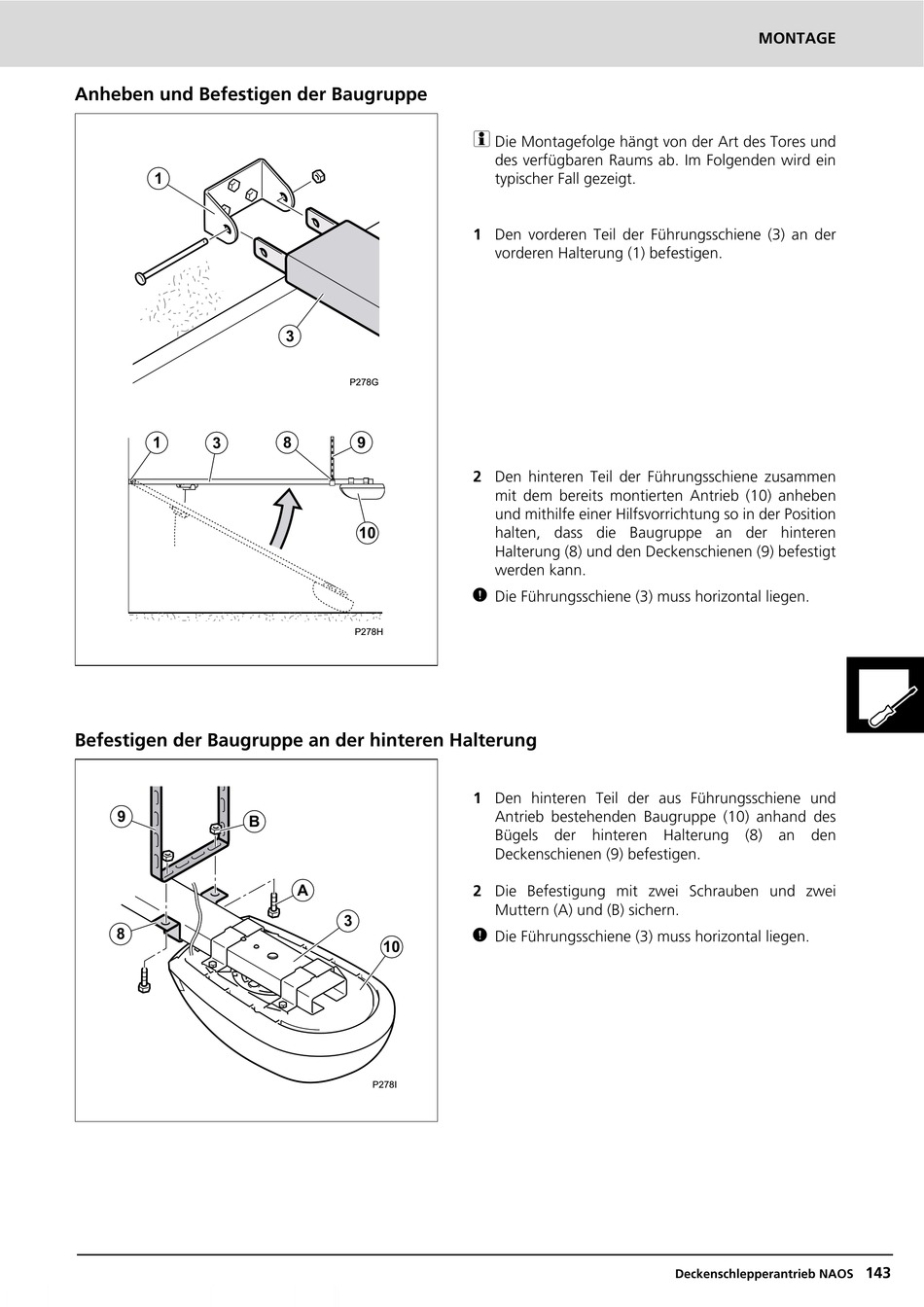

Anheben und Befestigen der Baugruppe

1
1 3

Befestigen der Baugruppe an der hinteren Halterung

9
B
8
3
P278G
9
8
10
P278H
A
3
10
P278I

Die Montagefolge hängt von der Art des Tores und
des verfügbaren Raums ab. Im Folgenden wird ein
typischer Fall gezeigt.
1 Den vorderen Teil der Führungsschiene (3) an der
vorderen Halterung (1) befestigen.
2 Den hinteren Teil der Führungsschiene zusammen
mit dem bereits montierten Antrieb (10) anheben
und mithilfe einer Hilfsvorrichtung so in der Position
halten, dass die Baugruppe an der hinteren
Halterung (8) und den Deckenschienen (9) befestigt
werden kann.
O
Die Führungsschiene (3) muss horizontal liegen.
1 Den hinteren Teil der aus Führungsschiene und
Antrieb bestehenden Baugruppe (10) anhand des
Bügels der hinteren Halterung
Deckenschienen (9) befestigen.
2 Die Befestigung mit zwei Schrauben und zwei
Muttern (A) und (B) sichern.
O
Die Führungsschiene (3) muss horizontal liegen.
MONTAGE
(8) an den
Deckenschlepperantrieb NAOS
143
