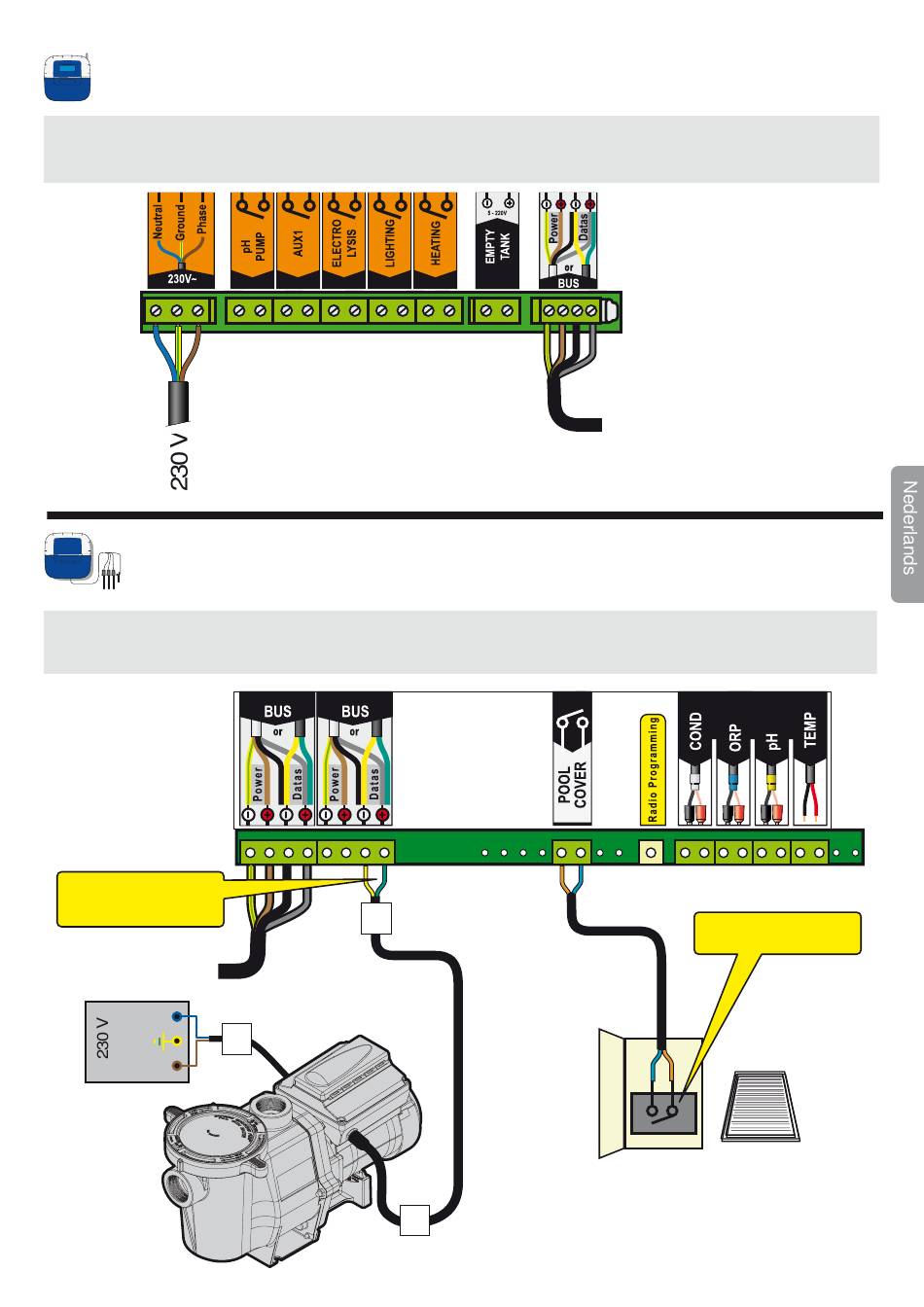

Control Center: 230V aansluiting en verbinding met Probe center
Het Control center kan best op een goed bereikbare plaats in de buurt van de electrische stuurkast geplaatst worden.
Verbind de voedingsaansluiting. Schakel de voeding pas in na het beëindigen van de installatie!
Verbind de 4 aansluitingen van de busverbinding met die in de Probe unit (een dunne 4x0.5mm of 4x0.75mm is voldoende).
Probe unit: IntelliFlo®, Control center en Rolluikaansluiting
1 - Verbind de 4 aansluitingen van de busverbinding met die in het Control center (een dunne 4x0.5 mm of 4x0.75 mm is voldoende).
2 - Verbind de IntelliFlo® communicatiekabel (meegeleverd) aan de bus; groen = data+, geel = data-
3 - Indien geïnstalleerd, verbind de aansluiting 'pool cover' met een potentiaalvrij contact in de sturing van het rolluik (gesloten contact = rolluik dicht).
Elke verdere 'Intelli' toepassing
op deze manier verbinden
> Control Center
NEUTRALE (N)
AARDE
FASE (L)
3
1
2
potentiaalvrij contact
(gesloten = rolluik dicht)
stuurkast rolluik
