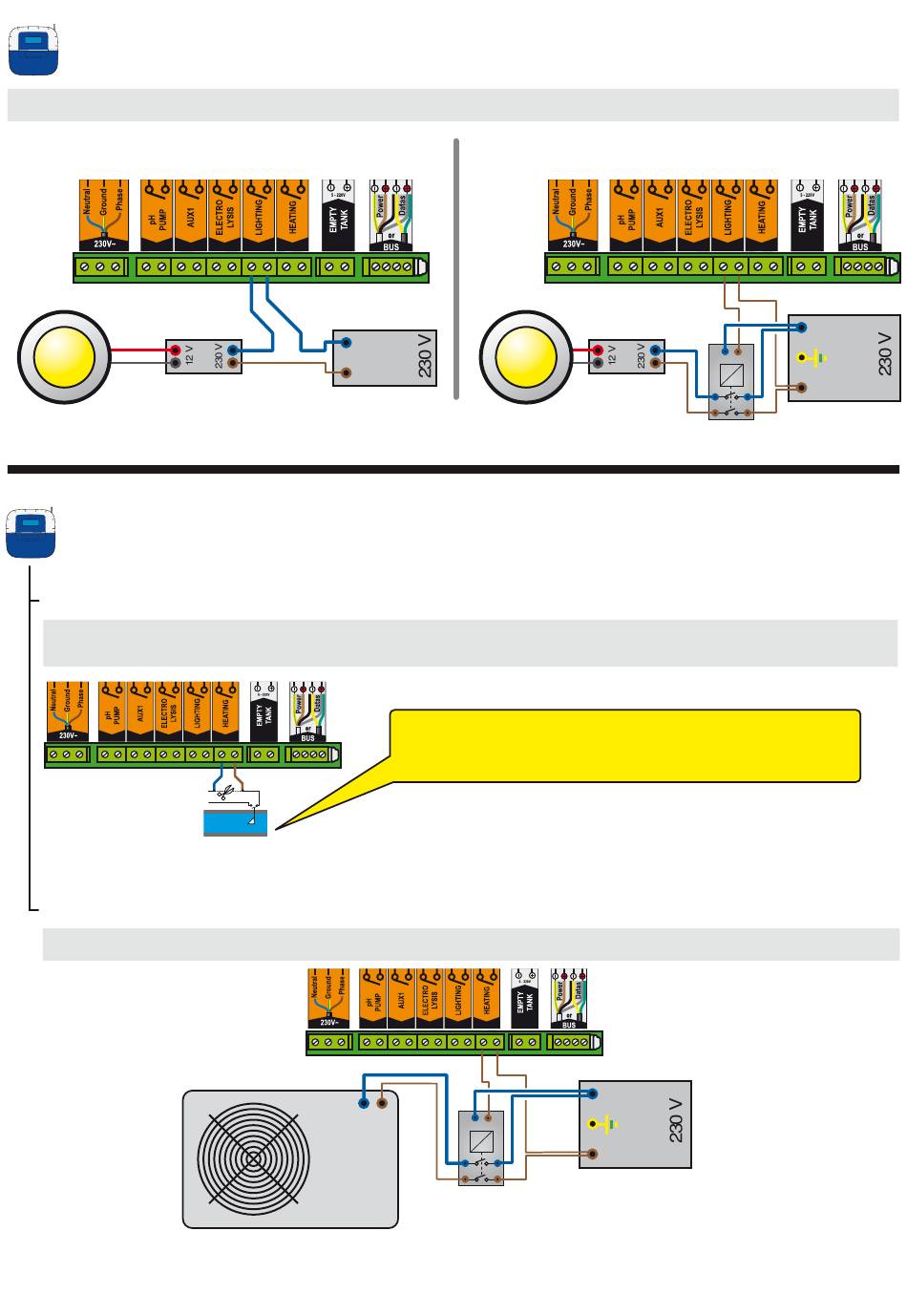

Anschluss der Beleuchtung an die Steuereinheit

1 - Schließen Sie die Beleuchtung je nach Lichtleistung wie nachstehend beschrieben an.

Gesamtlichtleistung unter 1600 W

< 1600W
Anschluss an den Heizungs-Strömungsschalter
Anschluss an der Heizung Strömungswächter
1 - Schließen Sie die Heizungspumpe wie nachstehend beschrieben an
Stellen Sie sicher, dass die Heizung mit einem integrierten Überhitzungsschutz ausgestattet ist.
HEIZUNGS-STRÖMUNGSSCHALTER
Anschluss über einen Schütz
1 - Schließen Sie die Heizungspumpe wie nachstehend beschrieben an.
12
NULL (N)
PHASE (L)
Die Heizung wird seriell über den Strömungsschalter gesteuert.
Heizsicherheit wird beibehalten.
> Stellen Sie die Heizung auf max.
Serieller Anschluss
Gesamtlichtleistung ist mehr als 1600 W
> 1600W
NULL (N)
A1 A2
ERDE
PHASE (L)
NULL (N)
A1 A2
ERDE
PHASE (L)
Die ursprüngliche
