Anschluss Der 230V-Stromversorgung + Anschluss Der Sondeneinheit An Die Steuereinheit; Anschluss Der Intellipool-Steuereinheit An Die Sondeneinheit Und Die Schwimmbadabdeckung - Pentair INTELLIPOOL AUTOMATION Montage- Und Bedienungsanleitung

Anschluss der 230V-Stromversorgung +
Anschluss der Sondeneinheit an die Steuereinheit
Für einen optimalen elektrischen Anschluss muss die Steuereinheit neben der Schalttafel angeordnet werden.
Schließen Sie die 230V-Versorgung an. Schalten Sie die 230V-Versorgung erst am Ende der Elektroinstallation ein.
Schließen Sie das Daten- und Power(Stromversorgungs)-Buskabel von der Steuereinheit zur Sondeneinheit an.
Anschluss der IntelliPool-Steuereinheit an die Sondeneinheit und
die Schwimmbadabdeckung

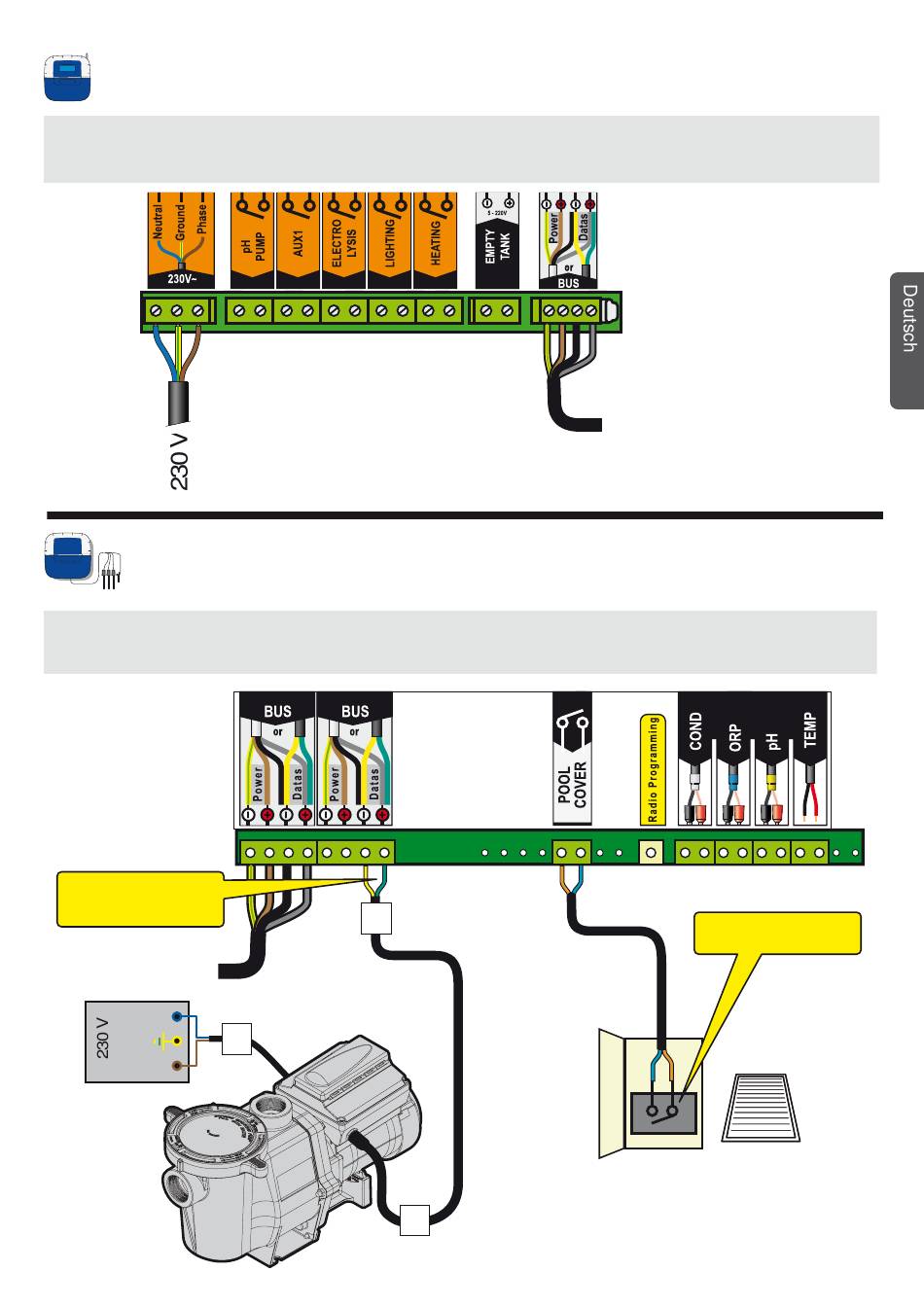

1 - Schließen Sie die 220V-Versorgung an.
2 - Schließen Sie das mitgelieferte IntelliFlo-Kabel Artikel-Nr. 350122, Länge 15m an.
3 - Schließen Sie das grüne Kabel an Data+ und das gelbe Kabel an Data- an.
Jeder Busanschluss (Intelli-Be-
reich) muss nach diesem Prinzip
ausgeführt werden.
> Steuereinheit
NULL (N)
ERDE
PHASE (L)
3
1
2
Trockenkontakt bei abgedecktem
Pool geschlossen.
Schalttafel
Schwimmbadabdeckung
