Montage - Kerbl RotaBrush Classic Bedienungsanweisung

Technische Daten:
Anzahl Motoren
Versorgungsspannung
Frequenz
Leistung
Verbrauch
Gewicht der Bauteilgruppe
Abmessung
Rotation
Montageplan:
RotaBrush Classic und Twin werden komplett zusammengebaut und bereit zur Montage ausgeliefert (Siehe Abb. 1).
CowCleaner Swing wird mit einem komplett zusammengebauten Maschinenkörper ausgeliefert und ist bereit zur
Montage. Einzig zu montierende Bauteile sind:
• Die Rolle: sie wird auf die Trägerwelle gesteckt.
• Die Wandhalterung: sie wird befestigt und trägt später die Halterung für die Bürste.
• Das Elektrokabel: dieses wird an die am Haltearm befindlichen Befestigungsklammern befestigt (siehe Abb. 2)
Für die Rollenmontage die Mutter und die Unterlegscheibe. Nach dem Einsetzen der Rolle diese beiden wieder auf
die Welle stecken und festdrehen.
Die Rolle kann von beiden Seiten aufgesteckt werden.
Die Montageanweisungen werden in den Abbildungen 3-4-5-6 illustriert.

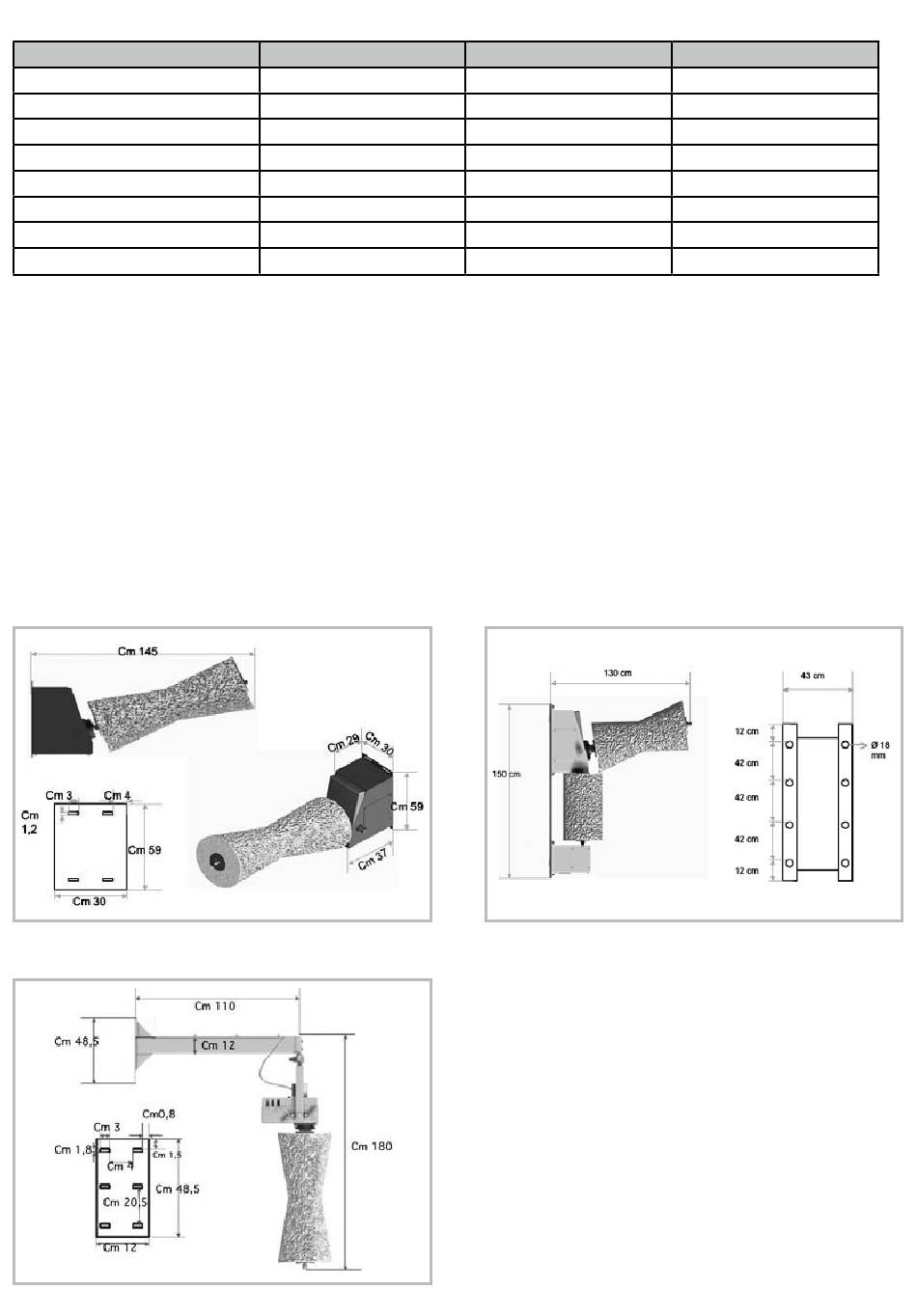

Abb. 1 – RotaBrush Classic: Montiert mit Installationsmassen
Classic
1
220V – 110V
50 – 60 Hz
0,5 PS
0,37 kWh
75 kg
50 x 100
50 U/min
Swing
1
220V – 110V
50 – 60 Hz
0,5 PS
0,37 kWh
80 kg
50 x 100
50 U/min
Abb. 1 – RotaBrush Twin: Montiert mit Installationsmassen
Abb. 2 – CowCleaner Swing : Montiert mit Installationsmassen
3
Classic
2
220V – 110V
50 – 60 Hz
2 x 0,5 PS
2 x 0,37 kWh
130 kg
130 x 138 cm
50 U/min
