Oszillationsbohraufsatz (511.200)
In Kombination mit der Schnellkupplung (511.750) kann
der Oszillationsbohraufsatz (511.200) auf der Power Drive
verwendet werden.
Montage des Aufsatzes:

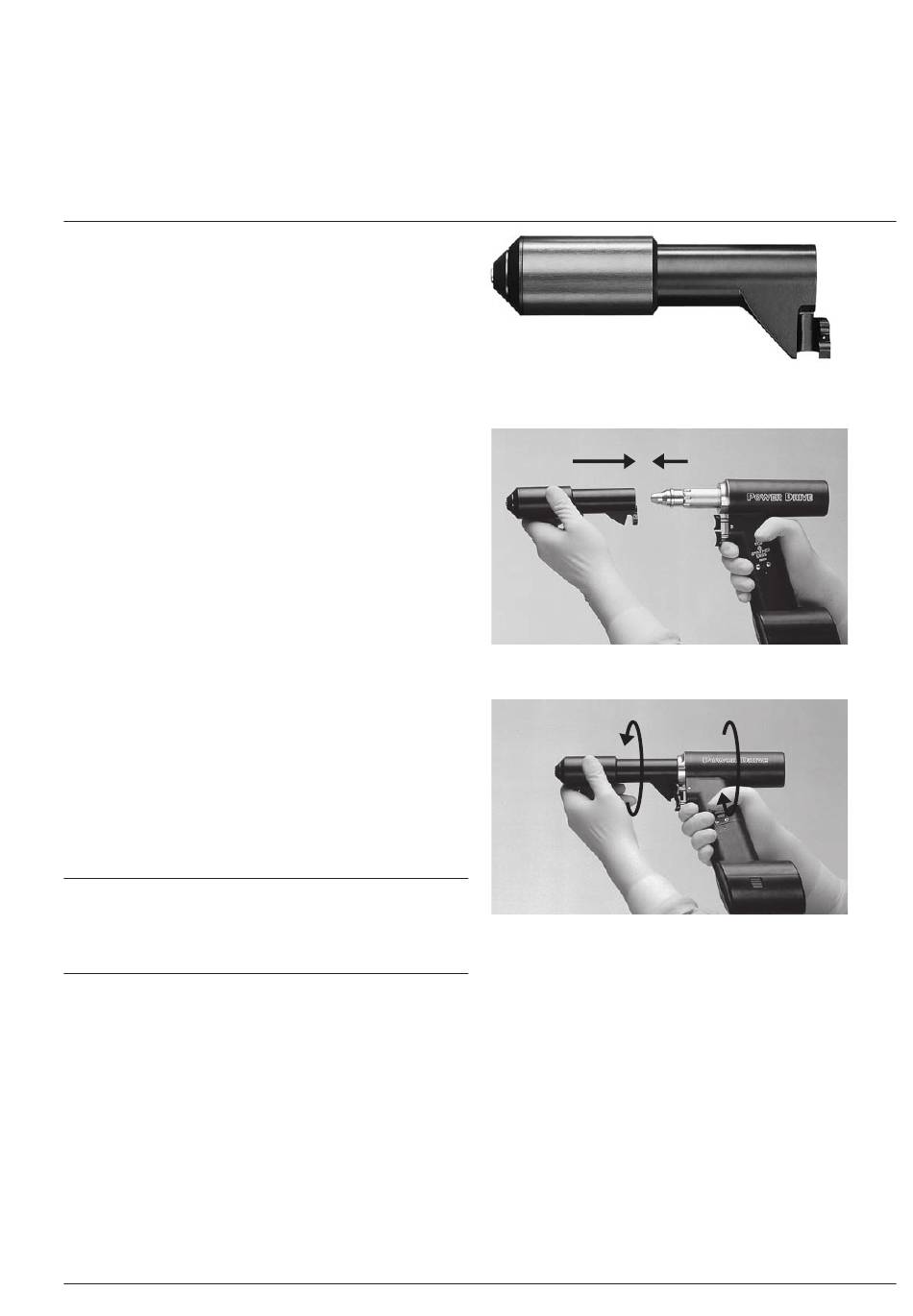

Den Oszillationsbohraufsatz von vorn über die Schnellkupp-
lung (511.750) bis zum Anschlag schieben (Abb. 1). Die
Maschine und den Oszillationsbohraufsatz gegeneinander
drehen, bis der Aufsatz am oberen Drücker einrastet
(Abb. 2). Dadurch wird gleichzeitig eine unbeabsichtigte
Betätigung des Linkslaufes verhindert.
Demontage:
Analog in umgekehrter Reihenfolge.
Montage der Bohrer:
Die Hülse am vorderen Teil des Oszillationsbohraufsatzes erst
nach vorn schieben, und dann den Bohrer vollständig unter
leichter Drehbewegung einführen.
Die Hülse zurückgleiten lassen, und sich durch Ziehen am
Bohrer davon überzeugen, dass er richtig arretiert ist.
Demontage:
Analog in umgekehrter Reihenfolge.
Achtung:
In den Oszillationsbohraufsatz sollten vorzugsweise 3-lippige
Spiralbohrer eingesetzt werden, was ein besseres Anbohren
an schrägen Flächen ermöglicht.
