Geräteanbau planen
Sie können das Gerät auf eine Hutschiene montieren oder an eine Wand anschrauben.

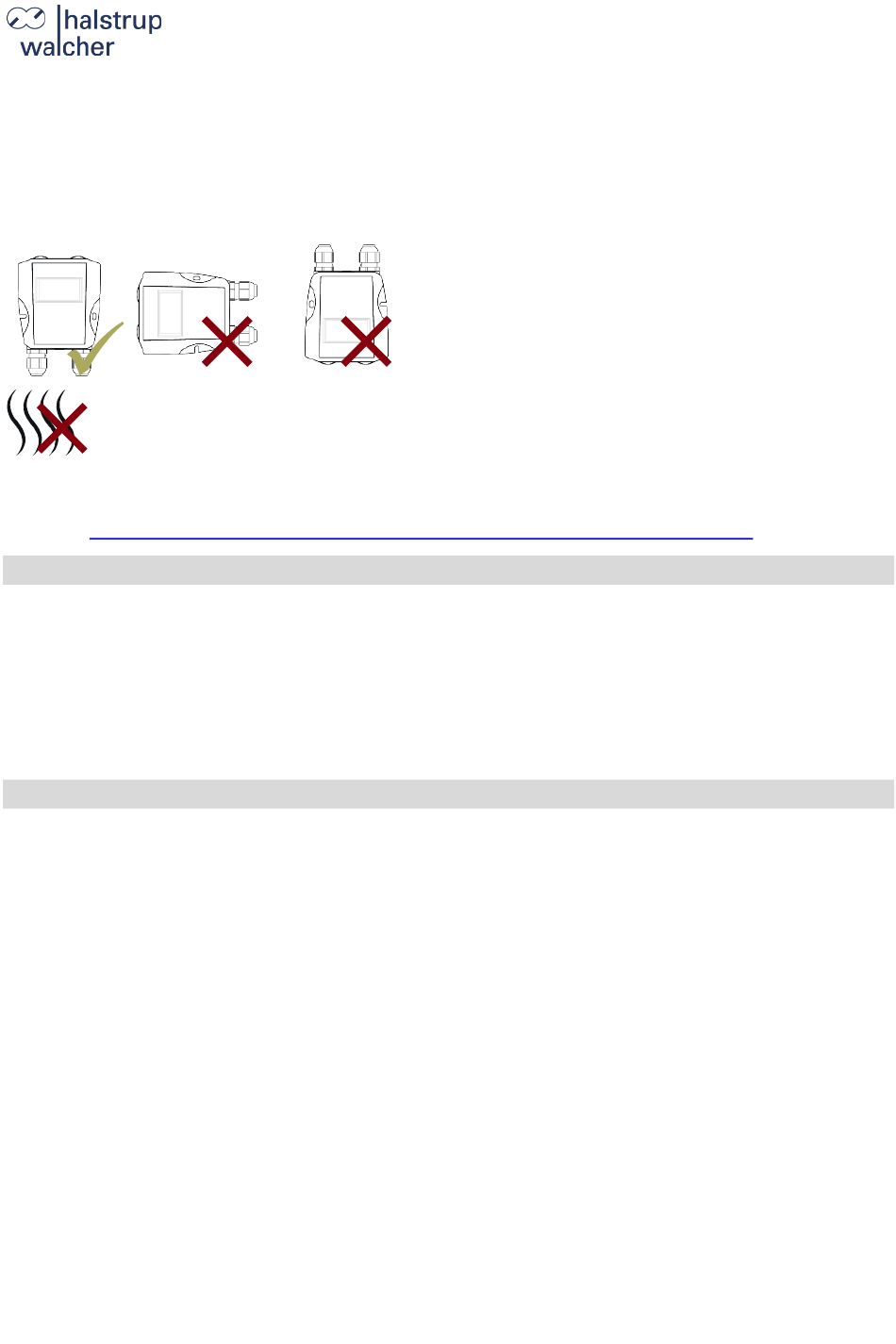

Bauen Sie das Gerät mit Druckanschlüssen nach unten ein, damit eventuell in den
Schläuchen entstehendes Kondenswasser nicht in den Sensor läuft.
Die Montage in unmittelbarer Nähe von Wärme- und Strahlungsquellen (z. B.
Heizkörper, Sonneneinstrahlung,...) sollte vermieden werden, da dadurch
Messfehler entstehen können.
Nutzen Sie zur Planung auch die STP-Datei, die Sie auf unserer Webseite herunterladen
können:
https://www.halstrup-walcher.de/de/produkte/alle_produkte/PS17.php
5.1
Auf eine Hutschiene montieren/demontieren
Sie können das Gerät auf eine Hutschiene montieren (siehe auch Montageanweisung).
-
Beachten Sie für die Einbauplanung die Maße des Geräts (siehe Zeichnung im Kapitel
4.3 Bedienteile und Maße des Geräts).
-
Sehen Sie ausreichend Platz für die Druck- und Versorgungs-Anschlüsse unter dem
Gerät vor. Die Schläuche dürfen nicht knicken, um ein stabiles Messergebnis zu
erhalten.
5.2
An die Wand schrauben
Sie können das Gerät mit 2 Schrauben an der Wand befestigen (siehe auch
Montageanweisung).
-
Die Bohrlöcher müssen vorbereitet werden. Die Maße (78 mm) sind auch auf der
Rückseite des Geräts zu finden.
-
Das Gerät hat Langlöcher zur lotrechten Ausrichtung des Geräts.
