Halstrup-Walcher PS17 Montageanweisung

Montageanweisung
Differenzdruck-Messumformer PS17
Differenzdruck-Messumformer PS17
Das PS17 ist ein stationärer Differenzdruck-Messumformer zur
Erfassung von positiven und negativen Differenzdrücken und
deren Umwandlung in elektrische Signale.
Das Gerät ist für die Anwendung in Reinräumen, Maschinen,
Filtertechnik und Heizungs-, Klima- und Lüftungsanlagen (HKL)
konzipiert. Es dient der Messung des Differenzdrucks von nicht-
aggressiven und nicht brennbaren Gasen bis zu 10 kPa.
Das Gerät darf nur im zugelassenen Messbereich verwendet
werden (siehe Typenschild).
Mit dem piezoresistiven Druckmessumformer können
symmetrische oder asymmetrische Messbereiche gemessen
werden.
Varianten
Das Gerät gibt es in verschiedenen Varianten:
- mit fest definiertem Messbereich oder umschaltbar
zwischen je 4 Messbereichen
- 3 Versorgungs-Anschlussmöglichkeiten:
a. 24 VAC / DC (mit Verpolschutz)
b. 15.. 32 VDC (2-Leiter)
c. 24 VDC (mit galvanischer Trennung)
- 3 elektrische Anschlussmöglichkeiten:
a. 2 Kabelverschraubungen M16
b. 1 Kabelverschraubung M20 (nicht für Version mit
Relais)
c. 1 Anschlussstecker M12 (nicht für Version mit Relais)
- Optional mit 3 ½-stelligem Display
- Optional mit Schaltkontakt/Relais (nicht für 2-Leiter,
Kabelverschraubung M20 oder Anschlussstecker M12)
Die Zeitkonstante und das Ausgangssignal sind voreingestellt
(siehe Typenschild). Sie können jedoch konfiguriert werden.
Einstellungen vornehmen
Das Gerät verfügt über zahlreiche Einstellmöglichkeiten:
- Zeitkonstante einstellen
- Messwerte nullieren
- Endwert feinjustieren
- Werkseinstellung wiederherstellen
- Ausgangssignal konfigurieren
- Messbereich einstellen (optional)
- Relais/Schaltschwelle einstellen (optional)
Nutzen Sie für die Einstellung dieser Funktionen bitte die
ausführliche Bedienungsanleitung unter:
www.halstrup-walcher.de/technischedoku.
halstrup-walcher GmbH
Stegener Straße 10
79199 Kirchzarten

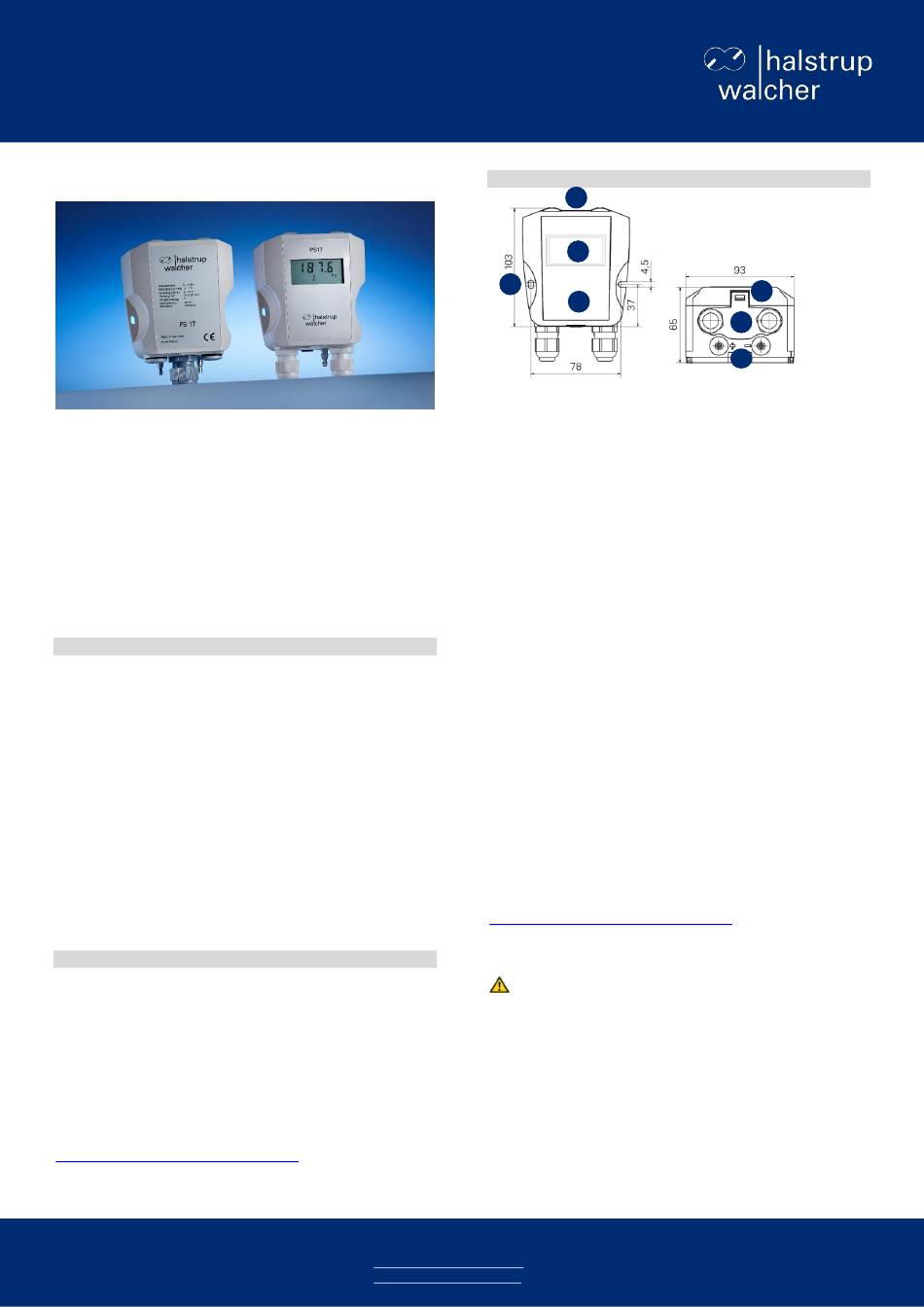

Bedienteile und Maße des Geräts
2
1. Display (Option)
2. Befestigungsmöglichkeit
-
-
3. Elektrische Anschlussmöglichkeit
-
-
-
4. Schlauchanschlüsse 4 und 6 mm
5. Verschlusslasche zum Öffnen des Gehäuses
6. Typenschild
a.
b.
Sicherheitshinweise
Diese Montageanleitung ist Teil des Produkts. Lesen Sie die
Anleitung sorgfältig durch, befolgen Sie unsere Handlungs-
anweisungen und achten Sie insbesondere auf Sicherheits-
hinweise. Die Anleitung sollte jederzeit verfügbar sein. Wenden
Sie sich bitte an den Hersteller, wenn Sie Teile dieser Anleitung
nicht verstehen.
Das Gerät wurde sicher konstruiert und getestet, dennoch gibt
es Gefahren durch nicht-bestimmungsgemäße Verwendung und
Fehlbedienung. Die auf dem Typenschild und im Datenblatt
genannten Betriebsanforderungen, insbesondere die zulässige
Versorgungsspannung, müssen eingehalten werden.
Die Installation darf nur durch Fachpersonal erfolgen. Das Gerät
bedarf keiner Wartung. Das Gerät darf ausschließlich mit einem
feuchten Tuch von außen gereinigt werden. Schäden am Gerät
müssen unverzüglich dem für den elektrischen Anschluss
zuständigen Fachpersonal gemeldet werden. Bei Störungen,
nutzen Sie bitte die ausführliche Bedienungsanleitung unter:
www.halstrup-walcher.de/technischedoku.
Maßnahmen zur Instandsetzung dürfen nur vom Hersteller
durchgeführt werden.
WARNUNG
Im Inneren des Geräts befinden sich möglicherweise
elektrische Leiter mit einer Spannung von 230 V (Option
Relais).
Vor dem Öffnen muss das Gerät spannungsfrei geschaltet
und gesichert sein!
Das Gerät darf nur von Fachpersonal geöffnet und
elektrisch angeschlossen werden.
Tel. +49 (7661) 39 63-0
info@halstrup-walcher.de
www.halstrup-walcher.de
6b
1
6a
3
4
Wandmontage mit 2 Schrauben
Hutschienenmontage
2 Kabelverschraubungen M16
1 Kabelverschraubung M20
1 Anschlussstecker M12
Version ohne Display
Version mit Display
© 19.03.2019, Kö
7100.006154 Montageanweisung PS17
5
