4.3

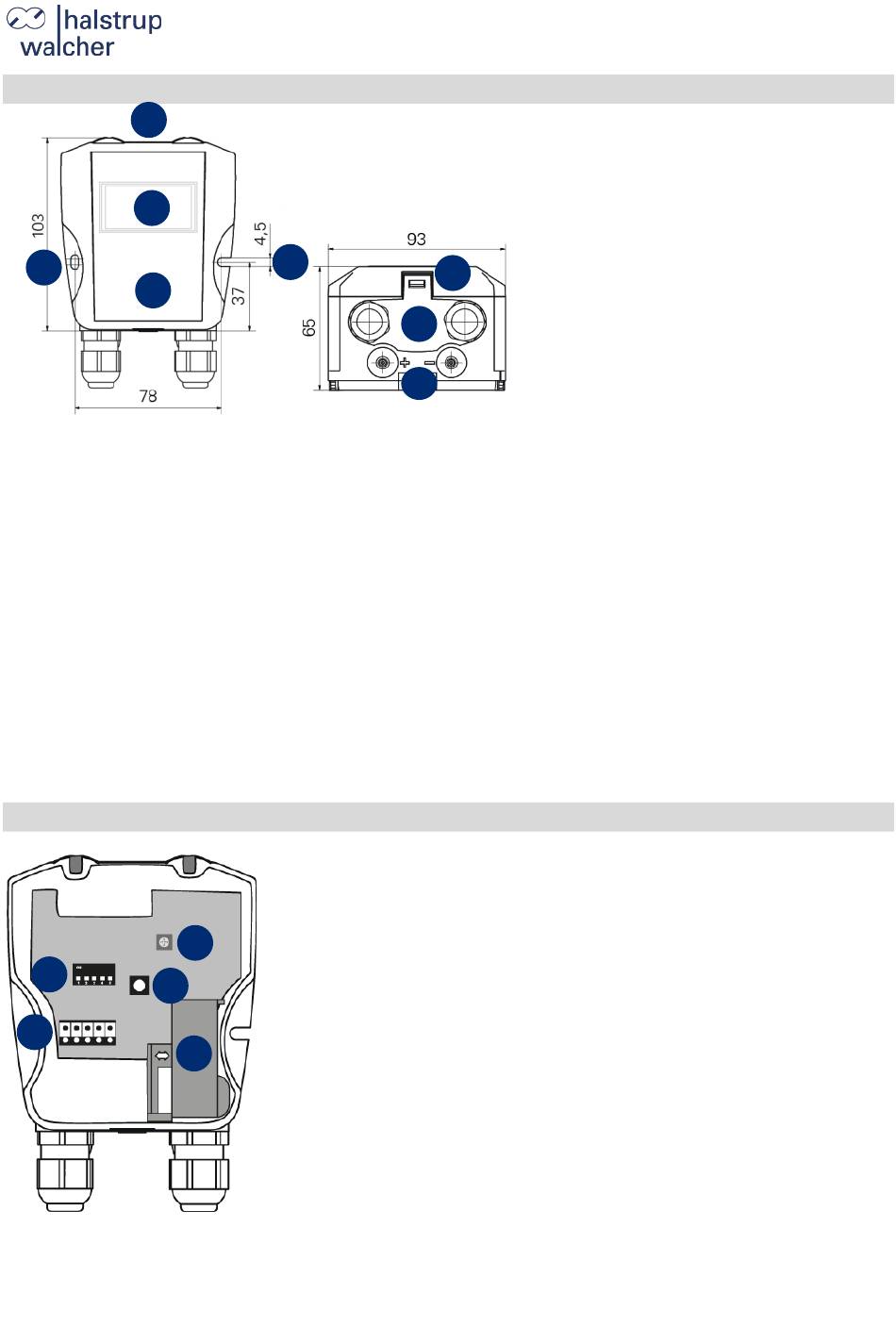

Bedienteile und Maße des Geräts
6b
1
2
6a
1.
Display (Option)
2.
Befestigungsmöglichkeit
-
Wandmontage mit 2 Schrauben
-
Hutschienenmontage
3.
Elektrische Anschlussmöglichkeit
-
2 Kabelverschraubungen M16
-
1 Kabelverschraubung M20
-
1 Anschlussstecker M12
4.
Schlauchanschlüsse 4 oder 6 mm
5.
Verschlusslasche zum Öffnen des Gehäuses
6.
Typenschild
a)
Version ohne Display
b)
Version mit Display
4.4
Interne Bedienteile
1
3
2
7100.006164 Betriebsanleitung PS17
2
1.
DIP-Schalter
- SW 1 und 2 umschaltbare Messbereiche einstellen
(optional), sonst ohne Funktion
- SW 3-5 Ausgangssignal einstellen
4
2. Anschlussklemme
- Elektrischer Anschluss Versorgungsspannung und
Ausgangssignal (Anschlussetikett klebt im Deckel)
- Nullieren über Signaleingang mit +24 VDC
5
3. Taster
- Nullieren
- Feinjustage des Endwerts
- Einstellungen auf Werkseinstellung zurücksetzen
4. Potentiometer (bei Option Relais)
- Relais/Schaltschwelle einstellen
5. Abdeckung/Anschluss für Relais
- Berührschutz für eventuell angeschlossene 230 V
Leistungs- und Geräte-Beschreibung
5
3
4
6
08.04.19
