Elektrischen Anschluss vorsehen
Ausblick: Das Gerät benötigt nach dem Einschalten eine Einlaufzeit von ca. 15 Minuten,
bis sich die Temperaturen von Elektronik und Sensor eingepegelt haben. Das
Ausgangssignal kann sich während dieser Zeit unstabil verhalten.
6.2
Versorgungsspannung durch Anschlussstecker vorsehen
Sie können das Gerät optional auch einem mit Anschlussstecker beziehen.
Voraussetzung: Zum Anschluss sehen Sie bitte ein Kabel mit passender Buchse für den A-
codierten M12 Stecker vor.

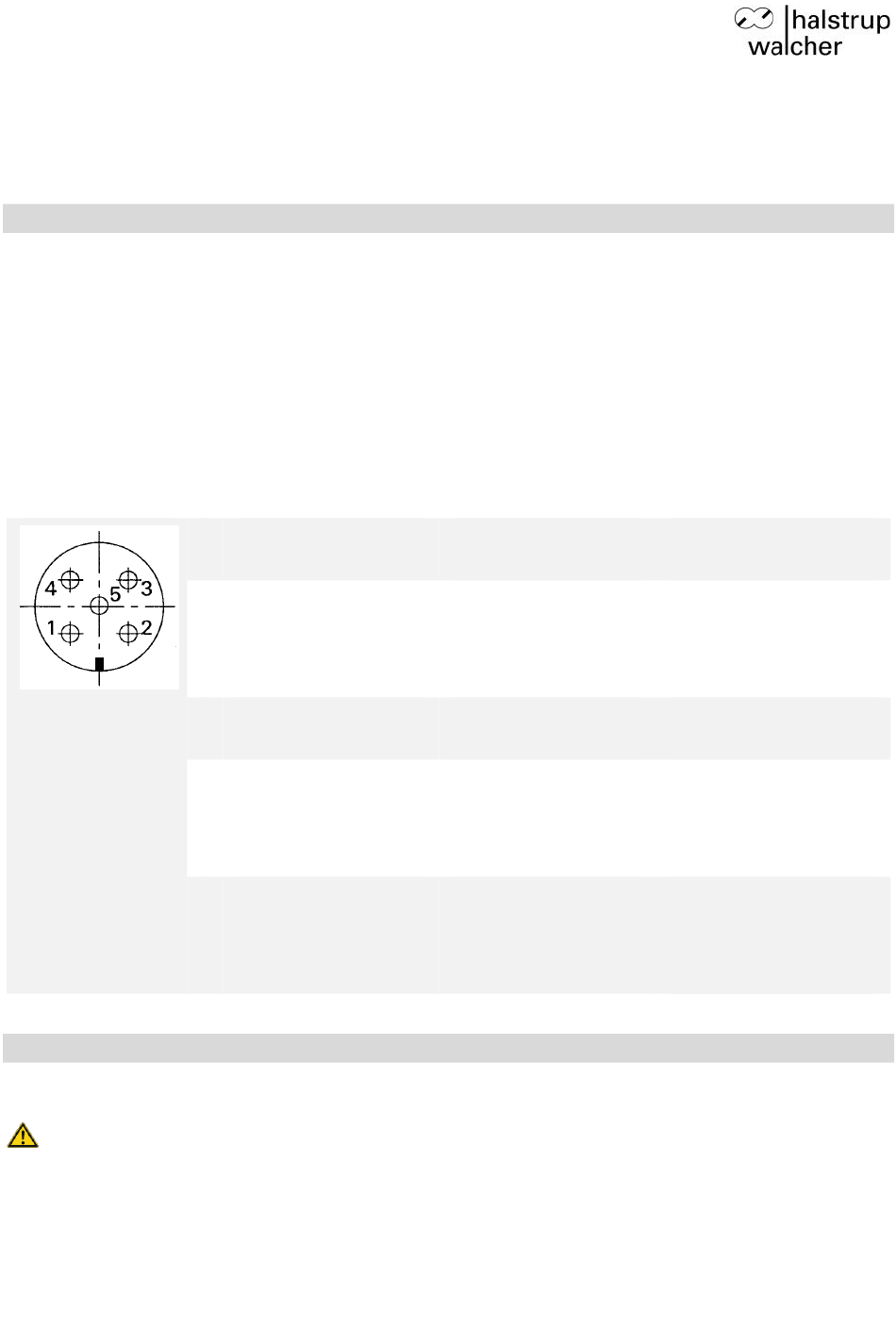

Planen Sie mit folgender Pin-Belegung des Steckers (Draufsicht von außen):
6.3
Relaisanschluss vorbereiten
Sie können über das optionale Relais eine 230 V Spannung schalten.
WARNUNG
Im Inneren des Geräts befinden sich möglicherweise elektrische Leiter mit einer
Spannung von 230 V (Option Relais).
Vor dem Öffnen muss das Gerät spannungsfrei geschaltet und gesichert sein!
Das Gerät darf nur von Fachpersonal geöffnet und elektrisch angeschlossen werden.
7100.006164 Betriebsanleitung PS17
ZWL
2-Leiter
15 .. 32 VDC
1
+ Anschluss
2
nicht belegt
3
- Anschluss
4
nicht belegt
5
Nullierungseingang
+24V = aktiv
AC/DC
3-/4-Leiter
24 VAC/DC
Eingang Ver-
sorgungsspannung
Masse
Versorgungs-
spannung oder
Ausgangssignal
Ausgangssignal
(Spannung/Strom)
Masse
Versorgungs-
spannung oder
Ausgangssignal
Nullierungseingang
+24V = aktiv
11
VDC
4-Leiter mit
galv. Trennung
24 VDC
Eingang Ver-
sorgungsspannung
Masse Versorgungs-
spannung
Ausgangssignal
(Spannung/Strom)
Masse
Ausgangssignal
Nullierungseingang
+24V bezogen auf
Masse Ausgangs-
Signal = aktiv
08.04.19
