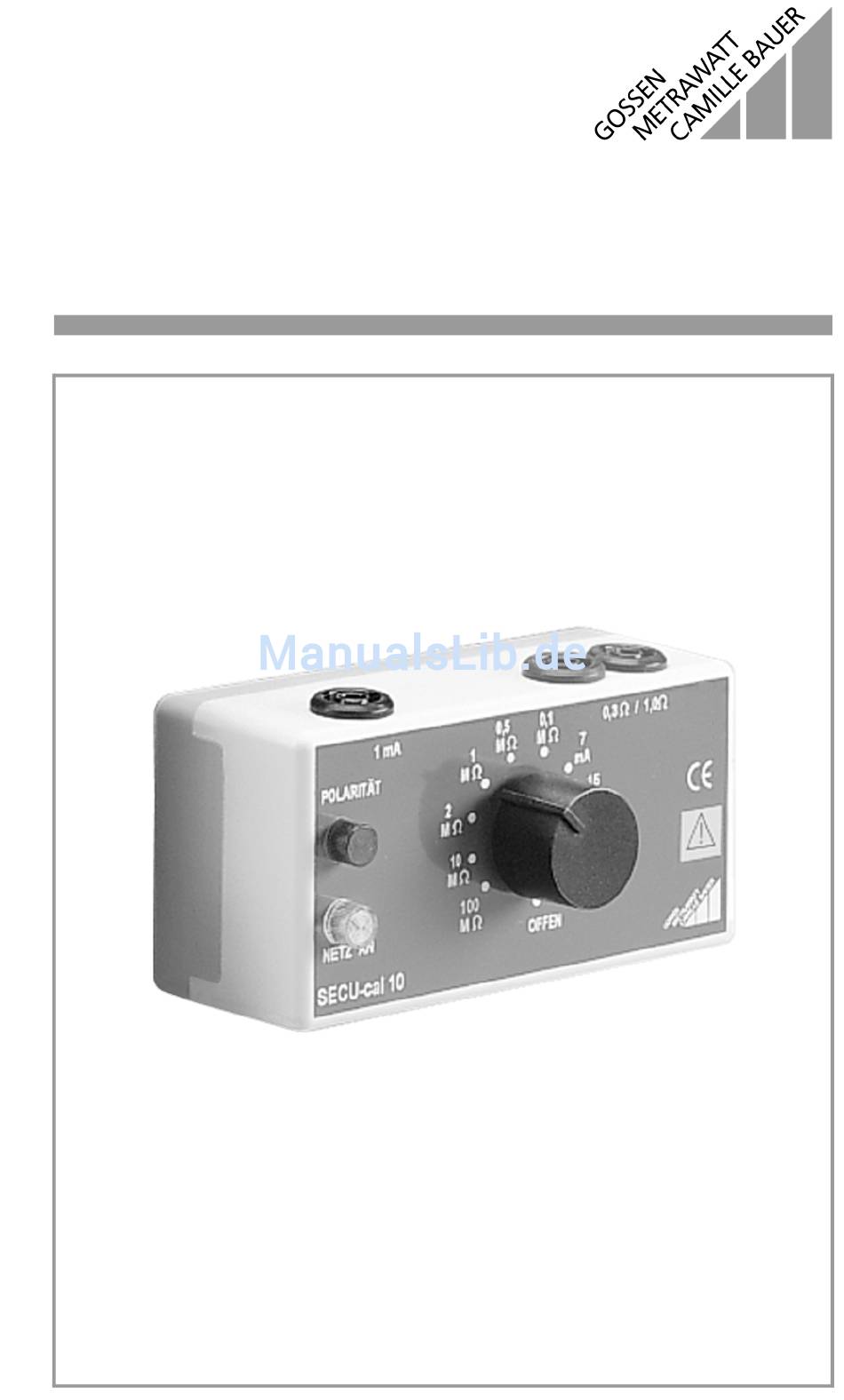

- Seite 1 Bedienungsanleitung Operating Instructions SECU-cal 10 Kalibrieradapter für Prüfgeräte 3-349-169-15 nach DIN VDE 0701/0702/0751 2/4.01...

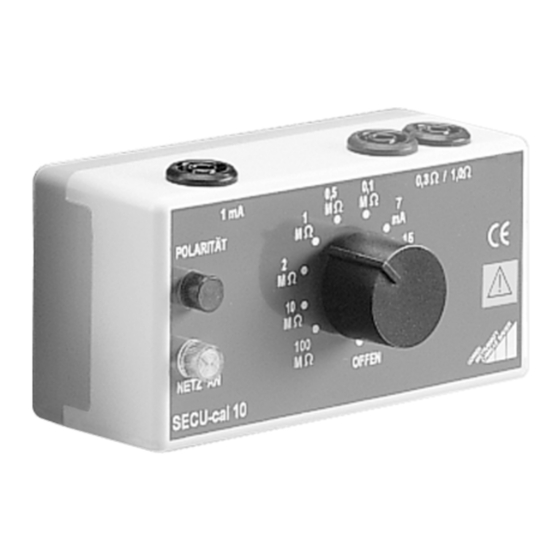

- Seite 2 M Ω M Ω M Ω POLARITÄT M Ω M Ω DI/I (NETZ) M Ω NETZ AN OFFEN SECU-cal 10 Funktionsschalter Netzkontrollleuchte Referenzwerte für die Polaritätsanzeige Ersatzableitstrommessung I darf während der Messung nicht leuchten! Prüfungen mit Netzspannung! – Berührungsstrommessung – Differenzstrommessung mit Hilfe eines Amperemeters, Anschluss siehe Kap.
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Anwendung ..............4 Sicherheitsmerkmale und -vorkehrungen ....4 Bedeutung der Symbole auf dem Gerät ........6 Anschließen des Kalibrieradapters an das Prüfgerät ...6 Prüfungen ohne Netzspannung ........... 6 Prüfungen mit Netzspannung ............7 Durchführung der Prüfungen ohne Netzspannung ..7 Kontrolle der Anzeigewerte bei der Schutzleiterwiderstandsmessung ........ -
Seite 4: Anwendung
DIN VDE 0701/0702 wie Schutzleiterwiderstand, Isolati- onswiderstand, Ersatzableitstrom, Differenz- und/oder Berüh- rungsstrom zu überprüfen. Sicherheitsmerkmale und -vorkehrungen Der Kalibrieradapter SECU-cal 10 ist entsprechend den Sicherheitsbestimmungen IEC 61010-1 / EN 61010-1 / VDE 0411-1 gebaut und geprüft. Bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät gewährleistet. - Seite 5 Bei Nichtbeachtung • der Adapter kann zerstört werden, • der Schutzleiter kann mit unzulässigen Fehlerströmen bis zu 18 mA belastet werden, • ein 30 mA FI-Schutzschalter kann auslösen. Leuchten die Lampen „NETZ AN“ und „POLARITÄT“ gleich- zeitig auf, so muss vor Durchführung der Messungen zunächst der Netzstecker des Prüfgerätes bzw.
-
Seite 6: Bedeutung Der Symbole Auf Dem Gerät
• wenn er nicht mehr einwandfrei funktioniert • bei Beschädigung der Sicherheitsbuchsen • nach starker Überbeanspruchung, d.h. Überschreitung der in den technischen Kennwerten angegebenen Belas- tungsgrenzen. • nach schweren Transportbeanspruchungen • nach längerer Lagerung unter ungünstigen Verhältnissen (z.B. Feuchtigkeit, Staub, Temperatur) Reparaturen am Kalibrieradapter dürfen nur vom Hersteller- vorgenommen werden. -
Seite 7: Prüfungen Mit Netzspannung
des Funktionstests) ebenfalls der Drehknopf in Stellung „DI / I“ zu bringen. Leuchten die Lampe „NETZ AN“ und „POLARITÄT“ gleichzei- tig auf, so muss vor Durchführung der Messungen erst der Netzstecker des Prüfgerätes bzw. des Kalibrieradapters umgepolt werden. Während der Messung darf nur die Lampe „NETZ AN“ leuch- ten. -
Seite 8: Kontrolle Der Anzeigewerte Bei Der Isolationswiderstandsmessung
Fehler des Kalibrieradapters. [mA] = 230 x 1,06 Anzeige + 2 k Ω sind die im SECU-cal 10 eingebauten Widerstände. Durch die Verwendung von ohmschen Widerständen ergibt sich kein Phasenfehler. Eigenabweichung des Kalibrieradapters bei der Ersatzableitstrommessung: 1%... -
Seite 9: Kontrolle Der Anzeigewerte Bei Der Ersatzgeräteableitstrommessung Nach Der Vorschrift Din Vde 0751
Bereich der Anzeigewerte â : ± (2,5% + 5 D) Messtoleranz des SECUTEST Vorschrift: DIN VDE 701 Teil 1/ 86 + 93 Stellung R-Tol 10 M 0,019 mA 0,030 mA 0,113 mA 0,131 mA 0,230 mA 0,257 mA 500 k 0,464 mA 0,508 mA 100 k... -
Seite 10: Kontrolle Der Anzeigewerte Bei Der Ersatzpatienten-Ableitstrommessung Nach Der Vorschrift Din Vde 0751
(Brummeinfluss). Verbinden Sie eine der Buchsen für die Anwendungsteile (Applied Parts) A … K mit der Buchse 1 mA des SECU-cal 10. Hierzu eignet sich die im Lieferumfang enthaltene Schnellspannklemme in Verbindung mit einem 2 mm Kabel. Schalten Sie beim Prüfge- rät die „Ersatzpatienten-Ableitstrommessung“... -
Seite 11: Technische Kennwerte
Verbinden Sie die Buchse „Berührungs- bzw. Sonden- strommessung“ des Prüfgerätes, mit Hilfe von Messleitun- gen über ein in Reihe geschaltetes Multimeter, mit der Sicherheitsbuchse „1 mA“ des Kalibrieradapters. Die am Multimeter und Prüfgerät angezeigten Werte müssen unter Beachtung der Gerätetoleranzen übereinstimmen. Die Toleranzen der Netzspannung gehen in das Messergebnis ein. -
Seite 12: Mechanischer Aufbau
Mechanischer Aufbau Schutzart Gehäuse: IP40, Anschlüsse: IP20 Abmessungen 100 mm x 50 mm x 40 mm (L x B x H) Gewicht ca. 0,3 kg Wartung Die jährliche Kalibrierung durch den Hersteller wird empfohlen. Wartung Gehäuse Eine besondere Wartung des Gehäuses ist nicht erforderlich. Achten Sie auf eine saubere Oberfläche.
