Bedienungsanleitung
AT32-DI

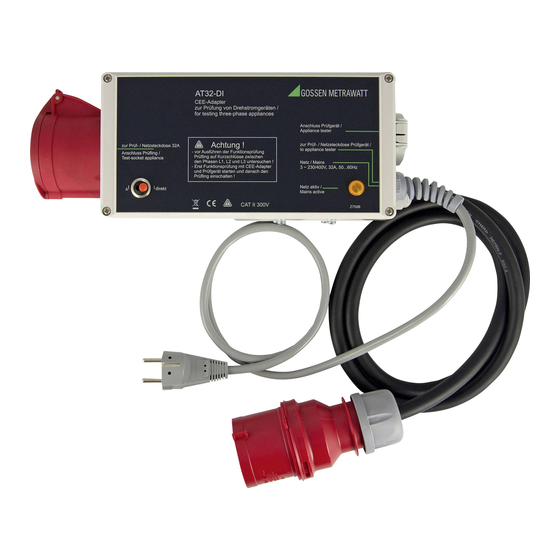

3-Phasen 32 A Drehstromadapter mit Differenzstromerfassung
1
Anwendung
Mit dem CEE-Adapter AT32-DI können Sie schnell und rationell
Geräte prüfen, die mit einem 5-poligen CEE-Stecker 32A/6h ausge-
rüstet sind. Hierzu schließen Sie den Adapter an ein Prüfgerät für die
Prüfung ortsveränderlicher
Geräte,
lediglich eine Schutzkontakt-Steckdose besitzt und in der Lage ist,
den Schutzleiterstrom direkt zu messen.
Folgende Prüfungen können mithilfe des CEE-Adapters AT32-DI
an Geräten mit CEE-Steckern durchgeführt werden:
•
Prüfung der Durchgängigkeit des Schutzleitersystems
•
Messen des Isolationswiderstands
•
Messung des Schutzleiterstroms in der Messart
– Direkt (direktes Messverfahren über Prüfdose)
– Differentiell (Differenzstrommessverfahren)
– Alternativ (Ersatz-Ableitstrommessverfahren
!
Achtung!
Einschränkung der Anwendung
Der CEE-Adapter AT32-DI darf nur für seinen bestim-
mungsgemäßen Gebrauch und an Prüfgeräten gemäß
DIN VDE 0404 bzw. IEC 61557-16 verwendet werden.
Eine weitergehende Verwendung des Adapters insbe-
sondere zum dauernden Anschluss von Drehstromgerä-
ten an ein Drehstromnetz ist in keinem Falle zulässig!
Der maximal zulässige thermische Dauerstrom beträgt in
jedem Fall 30 A AC je Phase.
2
Sicherheitsmerkmale und -vorkehrungen
Der CEE-Adapter ist entsprechend den Sicherheitsbestimmun-
gen IEC 61010-1 / EN 61010-1 / VDE 0411-1 gebaut und
geprüft. Bei bestimmungsgemäßer Verwendung ist die Sicherheit
von Anwender und Gerät gewährleistet.
Das Gerät darf nur an ein TN-, TT- oder IT-Versorgungsnetz mit max.
240 V/400 V angeschlossen werden, welches den geltenden Sicherheits-
bestimmungen (z. B. IEC 60346, VDE 0100) entspricht und mit einem
maximalen Nennstrom von 32 A abgesichert ist.
Lesen Sie diese Bedienungsanleitung und insbesondere die
Bedienungsanleitung zu Ihrem Prüfgerät, mit dem Sie diesen
Adapter verwenden wollen, vor dem Gebrauch sorgfältig und voll-
ständig. Beachten und befolgen Sie diese in allen Punkten.
Der Adapter darf ausschließlich zur Prüfung von Geräten mit 5-
poligem CEE-Stecker und einer Stromaufnahme von maximal 3 x
32 A (AC1) verwendet werden.
Der CEE-Adapter AT32-DI darf nicht verwendet werden:
•
bei geöffnetem Gehäuse
•
bei erkennbaren äußeren Beschädigungen
•
bei Beschädigung der CEE-Steckdose oder der Anschlussleitung
•
nach starker Überbeanspruchung, d. h. Überschreitung der in den
technischen Kennwerten angegebenen Belastungsgrenzen
•
nach längerer Lagerung unter ungünstigen Verhältnissen
(z. B. Feuchtigkeit, Staub, Temperatur)
Messung unter Netzspannung:
Berührbare leitfähige Teile können während der Prüfung eine
gefährliche Berührspannung führen. Auf keinen Fall berühren! Ver-
das zum Anschluss des Prüflings
wenden Sie eine spezielle Abdeckung zur Vermeidung von Berüh-
rung.
Unter Umständen erfolgt keine ausreichende geräteseitige Netz-
abschaltung bei Ableitstrom oder sie erfolgt, aber erfüllt nicht die
Anforderungen eines PRCDs.
Arbeiten Sie nur an einem abgesicherten Arbeitsplatz, d.h. nutzen
Sie einen besseren Schutz gegen Berühren, verwenden Sie ein
RCD 30 mA und tragen Sie eine persönliche Schutzausrüstung
(PSA).
3
Bedeutung der Symbole auf dem Gerät
!
Warnung vor einer Gefahrenstelle
(Achtung, Dokumentation beachten!)
CAT II
Gerät der Messkategorie II
EG-Konformitätskennzeichnung
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Weitere Informationen zur WEEE-Kennzeichnung finden
Sie im Internet bei www.gossenmetrawatt.com unter
dem Suchbegriff WEEE.
4
Anschluss des AT32-DI
Bevor Sie mit den Prüfungen beginnen können, müssen Sie den
AT32-DI mit Ihrem Prüfgerät und dem Netz verbinden. Gehen Sie
hierzu folgendermaßen vor:
➭ Schließen Sie das Netzkabel Ihres Prüfgerätes an die mit „An-
schluss Prüfgerät" gekennzeichnete Schutzkontakt-Steck-
dose am AT32-DI an.
➭ Verbinden Sie die Schutzkontakt-Leitung des AT32-DI mit der
Prüf-/Netzdose Ihres Prüfgerätes. Der Anschluss ist am AT32-
DI mit „zur Prüf-/Netzdose Prüfgerät" bezeichnet.
➭ Stecken Sie die CEE-Anschlussleitung des AT32-DI an einer
geeigneten CEE-Steckdose 32A/6h Ihrer elektrischen Installa-
tion an. Der Anschluss ist am AT32-DI mit „Netz 3~ 400 V,
32 A 50...60 Hz" bezeichnet. Ab diesem Zeitpunkt werden der
AT32-DI und Ihr Prüfgerät mit elektrischer Energie versorgt.
➭ Verbinden Sie schließlich Ihren Prüfling mit der CEE-Steck-
dose des AT32-DI. Die Steckdose ist mit der Bezeichnung
„zur Prüf-/Netzdose Anschluss Prüfling" bezeichnet.
Sie können jetzt mit den Prüfungen beginnen, siehe Kap. 5.
5
Prüfen mit dem AT32-DI
Sie können alle Prüfungen, die Sie mit Ihrem Prüfgerät an Geräten
mit Schutzkontakt-Stecker ausführen können und die vom Adap-
ter AT32-DI unterstützt werden, nun in identischer Weise auch an
Geräten mit CEE-Stecker durchführen. Gehen Sie dazu vor, wie in
der Bedienungsanleitung zu Ihrem Prüfgerät beschrieben.
Folgende Besonderheiten des Adapters AT32-DI sind bei der
Prüfung mit dem Prüfgerät zu berücksichtigen:
•
Bei der Isolations- oder Ersatzableitstromprüfung sind die drei Pha-
sen-Anschlüsse L1, L2, L3 und N des Prüflings im Adapter kurzge-
schlossen.
