Heizungsanlage in Betrieb nehmen
Funktionsprüfungen
Bei der Inbetriebnahme und bei der jährlichen Inspekti-
on müssen Sie alle Regel-, Steuer- und Sicherheitsein-
richtungen auf ihre Funktion und, soweit Verstellung
möglich, auf ihre richtige Einstellung prüfen.
Sicherheitstemperaturbegrenzer (STB) prüfen
Siehe Unterlagen zum Regelgerät.
Ionisationsüberwachung prüfen
ANWENDERHINWEIS
Wir empfehlen Ihnen den Einsatz des Bu-
derus-Ionisationskabelsatzes.
1. Störung simulieren:
! Heizungsanlage stromlos schalten, z. B. Heizungs-
notschalter vor dem Aufstellraum ausschalten.
! Berührungsschutz (Abb. 11, Pos. 2) am Überwa-
chungskabel (Abb. 11, Pos. 1) entfernen und Steck-
verbindung lösen.
! Heizungsanlage elektrisch wieder in Betrieb neh-
men, z. B. Heizungsnotschalter einschalten.
Nach ca. 12 Sekunden öffnet sich das Magnetventil (er-
kennbar durch ein leises Klicken).
Etwa 10 Sekunden später (bei analoger Brennersteue-
rung) und ca. 20 Sekunden später (bei digitaler Brenner-
steuerung) muss der Brenner auf Störung schalten,
d. h., die Signallampe am Entstörtaster leuchtet auf.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Inbetriebnahme- und Wartungsanweisung Gas-Spezialheizkessel Logano GE434 • Ausgabe 02/2003

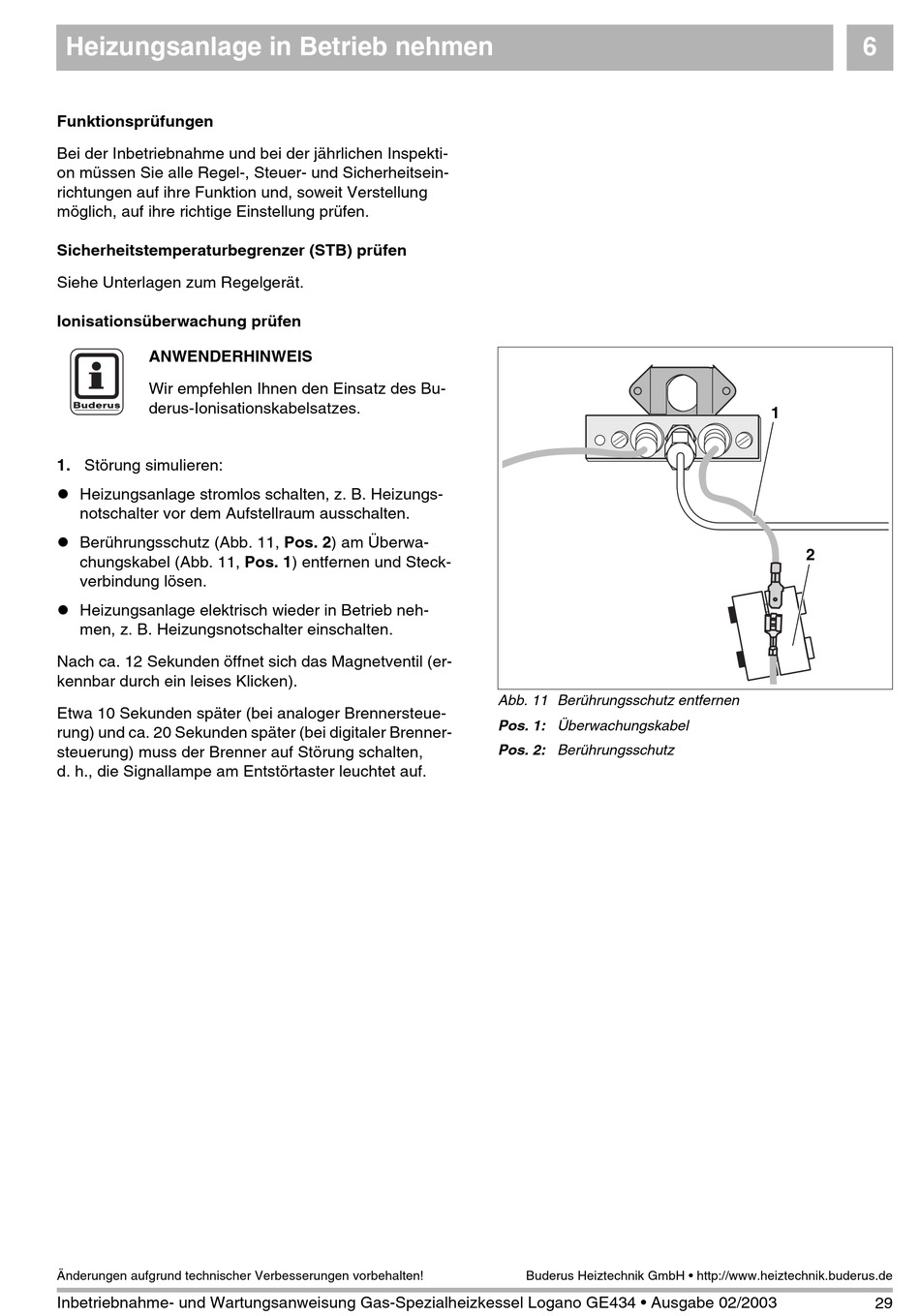

Abb. 11 Berührungsschutz entfernen
Pos. 1: Überwachungskabel
Pos. 2: Berührungsschutz
