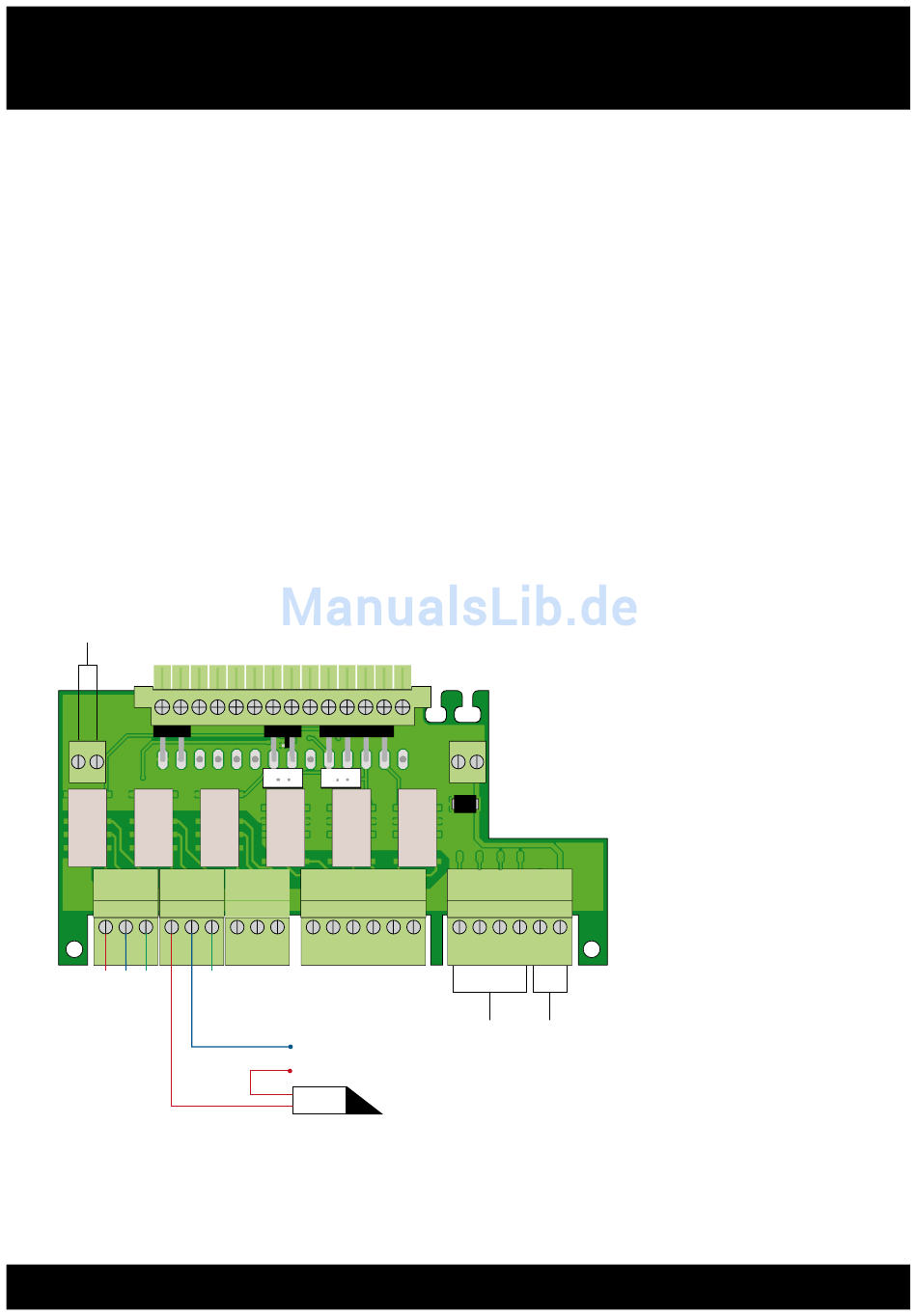

5. ANSCHLUSSSCHEMATA UND
KONFIGURATIONSBEISPIELE
Die Serie 15 kann mit verschiedenen elektri-
schen Schlössern, wie elektrischen Türöffnern,
elektrischen Schließbolzen und elektromagne-
tischen Schlössern verbunden werden.
Es gibt, wie unten zu sehen, zwei Arten von
Anwendungen elektrischer Türschlösser. Eine
ist der normale Türöffner, und die andere ist der
elektrische Schließbolzen. Bei anderen elekt-
rischen Türverriegelungen gehen Sie analog zu
den untenstehenden Anweisungen vor
12 V-Abgriff
z. B. Relaisschaltspannung
– +
Out1
Out2
▪ = Arbeitskontakt
▪ = Steuerkontakt
▪ = Ruhekontakt
In1
In2
In1
In2
In3
12 V –
12 V +
TÖ
Anwendungen
5.1. Türöffner
▸
Der elektrische Türöffner ist geöffnet, wenn
+12 V anstehen.
▸
Der elektrische Schließbolzen ist geschlossen,
wenn +12 V unterbrochen sind. Benutzen Sie
in diesem Fall den Ruhekontakt von Aus-
gang 2 („Out 2").
1 2
3 6 – +
Patchkabel
12 V
Versorgung
Anleitung Serie 15
35
