Anleitung Serie 15
Anwendungen
Timer Steuerung: Zum Zeitpunkt der ein-
gestellte Zeit wird die externe Lichtquelle
automatisch eingeschaltet (DO1 aktiviert).
Der Parameter „Kontrolle" gibt an, ob DO1 in
der Zeit zwischen Start und Ende aktiv oder
inaktiv ist.
Bitte beachten Sie: Wenn der Ausgang in der
Zeit zwischen Start und Ende inaktiv ist, so
ist er in der übrigen Zeit aktiv und umgekehrt,
wenn der Ausgang in der Zeit zwischen Start
und Ende aktiv ist, so ist er in der übrigen Zeit
inaktiv.

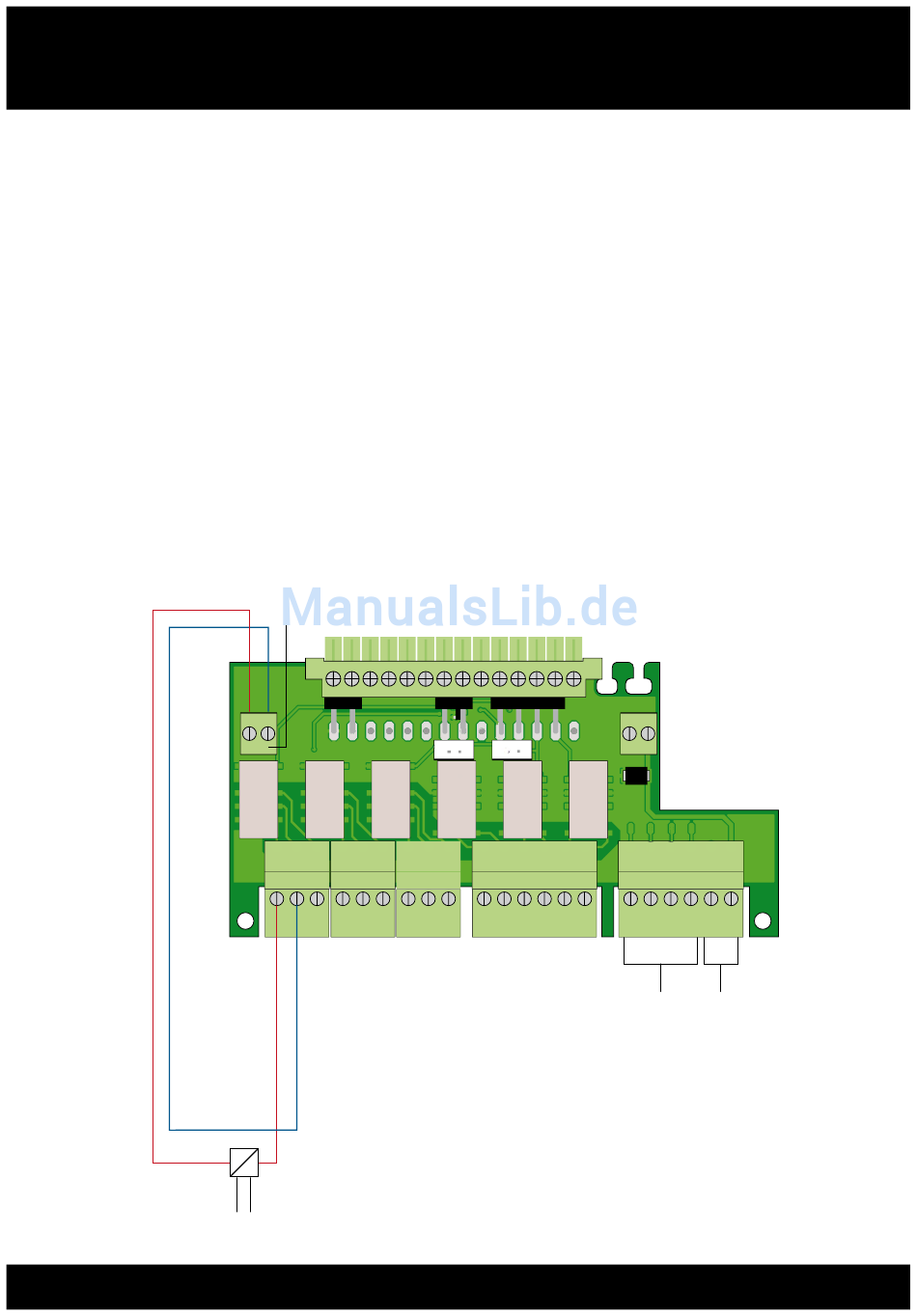

Relais
40
12 V-Abgriff
z. B. Relaisschaltspannung
– +
Out1
Out2
▪ = Arbeitskontakt
▪ = Steuerkontakt
Beleuchtung
Aktivierungsmöglichkeiten
▸
Über einen Timer gesteuert: Die Spannungs-
versorgung wird entsprechend zu Beginn
und Ende der externen Beleuchtungszeit
ein- bzw. ausgeschaltet.
▸
Drücken der „0"-Taste auf dem Bildtelefon
während des Anrufs schaltet eine externe
Lichtquelle ein oder aus.
In1
In2
In1
In2
In3
+
1 2
3 6 –
Patchkabel
12 V
Versorgung
