WARTUNG
Öffnen Sie das Ventil der Stickstoffflasche (F).
♦
Bauen Sie die Verschlussschraube (A) am
♦
Füllventil (G) aus.
Drücken Sie die freie Tülle (H) des Füllschlauches
♦
in das Füllventil (G) ein.
Öffnen Sie langsam das Druck-Reduzierventil (D),
♦
so dass der Stickstoff in den Kolbenspeicher
strömt.
Lesen Sie den Druckanstieg am Manometer (B)
♦
ab.
♦ Schließen Sie das Druck-Reduzierventil (D), wenn
im Kolbenspeicher der erforderliche Druck +10 %
erreicht ist.
Ziehen Sie den Füllschlauch aus dem
♦
Füllventil (G).
♦ Prüfen Sie den Druck im Kolbenspeicher und
lassen Sie so lange Gas ab, bis der erforderliche
Gasdruck erreicht ist.
♦ Bauen Sie die Verschlussschraube (A) am
Füllventil (G) ein und ziehen Sie sie mit dem
erforderlichen Anziehdrehmoment an (siehe
Kapitel Schraubverbindungen /
Anziehdrehmomente.)
Schließen Sie das Stickstoffflaschenventil (F).
♦
50

Hochdruckspeicher

Hochdruckspeicher sind Druckbehälter im Sinne der
europäischen Druckgeräterichtlinie 97/23/EG.

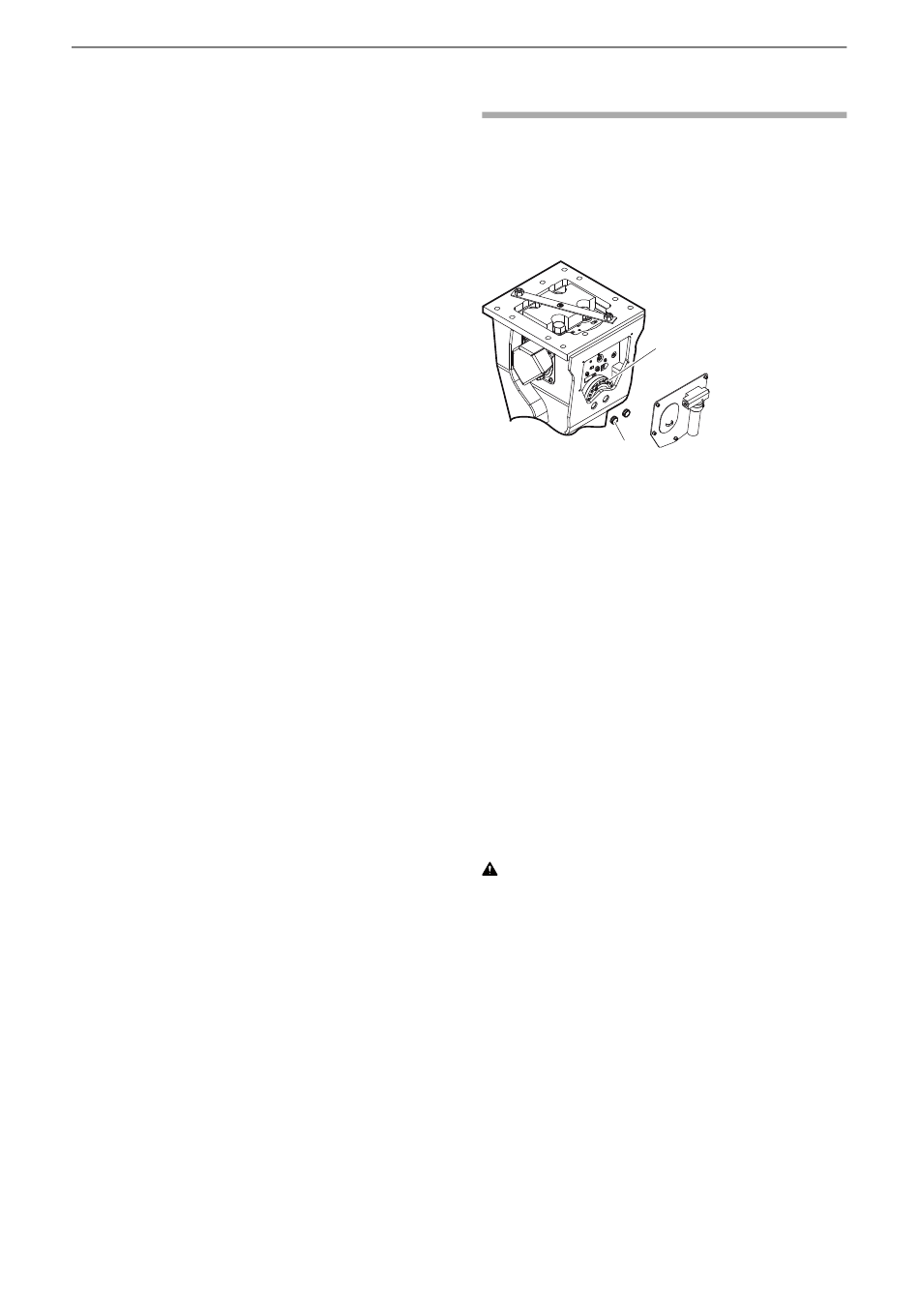

Dehnschrauben prüfen
Die Dehnschrauben des Hochdruckspeichers
müssen Sie wöchentlich auf festen Sitz prüfen.
Entfernen Sie die Verschlussstopfen (B) aus den
♦
Bohrungen.
Prüfen Sie die Dehnschrauben (A) auf festen Sitz.
♦
♦ Ziehen Sie lose Schrauben mit dem erforderlichen
Anziehdrehmoment an (siehe Kapitel
Schraubverbindungen / Anziehdrehmomente)
♦ Sollte eine der Dehnschrauben des
Hochdruckspeichers gebrochen sein, müssen alle
Schrauben ersetzt werden.
Setzten Sie die Verschlussstopfen (B) in die
♦
Bohrungen ein.
Der Hochdruckspeicher arbeitet nicht mehr
einwandfrei, wenn die Druckleitung »P« heftig zu
schlagen beginnt.
♦ Setzen Sie den Hydraulikhammer sofort still.
WARNUNG Bauteil löst sich schlagartig
Der Hochdruckspeicher steht unter Druck, auch wenn
das Hydrauliksystem drucklos ist.
Schraubverbindungen und Teile des
Hochdruckspeichers könnten sich schlagartig lösen
und zu schweren Verletzungen führen.
► Schrauben Sie niemals den Deckel bzw. die
Oberschale vom unter Druck stehenden
Hochdruckspeicher ab.
Lassen Sie den Druckspeicher gemäß den
►
nationalen / regionalen Sicherheitsbestimmungen
überprüfen.
© 2012 Atlas Copco Construction Tools GmbH | No. 3390 5090 04 | 2012-04-25
HB 2000, 2000 DP, 2500, 2500 DP
A
B
