2.4
Montage
4.1

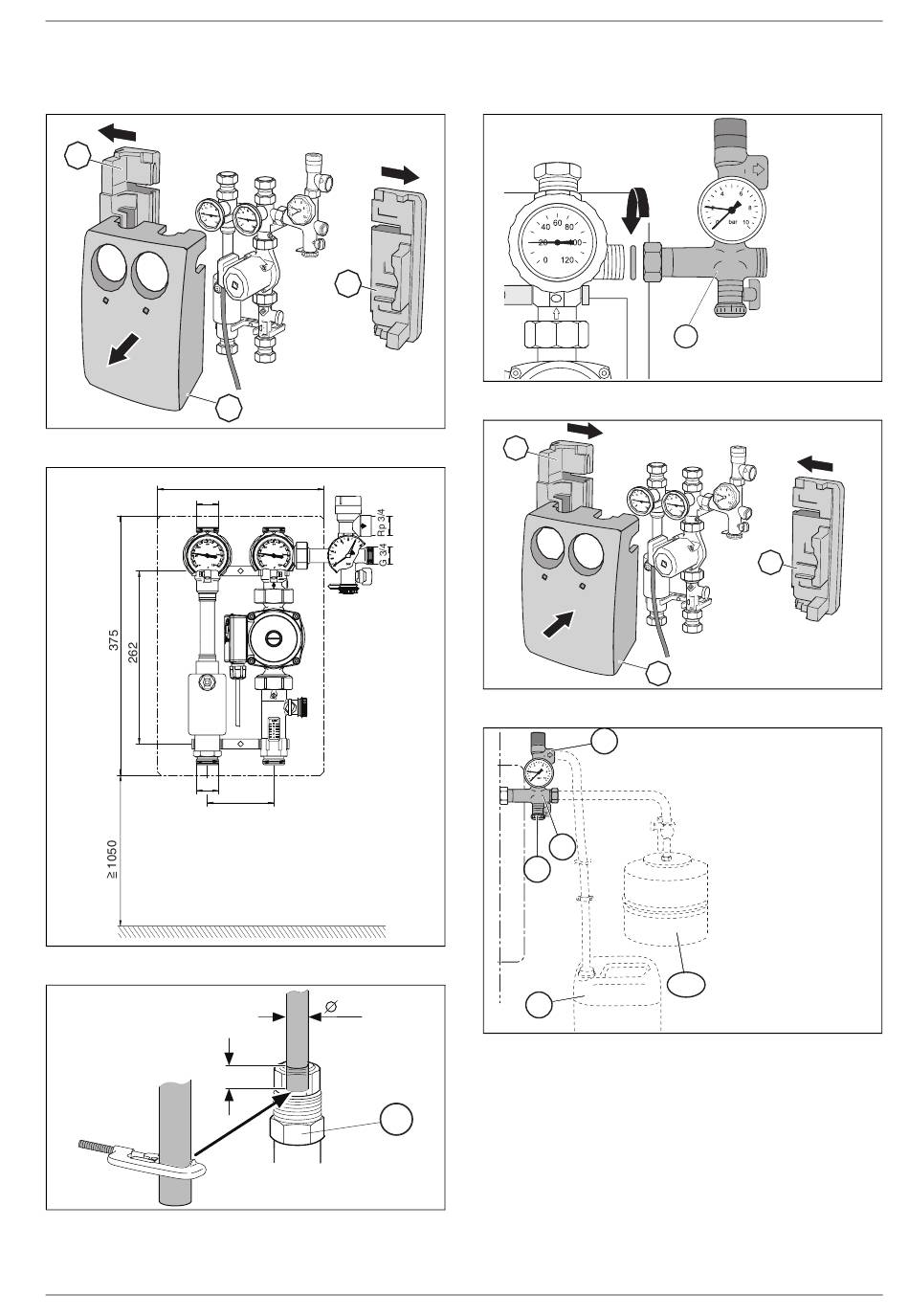

Bild 4
Isolierschalen entfernen
G1
G1
Bild 5
Wandhalterung montieren
Bild 6
Rohrleitungen montieren
6 720 612 012 (2006/03)
4.2
4.3
6 720 612 012-11.1R
250
100
6 720 612 012-04.1R
22
20
2
6720612012-06.1J
Bild 7
Sicherheitsgruppe montieren
4.1
4.3
Bild 8
Isolierschalen anbringen
SV
3
E
AB
6720612012-08.1J
Bild 9
Belegung der Anschlüsse
Legende zu den Bildern 6 bis 9:
AB
Auffangbehälter
E
Entleerung/Befüllung
SAG
Solarausdehnungsgefäß
SV
Sicherheitsventil
2
Klemmringverschraubung Ø 22 mm an der Solarstation
3
Sicherheitsgruppe mit Manometer, Sicherheitsventil und Befül-
lung/Entleerung
4.1
Hintere Isolierschale links
4.2
Hintere Isolierschale rechts
4.3
Vordere Isolierschale
Installation
3
6720612012-05.1J
4.2
6 720 612 012-07.1R
SAG
7
