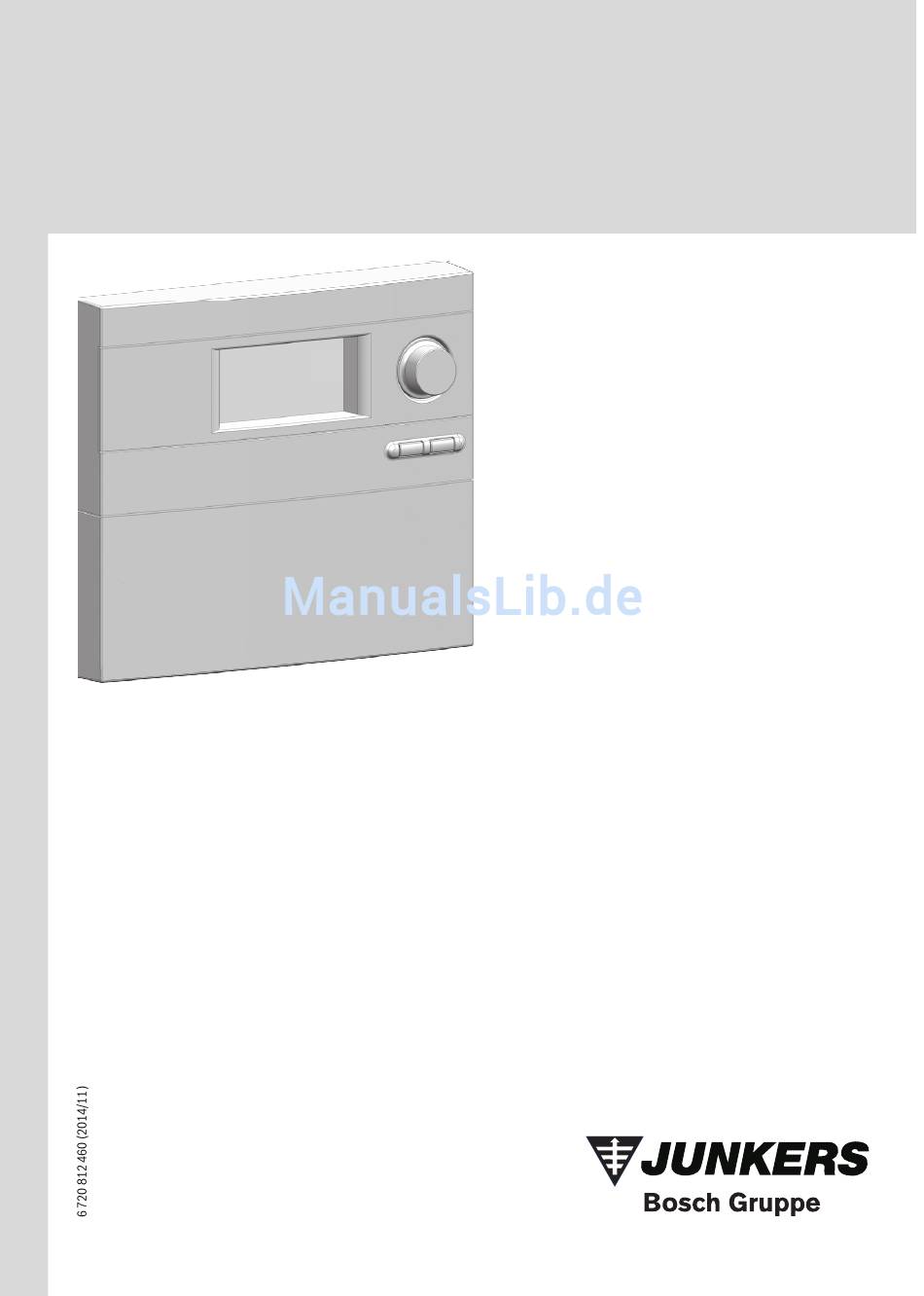

- Seite 1 Installationsanleitung und Bedienungsanleitung TDS100-2 Solarregler Installationsanleitung: für Regler Bedienungsanleitung: für Regler und gesamte Solaranlage...
-
Seite 2: Inhaltsverzeichnis
▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten. ▶ Ausgeführte Arbeiten dokumentieren. Umweltschutz/Entsorgung ....19 TDS100-2 – 6 720 812 460 (2014/11) - Seite 3 ▶ Vor Elektroarbeiten: – Netzspannung (allpolig) spannungsfrei schalten und gegen Wiedereinschalten sichern. – Spannungsfreiheit feststellen. ▶ Produkt benötigt unterschiedliche Spannungen. Kleinspannungsseite nicht an Netzspannung anschließen und umgekehrt. ▶ Anschlusspläne weiterer Anlagenteile ebenfalls beachten. TDS100-2 – 6 720 812 460 (2014/11)
-
Seite 4: Angaben Zum Produkt
Die Pumpe transportiert das Wärmeträgermedium (Solarflüs- sigkeit) im Kreislauf durch das Kollektorfeld zum Verbraucher. In der Regel ist dies ein Solarspeicher. Im Solarspeicher befin- det sich ein Wärmetauscher, der die solar gewonnene Wärme Bild 2 Mögliche Display-Anzeigen TDS100-2 – 6 720 812 460 (2014/11) -
Seite 5: Technische Daten
R (k Ω) T ( °C) T ( °C) die Temperaturfühler vom Regler abge- klemmt werden. 35,975 4,608 22,763 3,243 14,772 2,332 12,000 1,704 9,786 1,262 6,653 0,950 Tab. 5 Widerstandswerte der Temperaturfühler TDS100-2 – 6 720 812 460 (2014/11) -
Seite 6: Energieeffizienz
1,00 W stand (Standby) Tab. 6 Produktdaten zur Energieeffizienz EG-Konformitätserklärung Dieses Produkt entspricht in seiner Konstruktion und seinem Betriebsverhalten den zutreffenden europäischen Richtlinien sowie ggf. ergänzenden nationalen Anforderungen. Die Konfor- mität wurde nachgewiesen. TDS100-2 – 6 720 812 460 (2014/11) -
Seite 7: Installation (Nur Für Den Fachmann)
▶ Regler ausrichten und an den unteren Befestigungslöchern digung des Gehäuses durch unsachgemäße links und rechts festschrauben. Montage. ▶ Gehäuserückwand nicht als Bohrschab- lone verwenden. 5 mm 6720812460-07.1 ST Bild 6 Wandinstallation des Reglers [1] Oberes Befestigungsloch [2] Untere Befestigungslöcher TDS100-2 – 6 720 812 460 (2014/11) -
Seite 8: Elektrischer Anschluss
▶ Kabel mit der entsprechenden Zugentlastung sichern [2]. Die Zugentlastung kann auch gedreht montiert werden [1]. 6720812460-06.1 ST Bild 7 Durchführung und Befestigung der Kabel [1] Zugentlastung gedreht [2] Zugentlastung [3] Kabeldurchführung von unten [4] Kabeldurchführung von hinten TDS100-2 – 6 720 812 460 (2014/11) -
Seite 9: Kabel Anschließen
[2] Temperaturfühler T2 für Temperaturanzeige und Regel- wert Speicher unten [3] Temperaturfühler T3 für Temperaturanzeige Speicher mitte/oben (optionales Zubehör) [4] Drehzahlregelung Pumpe (1 = PWM braun, 2 = Masse blau) [5] Sicherung 1,6 AT [6] Pumpe (max. 1,1 A) TDS100-2 – 6 720 812 460 (2014/11) -
Seite 10: Bedienung
[1] Display [6] Anzeige für Temperaturwerte, Betriebsstunden usw. [2] Drehknopf [7] Anzeige für „Speichermaximaltemperatur erreicht“ [3] Zurück-Taste [8] Animierter Solarkreislauf [4] Menü-Taste [9] Anzeige für „Kollektorminimaltemperatur oder -maximal- [5] Symbol für Temperaturfühler temperatur erreicht“ TDS100-2 – 6 720 812 460 (2014/11) -
Seite 11: Betriebsarten
Bei Überschreiten der Kollektormaximaltemperatur wird die Pumpe abgeschaltet. 100-140 °C Bei Unterschreiten der Kollektorminimaltemperatur (20 °C) läuft die Pumpe auch [120 °C] dann nicht an, wenn die übrigen Einschaltbedingungen gegeben sind. Tab. 7 TDS100-2 – 6 720 812 460 (2014/11) -
Seite 12: Grundeinstellungen
Sobald die Ausschalttemperaturdifferenz erreicht ist, wird die Pumpe ausgeschaltet. Grundeinstellungen Alle Funktionen und Parameter werden auf Grundeinstellung zurückgesetzt (außer Betriebsstunden). Nach dem Reset müssen alle Parameter überprüft und ggf. neu eingestellt werden. Tab. 8 TDS100-2 – 6 720 812 460 (2014/11) -
Seite 13: Expertenmenü (Nur Für Den Fachmann)
6-10 °C gestellten Wert steigt, wird die Pumpe ausgeschaltet. [7 °C] Der Wert kann nur in Abhängigkeit von der Einschalttemperatur Südeuropa- Funktion eingestellt werden (Mindestdifferenz = 2 K). Tab. 9 Funktionen im Expertenmenü TDS100-2 – 6 720 812 460 (2014/11) -
Seite 14: Inbetriebnahme (Nur Für Den Fachmann)
Betriebsart. Um ein unerwünschtes Anlaufen der Pumpe nach Anlegen der Stromversorgung zu ver- meiden, ist am Regler werkseitig manueller Betrieb „off“ eingestellt. ▶ Regler für Normalbetrieb auf „Auto“ stel- len ( Kapitel 5.5). TDS100-2 – 6 720 812 460 (2014/11) -
Seite 15: Störungen
Vor- und Rücklaufrohr prüfen. (Rücklauf, Vorlauf) vertauscht. Tab. 10 Mögliche Störungen mit Display-Anzeige Fühlerstörungen werden nach Behebung der Ursache nicht mehr angezeigt. menu ▶ Bei anderen Störungen: Taste drücken, um die Störungsanzeige auszuschalten. TDS100-2 – 6 720 812 460 (2014/11) -
Seite 16: Störungen Ohne Display-Anzeige
Zu kaltes Trinkwasser (oder zu geringe warme Trinkwassermenge). Warmwassertemperaturregler am Heizge- Temperatureinstellung nach zugehöriger Be- rät, am Heizungsregler oder am Warmwas- dienungsanleitung einstellen (max. 60 °C). sermischer ist zu niedrig eingestellt. Tab. 11 Mögliche Störungen ohne Display-Anzeige TDS100-2 – 6 720 812 460 (2014/11) -
Seite 17: Hinweise Für Den Bediener
Betriebsstunden kontrollieren. Tragen Sie die Werte in das Protokoll auf Seite 18 ein (auch als Kopiervorlage). Das ausgefüllte Protokoll kann dem Fach- mann helfen, die Solaranlage zu kontrollie- ren und zu warten. TDS100-2 – 6 720 812 460 (2014/11) -
Seite 18: Protokoll Für Den Bediener
Solarer Betriebsstunden 2=heiter Vorlauf, Rücklauf, Kollektor Speicher Betriebsdruck und/oder Wärme- 3=bewölkt rot, in °C blau, in °C ( °C) unten ( °C) in bar menge in kWh 4=bedeckt Tab. 12 Protokollvorlage für Solaranlagenwerte TDS100-2 – 6 720 812 460 (2014/11) -
Seite 19: Umweltschutz/Entsorgung
Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zuge- führt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte). Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen Rückgabe- und Sammelsysteme. TDS100-2 – 6 720 812 460 (2014/11) - Seite 20 Wie Sie uns erreichen... DEUTSCHLAND Betreuung Fachhandwerk Schulungsannahme Bosch Thermotechnik GmbH Junkers Deutschland Telefon (0 18 03) 337 335* Telefon (0 18 03) 337 250* Junkersstraße 20-24 Telefax (0 18 03) 337 336* Telefax (0 18 03) 337 336* D-73249 Wernau Junkers.Handwerk@de.bosch.com...
