Installations - und Wartungsanleitung
AGS10-2, AGS20-2, AGS50-2
Solarstation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Junkers AGS10-2

Inhaltszusammenfassung für Junkers AGS10-2

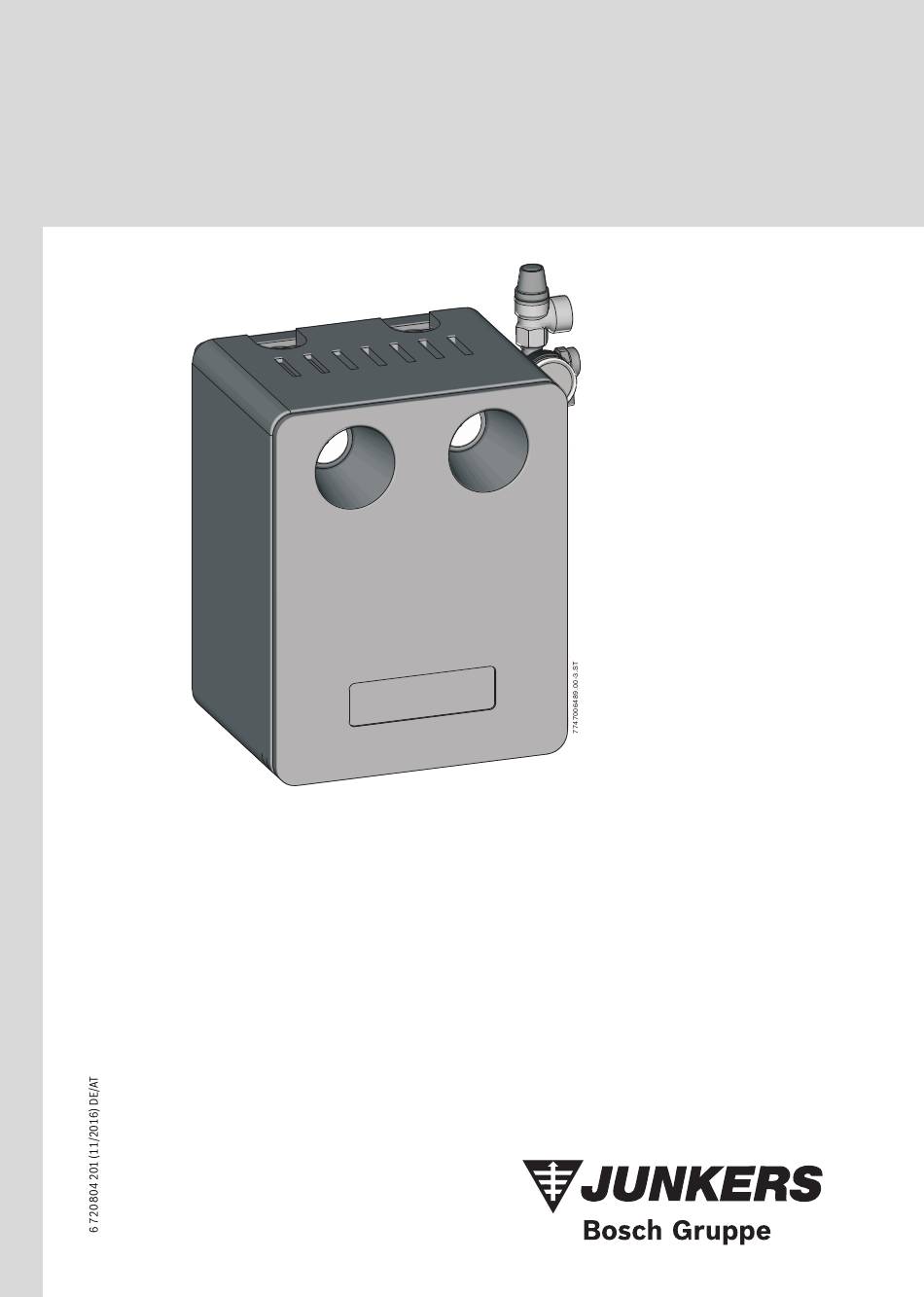

  • Seite 1 Installations - und Wartungsanleitung AGS10-2, AGS20-2, AGS50-2 Solarstation...

  • Seite 2: Inhaltsverzeichnis

    ▶ Diese Installations- und Wartungsanleitung dem Betreiber überge- Warnhinweise im Text werden mit einem grau hinterleg- ben. Darauf hinweisen, dass die Anleitung aufbewahrt und an nach- ten Warndreieck gekennzeichnet und umrandet. folgende Besitzer/Benutzer weitergeben werden muss. AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 3: Angaben Zur Solarstation

    Füll- und Entleerhahn Hocheffizienzpumpe (mit Netzkabel und Sensorkabel) Durchflussbegrenzer, Bauart A Durchflussbegrenzer, Bauart B [10] Luftabscheider [11] Regulier-/Absperrventil [12] Halter zur Befestigung an die Wand [13] Entlüftung 1) Nicht bei 1-Strang-Solarstationen AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 4: Technische Daten Und Varianten

    Flüssigkeit. ▶ Um den Weg zur Sicherheitseinrichtung nicht zu ver- sperren, Kugelhähne der Solarstation während des Betriebes geöffnet lassen. ▶ Bei Bedarf zwischen Speicher und Solarstation eine zusätzliche Sicherheitseinrichtung montieren. AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 5: Anwendungsbeispiele

    Bauteilen, die ebenfalls Installationsanleitungen enthalten. Weitere Anleitungen können sich bei den Zubehören befinden. Bild 4 Baugruppen einer Solaranlage Kollektor mit Temperaturfühler oben Rohrleitung (Rücklauf) Solarstation mit Ausdehnungsgefäß, Temperatur- und Sicher- heitseinrichtungen Solarspeicher Solarregler Rohrleitung (Vorlauf) AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 6: Eg-Konformitätserklärung

    ▶ Abdeckung (Dämmteil) nach vorne ziehen. Entlüfter (Vorlaufleitung) Um den Halter [2] zu demontieren: ▶ Schraube [1] lösen. Zur besseren Handhabung kann der Halter mit Regler um 180° gedreht und auf der Dämmung aufgesteckt werden. AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 7: Entlüftung Bei Flachkollektoren Fk

    Entlüfter montieren ( Bild 9). Diese Entlüfter sind für den anschließenden Betrieb (Wartung) not- wendig und müssen während des Befüllvorgangs verschlossen sein. 1) Bezug: Beuth-Verlag GmbH, Burggrabenstraße 6, 10787 Berlin AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 8: Rohrleitungen Installieren

    Bild 11 Abstand zum Kollektorfeld (VK) Wenn die Mindestrohrleitungslänge oder der Mindesthö- henabstand nicht eingehalten werden kann: ▶ Am Kollektorfeld mit Vorlauf und Rücklauf einen „Lei- tungssack“ von mindestens 1,5 m Höhe bilden ( Bild 11). AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 9: Solarstation Installieren

    Pressfittinge verwenden. Bild 15 Empfohlene Aufstellung (Maße in mm) Wenn Rohrgewindeverbindungen mit Hanf abgedichtet Solarspeicher werden: Solarstation ▶ Eine bis 150 °C temperaturbeständige Gewindeab- Ausdehnungsgefäß dichtpaste verwenden (z. B. NeoFermit universal). Auffangbehälter AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 10: Solarstation Befestigen

    2 x R ¾ ” maximaler Betriebsdruck 10 bar 10 bar HINWEIS: Pumpenschaden durch Trockenlauf! Tab. 5 Technische Daten Vorschaltgefäße ▶ Erst wenn das Rohrleitungssystem gefüllt ist, Pumpe in Betrieb nehmen. AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 11: Vordruck Des Ausdehnungsgefäßes (Ag) Anpassen

    ▶ Vorschalt- und Ausdehnungsgefäß mit einem T-Stück (G¾ A außen mit Flachdichtung) 20 bis 30 cm ober- halb der Solarstation im Rücklauf installieren. ▶ Ausdehnungsgefäß mit beiliegendem Befestigungsmaterial montie- ren. AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 12: Rohrleitungen Und Abblaseleitung An Die Solarstation Anschließen

    Füll- und Entleerhahn zur Entleerung (bauseits) 7747006489.17-2.ST 7747006489.17-2.ST Speichertemperaturfühler unten Bild 20 Anschluss an die Solarstation Klemmringverschraubung an allen vier Ausgängen Abblaseleitung (bauseits) Rohrschelle (bauseits) leerer Kanister (Auffangbehälter) Ansätze zum Gegenhalten der Verschraubungen unten AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 13: Inbetriebnahme

    Befüllens am Kappenventil abgesperrt werden. Kollektoren nur mit folgender Solarflüssigkeit betreiben: Kollektor-Typ Solarflüssigkeit Temperaturbereich Typ L – 28 ... +170 °C Typ LS – 28 ... +170 °C Tab. 7 AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)
  • Seite 14 Füll- und Entleerhahn, um den unteren Anlagenteil zu spülen (bauseits) Bild 23 Spülen eines Standardsystems Füll- und Entleerhahn, um den oberen Anlagenteil zu spülen (bauseits) 6720801165.02-2.ST Bild 25 Unteren Anlagenteil spülen AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)
  • Seite 15 Bild 27 Spülen oberhalb der Solarstation Füll- und Entleerhahn (bauseits) linker Kugelhahn geöffnet rechter Kugelhahn geschlossen 6720644675.05-2.ST Bild 29 Spülen des linken Kollektorfeldes Kugelhahn geschlossen linker Kugelhahn geöffnet rechter Kugelhahn geschlossen AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)
  • Seite 16 Bild 30 Spülen von Speicher 2 6720644675.07-2.ST Kugelhahn geschlossen Bild 31 Spülen von Speicher 2 linker Kugelhahn geöffnet rechter Kugelhahn geschlossen linker Kugelhahn geöffnet rechter Kugelhahn geschlossen Umschaltventil (Schwarz = offen) AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 17: Solaranlage Luftfrei Spülen

    Das Abbauen und Reinigen der Befüllstation entnehmen ▶ Pumpe abschalten. Sie der Anleitung, die der Befüllstation beiliegt. ▶ Kugelhähne [1] am Thermometer auf 0° stellen (Schwerkraftbrem- sen funktionsbereit). AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 18: Spülen Und Befüllen Mit Handpumpe

    Absperrschraube Kugelhahn ▶ Kugelhähne [1] an den Thermometern auf 45° stellen und den Durchflussbegrenzer [2] sowie andere Ab- sperrvorrichtungen öffnen. ▶ Dichtheitsprüfung durchführen - dabei die zulässigen Drücke aller Baugruppen beachten. AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 19: Wasser Durch Solarflüssigkeit Ersetzen

    Luftfreiheit der Solaranlage kontrollieren Wenn der schwarze Zeiger des Manometers [1] beim Ein- und Ausschalten der Solarpumpe Druckschwankungen anzeigt, muss die Solaranlage weiter entlüftet werden. ▶ Solarpumpe(n) manuell ein- und ausschalten. AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 20: Frostgrenztemperatur Ermitteln

    Ablesekante für den Volumenstrom, je nach Bauart 1 m Edelstahl-Wellrohr DN16 0,26 l 1 m Edelstahl-Wellrohr DN20 0,41 l 1 m Edelstahl-Wellrohr DN25 0,61 l Tab. 11 Füllvolumen der einzelnen Anlagenteile AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)
  • Seite 21 1) Nennvolumenstrom je Kollektor: 50 l/h 2) Nennvolumenstrom je Kollektor: 30l/h 6720801165.19-2.ST Bild 43 Schwerkraftbremsen funktionsbereit Einstellschraube am Durchflussbegrenzer, je nach Bauart Ablesekante für den Volumenstrom, je nach Bauart Entlüftung am Luftabscheider AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 22: Abschließende Arbeiten

    Recycling oder der Entsorgung zugeführt werden. 6720801165.12-2.ST Bild 44 HINWEIS: Pumpenschaden durch Überhitzung. ▶ Sicherstellen, dass die Lüftungsschlitze der Abde- ckung oben und unten frei zugänglich sind. 6720801165.13-2.ST Bild 45 Lüftungsschlitze nicht abdecken AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 23: Inbetriebnahme-, Inspektions- Und Wartungsprotokoll

    ______ °C ______ °C ______ °C Frostschutz gewährleistet bis ________ (Monat/Jahr) (Frostschutz spätestens alle zwei Jahre überprüfen!)      Thermostatisches Warmwassermischventil in Funktion (wenn vorhanden)? Solarstation Tab. 16 AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)
  • Seite 24 1) pH-Wert = Indikator für den Säuregehalt einer Flüssigkeit; Messstäbchen über Apotheke oder Servicekoffer erhältlich. 2) Siehe Anleitung des Bauteils. 3) Bei Bedarf. 4) Betriebsstunden sind nicht bei jedem Regler anzeigbar. Pro Jahr läuft eine Anlage ca. 1200-2500 Stunden (je nach Anlagendaten). AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 25: Störungen

    Kesselregler-Einstellungen prüfen. Einrohrzirkulation (Mikrozirkulation in den Rohrleitungen). Wärmedämmschleife ausführen. Schwerkraftzirkulation über Kollektorfeld oder Zirkulationslei- Schwerkraftbremsen prüfen. tung oder Nachheizung. Warmwasser-Zirkulation läuft zu häufig und/oder nachts. Schaltzeiten und Intervallbetrieb prüfen. Tab. 17 AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)
  • Seite 26 Zirkulation falsch angeschlossen oder zu lange eingeschaltet. Zirkulationsanschluss prüfen, bei Bedarf Einschaltdauer Zirkulation reduzieren. Nachheiztemperatur zu hoch eingestellt. Einstellungen prüfen. Luft in der Anlage. Anlage entlüften. Regler defekt. Regler prüfen, bei Bedarf tauschen. Tab. 17 AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)
  • Seite 27 Notizen AGS10-2, AGS20-2, AGS50-2 – 6 720 804 201 (2016/11)

  • Seite 28: Technische Beratung/Ersatzteil-Beratung

    Wie Sie uns erreichen... DEUTSCHLAND Betreuung Fachhhandwerk Schulungsannahme Bosch Thermotechnik GmbH Junkers Deutschland Telefon (0 18 06) 337 335 Telefon (0 18 06) 003 250 Junkersstraße 20-24 Telefax (0 18 03) 337 336 Telefax (0 18 03) 337 336 D-73249 Wernau Junkers.Handwerk@de.bosch.com...
