Junkers FKT-2 Installations- Und Wartungsanleitung
Vorschau ausblenden Andere Handbücher für FKT-2:
Inhaltsverzeichnis

Werbung

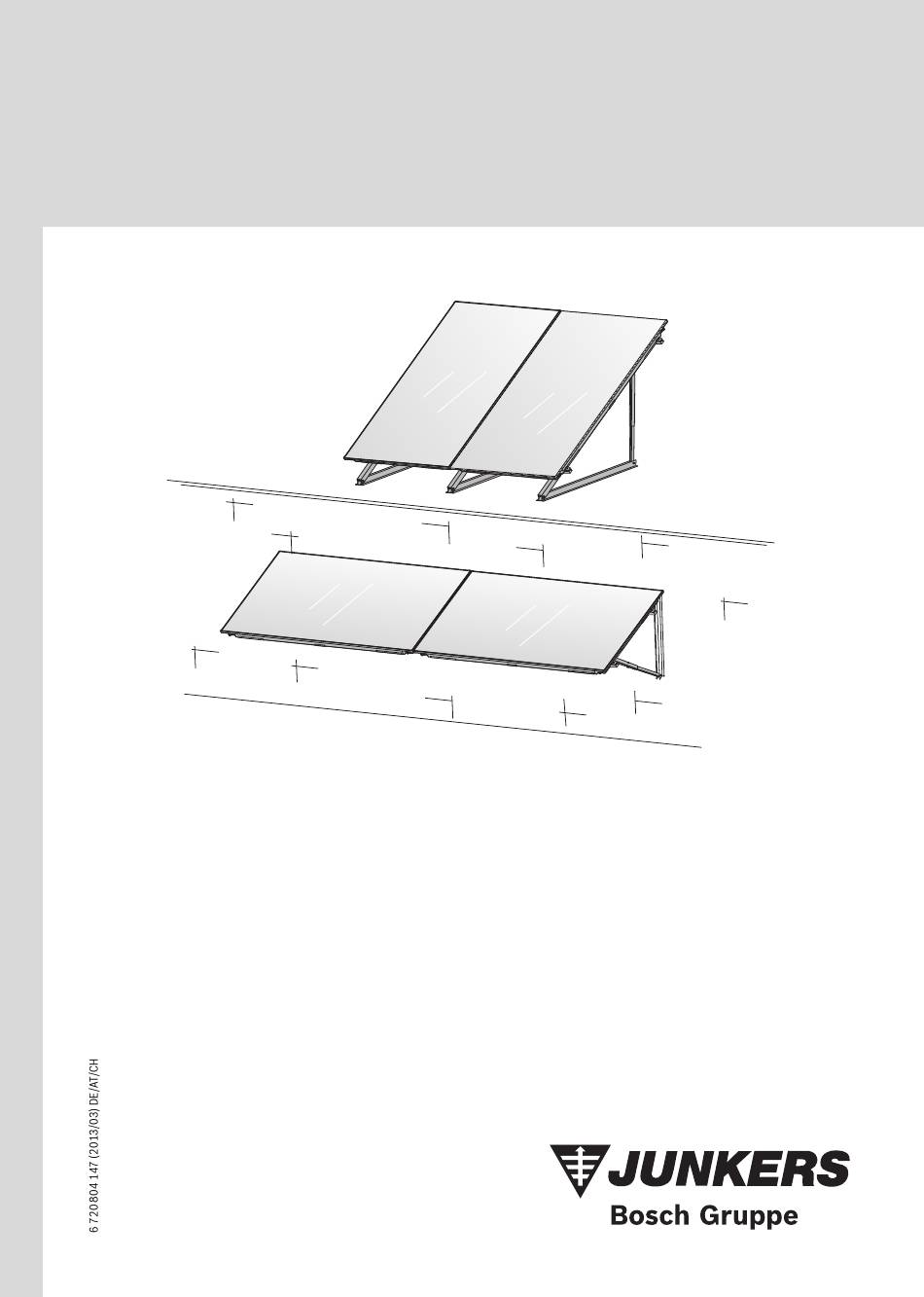

Installations- und Wartungsanleitung
FKT-2

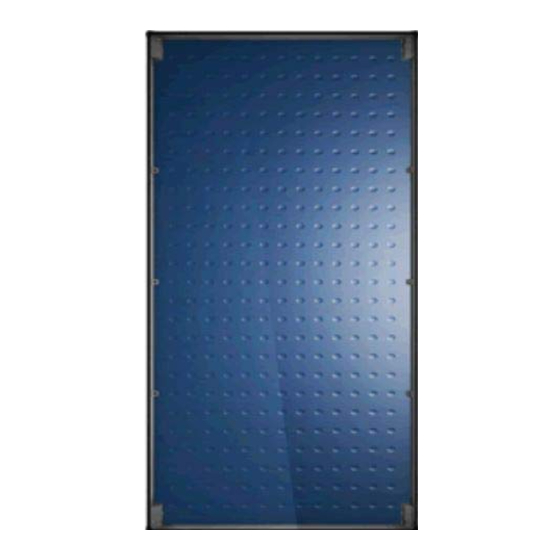

Flachkollektor für solarthermische Systeme
6720647803-00.1T
Flachdach- und Fassadenmontage

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Junkers FKT-2

  • Seite 1 Installations- und Wartungsanleitung FKT-2 Flachkollektor für solarthermische Systeme 6720647803-00.1T Flachdach- und Fassadenmontage...
  • Seite 1 Installations- und Wartungsanleitung FKT-2 Flachkollektor für solarthermische Systeme 6720647803-00.1T Flachdach- und Fassadenmontage...
  • Seite 2 Rohrleitungen montieren ..... . . 24 Rohrleitungen ohne Entlüfter anschließen ..25 Rohrleitungen mit Entlüfter anschließen (Zubehör) . . 25 Anschluss-Set für 2 Reihen montieren (Zubehör) . . . 26 FKT-2 – 6 720 804 147 (2013/03)
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Betrieb hinweisen. ▶ Installations- und Bedienungsanleitungen zur Aufbewahrung an den Betreiber übergeben. Für die Aufbewahrung gilt: – Aufbewahrung an einer sichtbaren Stelle, geschützt vor Hitze, Was- ser und Staub, – Weitergabe an nachfolgende Besitzer/Benutzer. FKT-2 – 6 720 804 147 (2013/03)
  • Seite 4: Angaben Zum Kollektor Und Zubehör

    Angaben zum Kollektor und Zubehör Angaben zum Kollektor und Zubehör mbar Der Flachkollektor FKT-2 wird in dieser Anleitung kurz als Kollektor bezeichnet. Kollektor 6720803995-31.1ST Bild 2 Druckverluste der Kollektoren Druckverlustkurve für Typ senkrecht Druckverlustkurve für Typ waagerecht 2.1.2 Typschild Das Typschild des Kollektors befindet sich am Kollektorgehäuse.
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Bei geneigten Dächern: das Ansammeln von Schneemengen oberhalb des Kollektors oder auf dem Kollektor verhindern: ▶ Schneefanggitter oberhalb des Kollektors montieren. ▶ Schneemengen regelmäßig räumen. Zur Vermeidung von Schneelasten siehe auch: Höhensprünge von Dächern  Seite 9. FKT-2 – 6 720 804 147 (2013/03)
  • Seite 6: Lieferumfang

    Abrutschsicherung Pos. 10 Steckverbinder Tab. 5 1) bei Kollektortyp waagerecht: 2 x Kollektorstützen Je nach Montagesituation sind zusätzliche Kollektorstüt- zen und zusätzliche Profilschienen erforderlich. Auf die- se wird in den folgenden Kapiteln hingewiesen. FKT-2 – 6 720 804 147 (2013/03)
  • Seite 7: Anschluss-Set

    Tab. 6 6720804147.20-1.ST 6720804147.20-1.ST Bild 7 2 Transportschutzecken beinhalten je 1 Verbindungs-Set (1 Ver- bindungs-Set enthält 2 Klammern und 1 Wellrohrverbinder) Pos. 10 Wellrohrverbinder Pos. 11 Klammer Pos. 12 Transportschutzecke mit Verbindungs-Set Tab. 7 FKT-2 – 6 720 804 147 (2013/03)
  • Seite 8: Vorschriften

    Bauteile ( Bild 7, Seite 7). Alle verwendeten Verpackungsmaterialien sind umwelt- verträglich und wiederverwertbar. ▶ Transportverpackungen mit dem umweltfreundlichsten Recyclingver- fahren entsorgen. 1) VOB: Verdingungsordnung für Bauleistungen, Teil C: Allgemeine technische Ver- tragsbedingungen für Bauleistungen (ADV) FKT-2 – 6 720 804 147 (2013/03)
  • Seite 9: Vor Der Montage

    ▶ Beschattungen des Kollektorfeldes durch Nebengebäude, Bäume, andere Kollektorreihen usw. vermeiden. 6720647803-43.1T Bild 13 Kollektoranordnung bei Höhensprüngen zusätzliche Last durch abrutschenden Schnee normale Schneelast [α] Dachneigung Höhensprung Länge der zusätzlichen Belastung 6720647803-45.1T Bild 11 Beschattung vermeiden FKT-2 – 6 720 804 147 (2013/03)
  • Seite 10: Anordnung Der Kollektoren

    Bild 15 Gleichseitiger Anschluss rechts oder links (1 Reihe) ▶ 1 Reihe, wechselseitiger Anschluss: maximal 10 Kollektoren. 6720803995.30-1.ST 6720803995.30-1.ST Bild 19 Gleichseitiger Anschluss einer Parallelschaltung Absperrventil für Druckbefüllung (jede Kollektorreihe separat) 6720803995.13-1.ST 6720803995.13-1.ST Bild 16 Wechselseitiger Anschluss (1 Reihe) FKT-2 – 6 720 804 147 (2013/03)
  • Seite 11: Anstellwinkel Der Kollektoren

    Bild 21 Anstellwinkel auf geneigten Dächern 6720804147.06-1.ST 6720804147.06-1.ST Anstellwinkel des Kollektors (absoluter Winkel zur Horizontalen) Bild 23 Vermeidung von Verschattung, Flachdachmontage Neigungswinkel der Kollektorstütze [α] Anstellwinkel Dachneigung (maximal 25°) [β] Minimaler Sonnenstand Abstand zwischen den Kollektorreihen FKT-2 – 6 720 804 147 (2013/03)
  • Seite 12 1,60 m 0,95 m Bild 25 Einzuhaltende Abstandsmaße, Flachdach 45° 1,74 m 1,02 m 50° 1,86 m 1,09 m 55° 1,97 m 1,15 m 60° 2,06 m 1,19 m Tab. 12 Maß C FKT-2 – 6 720 804 147 (2013/03)
  • Seite 13: Montagereihenfolge

    Neigungswinkel der Kollektorstütze ermitteln. 6.1.1 Löcher für Montage wählen ▶ Löcher gemäß ermitteltem Neigungswinkel ( Kapitel 5.3.2 und 5.3.3, Seite 11), Montageausrichtung und Installationsort des Kol- lektors wählen. 6720647803-10.1T Bild 28 Teleskopschienen montieren - Kollektortyp waagerecht FKT-2 – 6 720 804 147 (2013/03)
  • Seite 14: Abstände Der Kollektorstützen Festlegen

    Schraube bauseits mit Mutter sichern. 1200 6720804147.12-1.ST Bild 32 Grundausführung, 3 senkrechte Kollektoren (Maße in mm) 6720647803-12.1T Bild 30 Teleskopschiene montieren 1200 1200 6720804147.15-1.ST Bild 33 Grundausführung, >3 senkrechte Kollektoren (Maße in mm) FKT-2 – 6 720 804 147 (2013/03)
  • Seite 15: Abstände Bei Beschwerungswannen Festlegen

    — 440 mm 440 mm 440 mm 355 mm 440 mm 440 mm 440 mm 440 mm Tab. 13 Anzahl der Kollektorstützen und Abstände der Zusatzstützen (grau) bei Grundausführung mit Beschwerungswannen, senkrechte Montage FKT-2 – 6 720 804 147 (2013/03)
  • Seite 16 Bild 39 Ausführung für höhere Lasten, 3 senkrechte und alle weiteren Kollektoren (Angaben in mm, Beschwerungswannen) Ausführung für höhere Lasten, Kollektortyp waagerecht (Beschwerungswannen) Beim Kollektortyp waagerecht ist die Grundausführung für eine Schnee- last von 3,8 kN/m geeignet. Es werden keine zusätzlichen Bauteile benötigt. FKT-2 – 6 720 804 147 (2013/03)
  • Seite 17: Kollektorstützen Auf Flachdach Montieren

    ( Kapitel 6.2.1, Seite 14) aufstellen. ▶ Bohrungen des unteren Profils [2] auf die Doppel-T-Träger übertra- gen und Löcher vorbohren. 6720647803.23-2.ST 6720647803.23-2.ST Bild 40 Kollektorstützen auf Doppel-T-Träger, Maße in mm (Werte in Klammer: waagerechte Montage) FKT-2 – 6 720 804 147 (2013/03)
  • Seite 18: Kollektorstützen An Fassade Montieren

    Schraube des unteren Profils befestigen. 3) 3 × Schraubendurchmesser = Außendurchmesser der Unterlegscheibe ▶ Beschwerungswannen einsetzen ( Kapitel 6.3.2). ▶ Drahtseile an geeigneter Stelle am Dach verankern. 6720647803-25.02ST 6720647803-25.02ST Bild 42 Kollektorstützen mit Seilsicherung (waagerecht) FKT-2 – 6 720 804 147 (2013/03)
  • Seite 19: Profilschienen Montieren

    ( Bild 45 [1]) ( Bild 45 [2]) waagerecht mittiges Loch des Steckverbinders ( Bild 45 [1]) Tab. 18 Kollektortyp Fassade waagerecht mittiges Loch des Steckverbinders ( Bild 45 [1]) Tab. 19 6720640298-29.1ST Bild 44 FKT-2 – 6 720 804 147 (2013/03)
  • Seite 20: Profilschienen Ausrichten

    Die beiden inneren Langlöcher [1] der Profilschiene zur Montage der Abrutschsicherungen nutzen. ▶ Abrutschsicherung über die Profilschiene schieben und im Langloch einrasten lassen [2]. 6720647803-30.1T Bild 47 Montage zusätzlicher Profilschiene (hier: 2 senkrechte Kollekto- ren) 6720647803-31.1T Bild 49 Abrutschsicherung montieren FKT-2 – 6 720 804 147 (2013/03)
  • Seite 21: Montage Der Kollektoren

    ▶ Kollektorspanner in die Profilschiene schieben und in das Langloch einrasten lassen. 6720803995-02.1ST Bild 50 Kappen montieren 8.1.2 Verbindungs-Set montieren ▶ Verbindungs-Set aus den Transportschutzecken entnehmen. ▶ Transportschutz von den Kollektoranschlüssen entfernen. 6720804147.08-1.ST 6720804147.08-1.ST Bild 52 Kollektorspanner rechts montieren FKT-2 – 6 720 804 147 (2013/03)
  • Seite 22: Ersten Kollektor Auf Die Profilschienen Legen

    Kollektors schieben. Wenn erforderlich, am Niederhalter gegenhalten. 2. Zweite Klammer über den Wellrohrverbinder schieben. ▶ Schraube des Kollektorspanners mit Innensechskantschlüssel 5 mm festdrehen. 6720803995-11.1ST Bild 56 Zweiten Kollektor montieren Bild 54 Kollektorspanner festdrehen FKT-2 – 6 720 804 147 (2013/03)
  • Seite 23: Kollektorfühler Montieren

    Der Niederhalter [2] des Kollektorspanners darf nicht verdrehen. Wenn erforderlich am Niederhalter gegenhalten. 6720803995.19-1.ST 6720803995.19-1.ST ▶ Schraube des Kollektorspanners mit Innensechskantschlüssel 5 mm Bild 60 Position des Kollektorfühlers festdrehen. Kollektorfühlerposition bei einreihigen Feldern Kollektorfühlerposition bei zweireihigen Feldern Vorlauf Rücklauf FKT-2 – 6 720 804 147 (2013/03)
  • Seite 24: Rohrleitungen Montieren

    Rohrleitung an den Kollektor Undichtigkei- ten auftreten. 9.1.3 Rücklaufrohr montieren ▶ Rohrleitungen mit Ausgleichsmöglichkeiten ▶ Rücklaufrohr am Kollektorfeld entlangführen. (bauseits) montieren. 6720804147.01-1.ST 6720804147.01-1.ST Bild 62 Rohrleitungen am Kollektorfeld Vorlaufleitung Rücklaufleitung FKT-2 – 6 720 804 147 (2013/03)
  • Seite 25: Rohrleitungen Mit Entlüfter Anschließen (Zubehör)

    Entlüfter montieren. 6720803995.21-1.ST 6720803995.21-1.ST Bild 65 Hydraulik mit automatischen Entlüfter 6720804147.03-1.ST 6720804147.03-1.ST Bild 67 Entlüfter am Vorlaufanschluss montieren Klammer Nippel Entlüftersatz Doppelnippel G¾ mit O-Ring Klemmring und Überwurfmutter (aus Anschluss-Set entnehmen) Rohrleitung (bauseits) FKT-2 – 6 720 804 147 (2013/03)
  • Seite 26: Anschluss-Set Für 2 Reihen Montieren (Zubehör)

    GEFAHR: Lebensgefahr durch Stürze! ▶ Bei allen Arbeiten auf dem Dach gegen Absturz si- chern. 6720804147.04-1.ST 6720804147.04-1.ST ▶ Wenn keine personenunabhängigen Absturzsiche- Bild 69 Verbindung zwischen den Kollektorreihen herstellen rungen vorhanden sind, persönliche Schutzausrüs- tung tragen. FKT-2 – 6 720 804 147 (2013/03)
  • Seite 27: Wartung/Inspektion

       Sichtprüfung der Rohrleitungsdämmung durchgeführt? Sichtprüfung der Glasscheiben. Reinigung bei starker Verschmutzung. Bemerkungen:    Das Kollektorfeld wurde gemäß dieser Anleitung gewartet. Datum, Unterschrift Datum, Unterschrift Datum, Unterschrift Tab. 22 FKT-2 – 6 720 804 147 (2013/03)
  • Seite 28 Wie Sie uns erreichen... DEUTSCHLAND Betreuung Fachhhandwerk Schulungsannahme Bosch Thermotechnik GmbH Junkers Deutschland Telefon (0 18 03) 337 335* Telefon (0 18 03) 003 250* Junkersstraße 20-24 Telefax (0 18 03) 337 336* Telefax (0 18 03) 337 336* D-73249 Wernau Junkers.Handwerk@de.bosch.com...
