Zusammenbau der Ständereinheit > Zusammenbauverfahren
Zusammenbauverfahren
1.

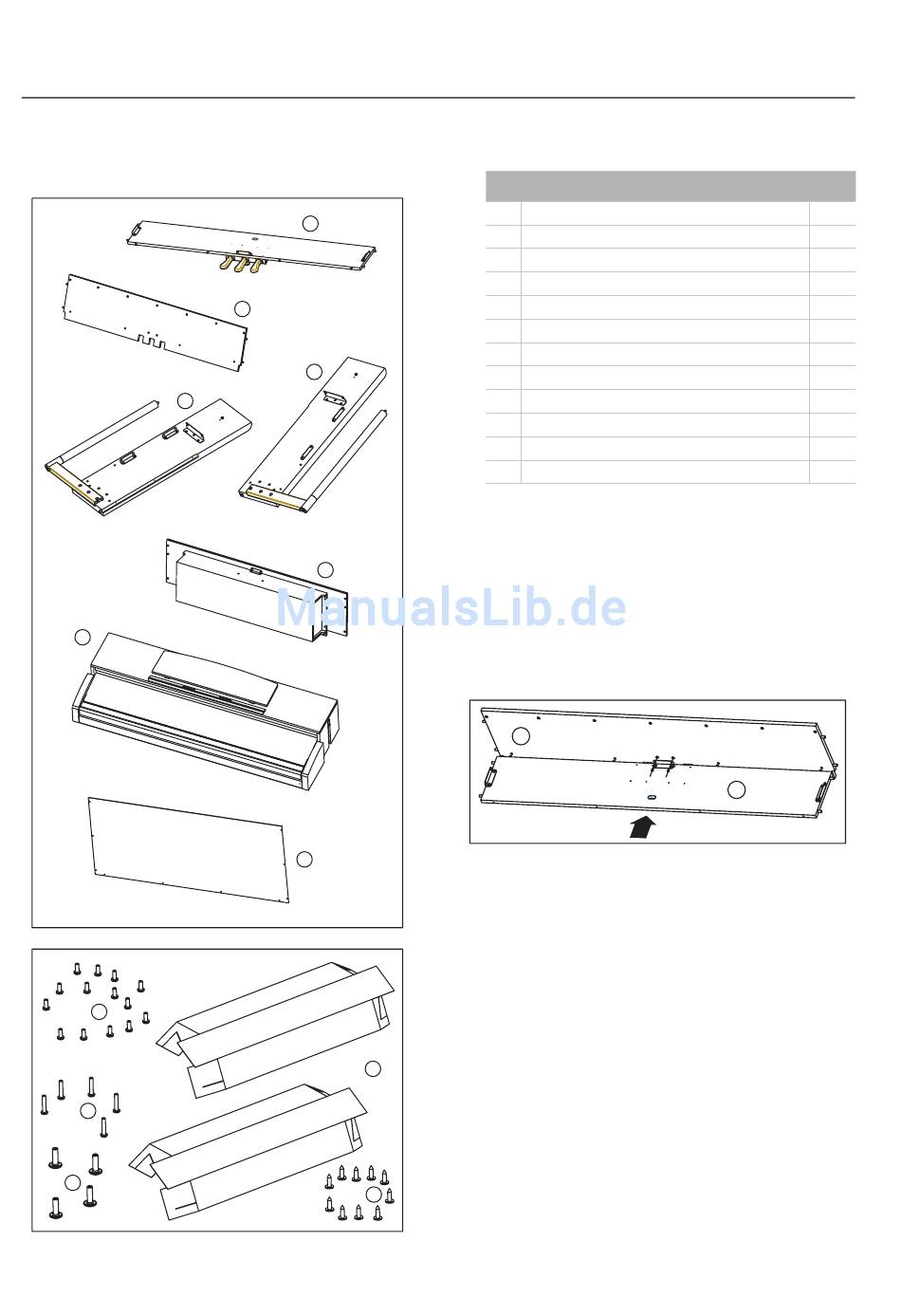

Öffnen Sie den Lieferkarton und entnehmen Sie seinen
Inhalt. Überprüfen Sie, ob Sie folgende Dinge bekommen
haben.
C
F
14 x a
5 x b
4 x c
64
A
B
D
E
G
2 x e
10 x d
Lieferumfang
A
Pedalleiste
B
Frontplatte
C
Linke Seitenplatte
D
Rechte Seitenplatte
E
Lautsprechereinheit
F
C-720
G
Rückseite
a
Schrauben M4x10 TC
b
Schrauben M4x20 TC
c
Schrauben M6x20 TBL
d
Schrauben 4x15 TFR
e
Karton-Schutzbögen
Anm.: Für den Zusammenbau benötigen Sie einen Kreuz-
kopfschraubenzieher (Phillips Nr. 2).
2.
Halten Sie die Pedalleiste (A) mit der Furnierseite zu den
Pedalen und befestigen Sie sie an der Frontplatte (B),
indem Sie die vier Stifte an der Vorderseite der Pedalleiste
(A) in die entsprechenden Aussparungen der Frontplatte
(B) schieben. Arretieren Sie diese beiden Teile mit zwei
Schrauben (a).
B
× 1
× 1
× 1
× 1
× 1
× 1
× 1
× 14
× 5
× 4
× 10
× 2
a a
A
