Abstandsmaße Über Dach - Buderus Logamax plus series Hinweise Zur Abgasführung

• Bei senkrechten Abschnitten kann auf die obere Prüf-
öffnung verzichtet werden, wenn:
– der senkrechte Teil der Abgasanlage höchstens ein-
mal bis zu 30° schräggeführt (gezogen) wird
und
– die untere Prüföffnung nicht mehr als 15 m von der
Mündung entfernt ist.
• Prüföffnungen so einbauen, dass sie möglichst leicht
zugänglich sind.

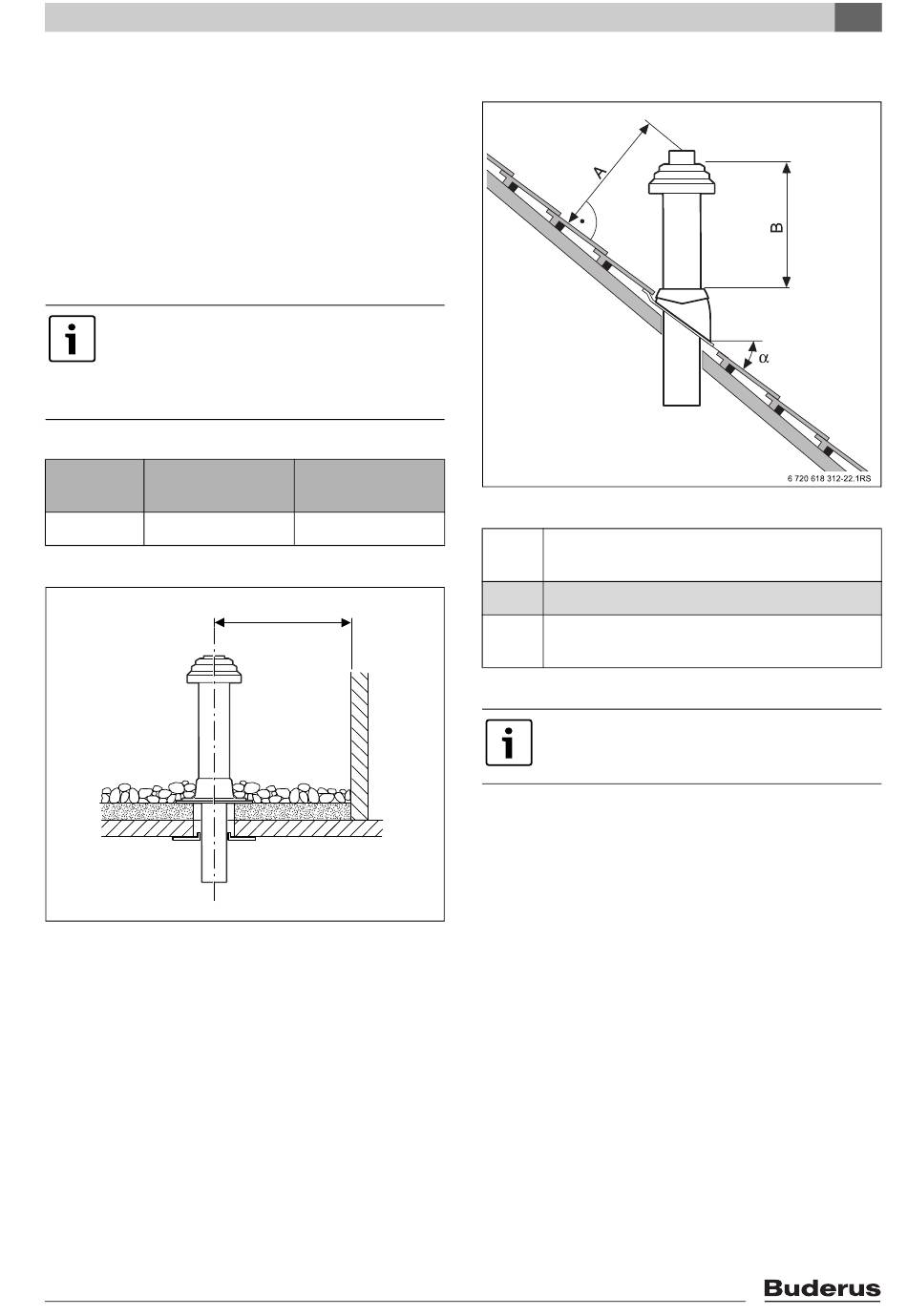

3.2.5 Abstandsmaße über Dach
Zur Einhaltung der Mindestabstandsmaße
über Dach gibt es bei Buderus eine Ausfüh-
rung des Mündungsabschlusses mit 1 m
Dachabstand. Hierzu NBN 61 002 („Verdün-
nungsfaktor") beachten.
Flachdach
brennbare
Baustoffe
≥ 1500 mm
X
Tab. 4
Bild 1
Logamax plus GB172-.. T... - Änderungen aufgrund technischer Verbesserungen vorbehalten.
nicht brennbare
Baustoffe
≥ 500 mm
X
6 720 612 662-16.1O
Schrägdach
Bild 2
≥ 400 mm,
A
in schneereichen Gebieten ≥ 500 mm
≥ 667 mm (je nach Zubehör)
B
α ≤ 45°,
in schneereichen Gebieten ≤ 30°
Tab. 5
Die Schrägdachpfannen sind für Dach-
neigungen zwischen 15° und 55° geeignet,
je nach Variante.
3
Montagehinweise
9
