Displayarten
STANDARDANSICHT
Die Standardansicht ist der Displayzustand des eingeschalteten RH520. Siehe Diagramm
im Abschnitt Displaybeschreibung dieser Anleitung mit einer Abbildung der
Standardansicht. Zum Zurückkehren zur Standardansicht kann man jederzeit die Taste
VIEW drücken. Beachten Sie, dass das Display automatisch nach fünf (5) Minuten
Inaktivität auf die Standardansicht zurückgestellt wird.
CURSOR
Die Position des Zeigers wird durch einen kleinen Diamanten zwischen zwei Kurven
angezeigt. Siehe Abbildung. Es gibt einen Diamanten für jedes horizontale Pixel in der
Kurve (64 Positionen). Datum, Zeit und Messungen für den mithilfe des Zeigers markierten
Datenpunkt werden in den Feldern Time/Date (Zeit/Datum) und den numerischen
Messfeldern angezeigt.
•
Bei jedem Tastendruck des RECHTEN PFEILS bewegt sich der Zeiger nach rechts.
Wenn der Zeiger die rechte Seitengrenze erreicht, dann bewegt sich die Kurve nach
links. Wird die Taste gedrückt gehalten, durchläuft man den Bildschirm schneller.
Erreicht der Zeiger die älteste (letzte) Messung, hält er an.
•
Bei jedem Tastendruck des LINKEN PFEILS bewegt sich der Zeiger nach links.
Wenn der Zeiger die linke Seitengrenze erreicht, dann bewegt sich die Kurve nach
rechts. Wird die Taste gedrückt gehalten, durchläuft man den Bildschirm schneller.
Erreicht der Zeiger die neueste (letzte) Messung, hält er an.
•
Bei jedem Tastendruck des NACH OBEN PFEILS bewegt sich die Kurve zum
nächsten Satz mit 64 Werten, links von den gerade angezeigten (der Zeiger bewegt
sich nicht).
•
Bei jedem Tastendruck des NACH UNTEN PFEILS bewegt sich die Kurve zum
nächsten Satz mit 64 Werten, rechts von den gerade angezeigten (der Zeiger
bewegt sich nicht).
50

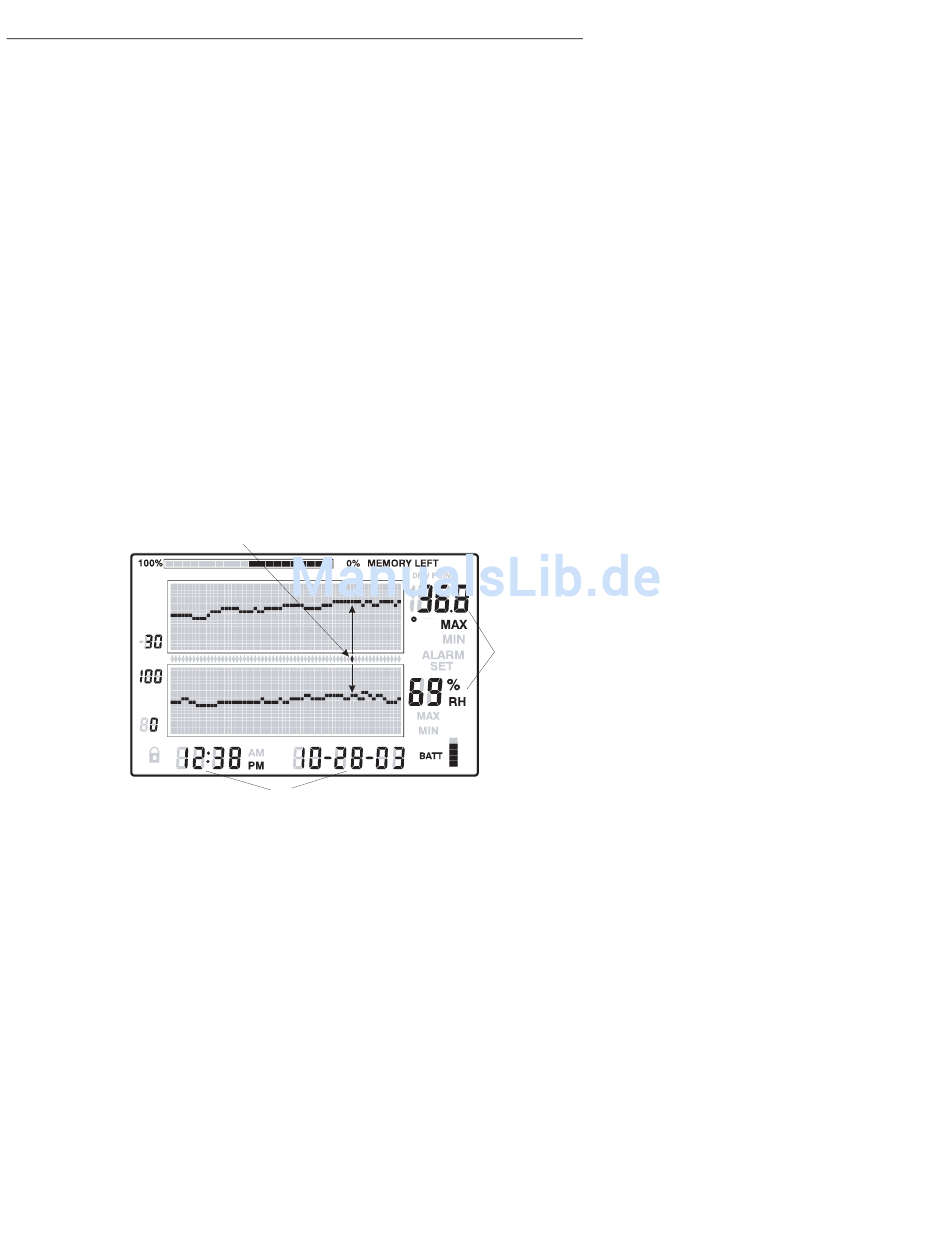

1. Cursor-Position
2. Maß in gegenwärtiger Cursor-Position
3. Zeit und Datum der Messwerte in gegenwärtiger Cursor-Position
1
3
11
C
2
RH520-EU_GER V4.2 3/10
