Elektrisches Schloss - Goliath AV-VTA05 Benutzerhandbuch

Goliath AV-VTA05 / Mehrfamilien Außenstation
2.1.1.

Elektrisches Schloss

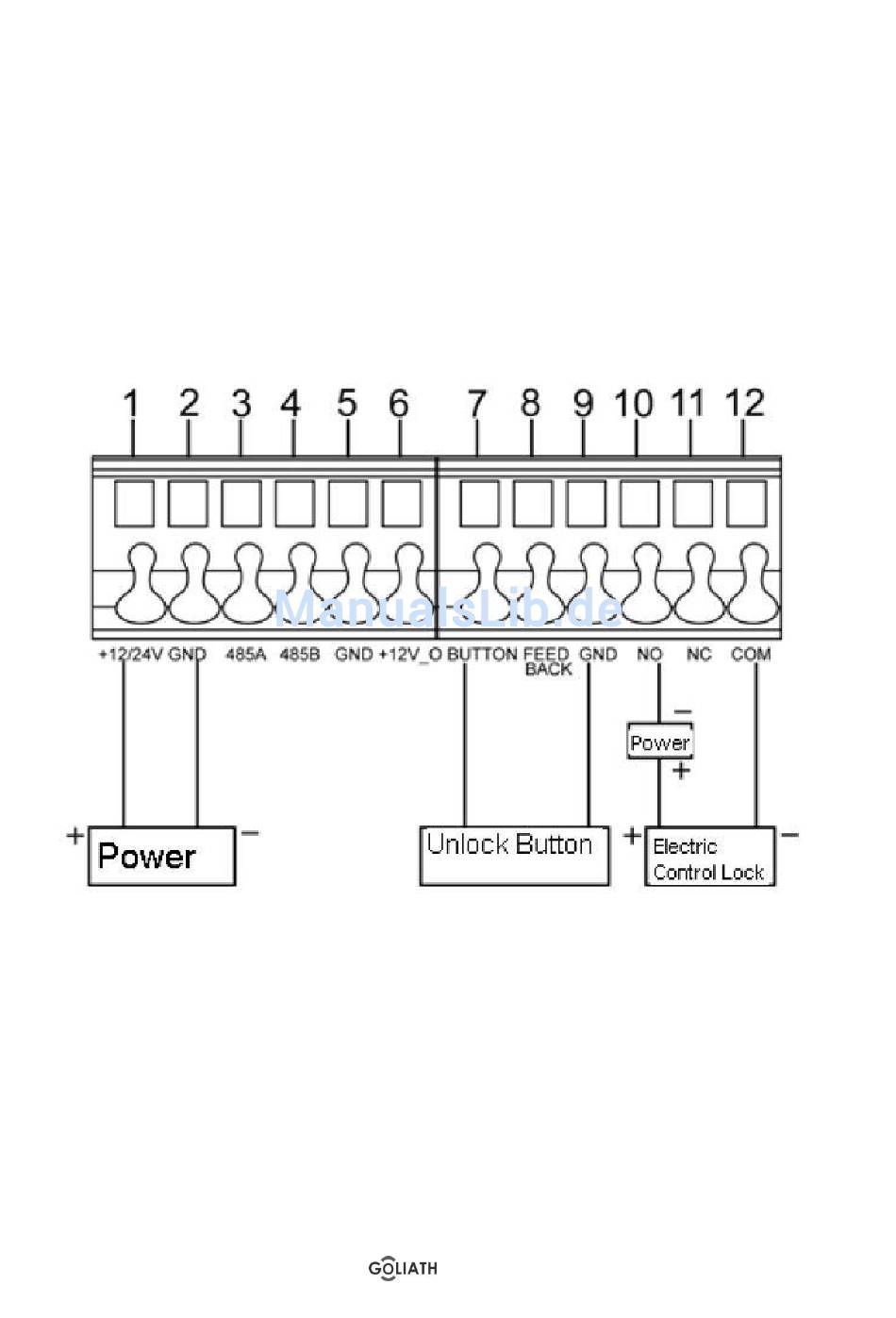

Wenn die Außenstation mit einem elektrischen Schloss verbunden
wird, muss das Minus-Kabel an „COM" Anschluss (Nr. 12) und das
Plus-Kabel an den „NO" Anschluss (Nr. 10) angebunden werden.
Wenn die Außenstation mit dem Öffnen Knopf verbunden ist,
muss ein Ende mit „UNLOCK BUTTON" (Nr. 7) verbunden werden,
während das andere mit „GND" (Nr. 9) verbunden wird.
Seite 13 von 47
