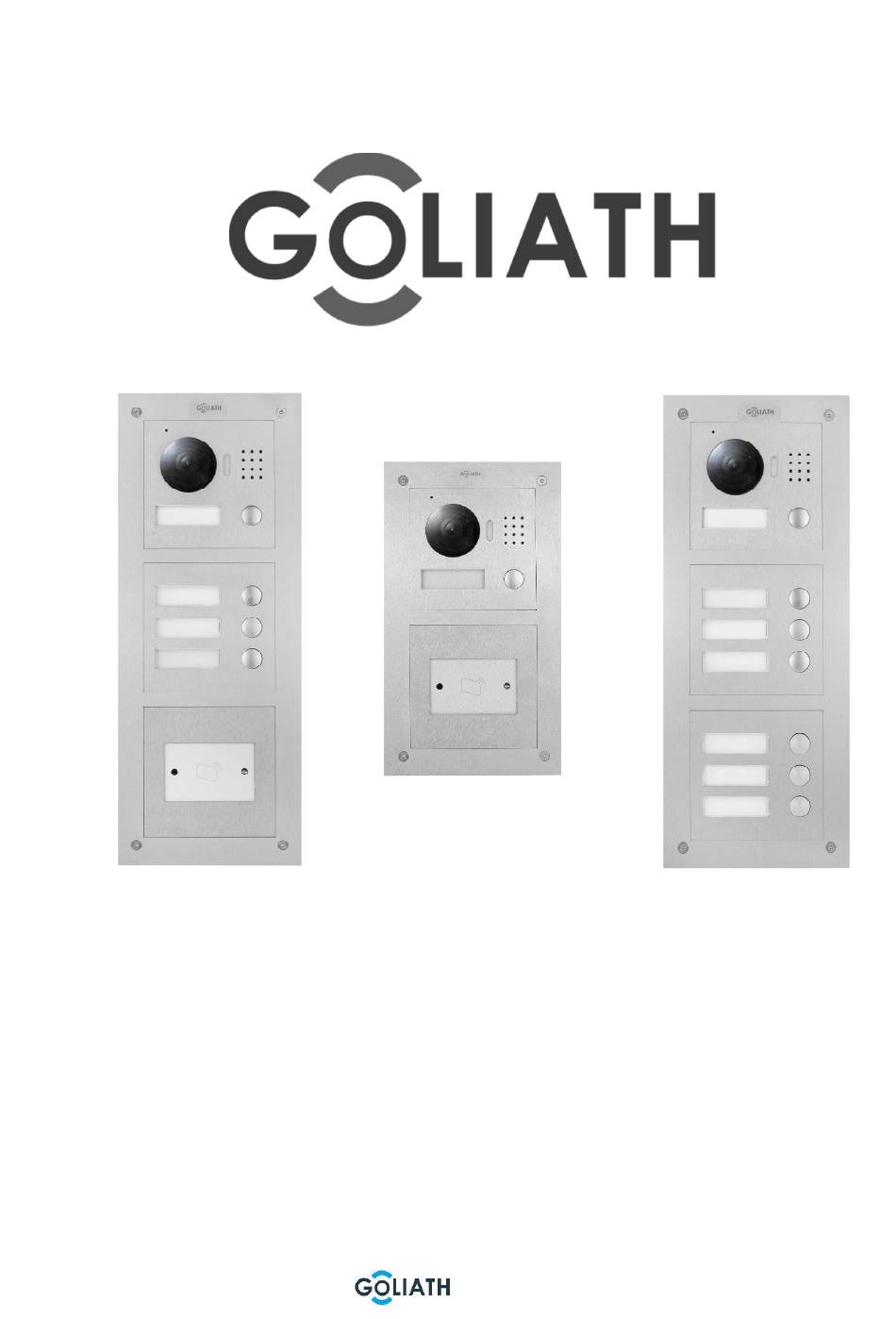

- Seite 1 AV-VTA05-Serie Benutzerhandbuch VTA05-Serie - Benutzerhandbuch V 1.07.17 Seite 1 von 47 © 2015 All Rights Reserved.
-
Seite 2: Wichtige Sicherheitshinweise Und Informationen
Nehmen Sie das Gerät nicht ohne professionelle Hilfe auseinander. Warnung • Das Gerät kann über DC 12V oder den speziellen Goliath PoE betrieben werden. Verwenden Sie vorher genannte Spannungsversorgung. Andernfalls kann es zu Stromschlägen und Bränden kommen oder die Anlage kann beschädigt werden. -
Seite 3: Inhaltsverzeichnis
AV-VTA05-Serie Benutzerhandbuch Inhaltsverzeichnis Produktübersicht 1.1 Modullliste…………………………………………………………………………………………………… 5 1.2 Aufbau…………………………………………………………………………………………………………. 6 1.2.1 Kameramodul……………………………………………………………………………………………. 6 1.2.2 Klingelmodul……………………………………………………………………………………………… 8 1.2.3 Tastaturmodul…………………………………………………………………………………………… 10 1.2.4 RFID Kartenleser……………………………………………………………………………………….. 11 1.2.5 Fingerabdruckscanner………………………………………………………………………………. 12 Installation 2.1 Verkabelung…………………………………………………………………………………………………. 13 2.1.1 Normal offene Relaisanbindung………………………………………………………………… 14 2.1.2 Normal geschlossene Relaisanbindung …………………………………………………….. 15 2.2 Befestigung Aufputz…………………………………………………………………………………….. - Seite 4 AV-VTA05-Serie Benutzerhandbuch Web Konfiguration 4.1 Login……………………………………………………………………………………………………………. 35 4.2 Systemkonfig……….………………………………………………………………………………………. 35 4.2.1 Lokale Konfig…….………………………………………………………………………………………. 35 4.2.2 A&C Manager….………………………………………………………………………………………… 36 4.2.3 Gesprächsmanager.………………………………………………………………………………….. 37 4.2.4 Sound contolieren.……………………………………………………………………………………. 37 4.2.5 Systemzeit……..…………………………………………………………………………………………. 37 4.2.6 Fassaden Gestalt….……………………………………………………………………………………. 37 4.2.7 LAN-Konfig………………………………………………………………………………………………… 38 4.2.8 Intern Manager….……………………………………………………………………………………… 38 4.2.9 Netzwerkkonfig…………………………………………………………………………………………. 38 4.2.10 Video Einst……………………………….………………………………………………………………...
-
Seite 5: Produktübersicht
AV-VTA05-Serie Benutzerhandbuch 1. Produktübersicht 1.1. Modulliste Die IP Außenstationen für Mehrfamilienhäuser bestehen aus unabhängigen Modulen, die variabel kombiniert werden können. Diese sind in der Nachfolgenden Tabelle aufgeführt. Nr. Modellnummer Modulname Funktion Vorhandensein, Anzahl AV-VTA05-1 Kameramodul Videobild, Zwingend Lautsprecher erforderlich, 1 und Mikrofon AV-VTA05-3 Klingeltasten... -
Seite 6: Aufbau
AV-VTA05-Serie Benutzerhandbuch 1.2. Aufbau 1.2.1. Kameramodul 1.2.1.1. Vorderseite Bezeichnung Funktion Beleuchtetes Sie können hier z.B. die Hausnummer Feld o.ä. hineinschreiben Klingeltaste Anruf bei einer Innenstation Mikrofon Audio Input Kamera Nimmt die Umgebung auf LED Licht LED um Sicht bei schwachen Lichtverhältnissen zu verbessern Lautsprecher Audio Output... -
Seite 7: Rückseite
AV-VTA05-Serie Benutzerhandbuch 1.2.1.2. Rückseite Nr. Bezeichnung Funktion Hier können Sie den Kamerawinkel Kamerawinkel einstellen, um den Aufnahmebereich einzustellen. Knopf löst Alarm aus, wenn Sabotagekontakt Außenstation von der Wand entfernt wird Über ein RJ59 Konverter Kabel wird Netzwerkanschluss hier die Außenstation ins Netzwerk eingebunden Weitere Für Strom, Türöffner, Türsensor... -
Seite 8: Klingelmodul
AV-VTA05-Serie Benutzerhandbuch 1.2.2. 3 Klingel Modul 1.2.2.1. Vorderseite Bezeichnung Funktion Namensschild Beleuchtete Namensschilder Klingeltaste für Anruf bei der Klingeltaste Innenstation des jeweiligen Teilnehmers V 1.07.17 Seite 8 von 47 © 2015 All Rights Reserved. - Seite 9 AV-VTA05-Serie Benutzerhandbuch 1.2.2.2. Rückseite Bezeichnung Funktion Moduleingang Verbindung mit anderen Modulen (z.B. Kameramodul, Modulausgang Kartenmodul etc.) V 1.07.17 Seite 9 von 47 © 2015 All Rights Reserved.
-
Seite 10: Tastaturmodul
AV-VTA05-Serie Benutzerhandbuch 1.2.3. Tastaturmodul Funktion Anruf beim Management Center (In Europa nicht verfügbar) Zifferntasten, für Passworteingabe Bsp. Passwort: #+Passwort+# Anrufen Hinweis: Die Rückseite des Tastaturmoduls entspricht der Rückseite des Klingelmoduls V 1.07.17 Seite 10 von 47 © 2015 All Rights Reserved. -
Seite 11: Rfid Kartenleser
AV-VTA05-Serie Benutzerhandbuch 1.2.4. RFID Kartenleser Bezeichnung Funktion RFID Chip auflegen und die Tür wird Kartenleser geöffnet Erkennt wenn sich jemand nähert und Näherungssensor schaltet die Beleuchtung der Namensschilder usw. ein Hinweis: Die Rückseite des Kartenlesemoduls entspricht der Rückseite des Klingelmoduls V 1.07.17 Seite 11 von 47 ©... -
Seite 12: Fingerabdruckscanner
AV-VTA05-Serie Benutzerhandbuch 1.2.5 Fingerabdruckscanner Bezeichnung Funktion Öffnet die Türe, wenn ein Fingerabdruckscanner eingespeicherter Fingerabdruck gescannt wurde. Hinweis: Die Rückseite des Kartenlesemoduls entspricht der Rückseite des Klingelmoduls V 1.07.17 Seite 12 von 47 © 2015 All Rights Reserved. -
Seite 13: Installation
AV-VTA05-Serie Benutzerhandbuch 2. Installation Die Außenstation kann auf zwei unterschiedliche Arten befestigt werden. Entweder mit einer Aufputz- oder einer Unterputzdose. Unter Punkt 2.2. und 2.3. finden Sie eine Schritt für Schritt Anleitung für die jeweilige Befestigungsmethode 2.1. Verkabelung Anschluss Funktion Netzwerk Über ein RJ45 Konverter Kabel wird hier die Außenstation ins Netzwerk... -
Seite 14: Normal Offene Relaisanbindung
AV-VTA05-Serie Benutzerhandbuch 2.1.1. Schaltplan für normal offene Relaisanbindung Wenn die Außenstation mit einem elektrischen Schloss verbunden wird, muss das Minus-Kabel an „COM“ Anschluss (Nr. 12) und das Plus-Kabel an den „NO“ Anschluss (Nr. 10) angebunden werden. Wenn die Außenstation mit dem Taster zum Öffnen der Türe verbunden werden soll, muss ein Ende mit „UNLOCK BUTTON“... -
Seite 15: Normal Geschlossene Relaisanbindung
AV-VTA05-Serie Benutzerhandbuch 2.1.2. Schaltplan für normal geschlossene Relaisanbindung Wenn die Außenstation mit einem elektromagnetischen Schloss verbunden werden soll, muss das Plus-Kabel an „NC“ (Nr. 11) und das Minus-Kabel an „COM“ (Nr. 12) angeschlossen werden. V 1.07.17 Seite 15 von 47 ©... -
Seite 16: Befestigung Aufputz
AV-VTA05-Serie Benutzerhandbuch 2.2. Befestigung Aufputz Bezeichnung Bild Menge M4 x 40 Sechskant Senkkopfschraube M3 x 6 Kreuzschlitz 4 für jedes Senkkopfschraube Modul ST3 x 18 Kreuzschlitz Senkkopfschraub 6 x 30 mm Dübel Schritt 1: Befestigen Sie die Aufputzdose an der Wand. Bohren Sie dafür Löcher passend für die mitgelieferten 6 x 30 mm Dübel. - Seite 17 AV-VTA05-Serie Benutzerhandbuch • Schließen Sie die Außenstation erst an den Strom an, nachdem alle Module ordentlich verbunden wurden. Andernfalls werden nachträglich verbundene Module nicht funktionieren. V 1.07.17 Seite 17 von 47 © 2015 All Rights Reserved.
-
Seite 18: Befestigung Unterputz
AV-VTA05-Serie Benutzerhandbuch 2.3. Befestigung Unterputz Bezeichnung Bild Menge M4 x 40 Sechskant Senkkopfschraube M3 x 6 Kreuzschlitz 4 für jedes Senkkopfschraube Modul Schritt 1: Machen Sie ein für die Unterputzdose passendes Loch in die Wand. Bitte achten Sie genau auf die Abmessungen der Dose. Schritt 2: Drücken Sie die Unterputzdose in die Wand bis die überstehenden Flächen auf der Wand aufliegen. - Seite 19 AV-VTA05-Serie Benutzerhandbuch V 1.07.17 Seite 19 von 47 © 2015 All Rights Reserved.
-
Seite 20: Erstinstallation
AV-VTA05-Serie Benutzerhandbuch 3. Erstinstallation ACHTUNG: Vor dem ersten Anschließen beachten • Machen Sie sich mit der Verkabelung, der Installation und der Benutzung des Gerätes vertraut • Kontrollieren Sie die Verkabelung um Kurzschlüsse und nicht geschlossene Stromkreise zu vermeiden • Nach der Kontrolle können Sie das Gerät an den Strom anschließen •... - Seite 21 AV-VTA05-Serie Benutzerhandbuch Schritt 3: Testen Sie die Verbindung mit einem Pingtest. Gehen Sie auf Start und geben „CMD“ ein. Es öffnet sich ein Fenster. Tippen Sie hier „ping + IP Adresse“ ein und drücken Sie Enter. War der Pingtest erfolgreiche (Siehe Bild) gehen Sie weiter zu Schritt 4.
-
Seite 22: Systemzeit
AV-VTA05-Serie Benutzerhandbuch Gehen Sie nun auf Systemkonfig Netzwerkkonfig TCP/IP Stellen Sie IP Adresse, Standardgateway und Subnetzmaske passend für Ihr Netzwerk ein. Hinweis: Nach dem Einstellen der IP starten die Webanwendung und die Außenstation neu. Sie werden automatisch auf die neue IP Adresse verbunden. -
Seite 23: Lan-Konfig
AV-VTA05-Serie Benutzerhandbuch 3.1.3. LAN-Konfig Gehen Sie auf Systemkonfig LAN-Konfig um Gebäude Nr., Gebäude Einheit usw. einzustellen. Wenn Sie alle Einstellungen vorgenommen haben, bestätigen Sie mit „OK“. Sie sollten die Station neu starten, um die Änderungen wirksam zu machen. Bezeichnung Hinweis Gebäude-Nr. -
Seite 24: Intern Manager
AV-VTA05-Serie Benutzerhandbuch 3.2. VTI Info Schritt 1: Binden Sie eine Innenstation an. Gehen Sie auf Systemkonfig Intern Manager Gehen Sie auf hinzufügen und geben Sie die entsprechenden Daten ein. Bestätigen Sie mit „OK“. Hinweis: • Felder mit „*“ sind Pflichtfelder. •... - Seite 25 AV-VTA05-Serie Benutzerhandbuch Schritt 2: Stellen Sie ein welche Klingeltaste mit welcher Wohneinheit (Raumnummer) verbunden werden soll. 1) Gehen Sie auf Systemkonfig Lokale Konfig Fassadengestalt. Wählen Sie das Modul so aus, dass es dem tatsächlichen Aufbau entspricht. Wählen Sie das Kameramodul oder das 3 Klingel Modul aus und wählen Sie eine Raumnummer aus.
-
Seite 26: Mgt Center
AV-VTA05-Serie Benutzerhandbuch 3.3. MGT CENTER WICHTIG: DIESER SERVICE IST IN EUROPA NICHT VERFÜGBAR!!! Unter Systemkonfig LAN-Konfig können sie die Verbindung zu Innenstationen und dem MGT CENTER einstellen. Stellen Sie die IP Adresse und Port des MGT Centers ein. Nach dem die Einstellungen vollständig sind, starten Sie die Außenstation neu. -
Seite 27: Ftp
AV-VTA05-Serie Benutzerhandbuch 3.4. FTP Info Nachdem Sie die FTP Einstellungen vorgenommen haben, können Sie Daten auf diesem FTP Server abspeichern. Gehen Sie auf Systemkonfig Netzwerkkonfig FTP und geben Sie IP Adresse, Port, Benutzername und Passwort für den FTP Server ein und Bestätigen Sie die Einstellungen mit „OK“. -
Seite 28: Tür Öffnen
AV-VTA05-Serie Benutzerhandbuch 3.5.3. Tür öffnen Es werden sechs Methoden zum Tür öffnen unterstützt. 1. Das Management Center öffnet die Tür Wenn das Management Center angerufen wird, das Kamerabild sieht oder die Außenstation anruft, kann es die Tür ferngesteuert öffnen. Wenn die Gesprächszeit abläuft oder der Anruf beendet wird, geht die Außenstation in den Standby Modus. -
Seite 29: Karten Verwaltung
AV-VTA05-Serie Benutzerhandbuch 3.5.4. Karten Verwaltung (Nur für Außenstationen mit Kartenlesemodul) Es können bis zu 10.000 Karten verwaltet werden. Fügen Sie zunächst unter Systemkonfig Lokale Konfig Fassadengestalt das RFID Modul hinzu. Starten Sie anschließend den Browser neu. Verwaltung über die WEB Benutzeroberfläche Gehen Sie auf Systemkonfig Lokale Konfig A&C Manager,... -
Seite 30: Fingerabdrücke
AV-VTA05-Serie Benutzerhandbuch 3.5.6. Fingerabdrücke zum Öffnen der Tür einspeichern HINWEIS: Für das einspeichern der Fingerabdrücke benötigen Sie einen Windows PC und den Internetexplorer (Nicht mit der Windows Edge App verwechseln). Installieren Sie das Plugin, wenn Sie dazu aufgefordert werden. Fügen Sie zunächst unter Systemkonfig Lokale Konfig Fassadengestalt das Fingerprintmodul hinzu. -
Seite 31: Gesprächs Manager
AV-VTA05-Serie Benutzerhandbuch 3.5.7. Gespräch Manager Es wird der Upload von Anrufzeiten, Zeiten zu denen die Tür geöffnet wurde und von Snapshots unterstützt. • Gesprächsaufz. hochladen Gehen Sie im WEB Interface auf Systemkonfig Lokale Konfig Gespräch Manager, um das hochladen von Gesprächsinformationen zu aktivieren. -
Seite 32: Nachricht Hinterlassen
AV-VTA05-Serie Benutzerhandbuch Hinweis: Die Nachrichten Funktion kann nur aktiviert werden, wenn die Gesprächszeit an der Innenstation nicht auf 0 Sekunden eingestellt ist. • Upload auf SD Karte der Innenstation Wenn die Innenstationen SD-Speicherkarten unterstützen und Sie eine SD Karte in die Innenstation eingebaut haben, kann der Besucher eine Nachricht hinterlassen. -
Seite 33: Sicherung Und Wiederherstellen
AV-VTA05-Serie Benutzerhandbuch 3.5.9. Sicherung und Wiederherstellen • Standard - Im WEB Interface der Außenstation können Sie unter Systemkonfig jeden Default Button benutzen, um die jeweiligen Einstellungen auf die Werkseinstellungen zurückzusetzen. - Gehen Sie im Webinterface auf Systemkonfig Lokale Konfig Konfig-Manager und gehen Sie auf „Standard Alle“ um alle Einstellungen auf Werkseinstellungen zurückzusetzen. -
Seite 34: Sabotage
AV-VTA05-Serie Benutzerhandbuch -Exportieren von Einstellungen: Wenn Sie Einstellungen Exportieren werden Lokale Konfig, LAN-Konfig, Netzwerk Konfig, Video Einst. usw. als *.Backup Datei lokal auf Ihrem Computer gespeichert. Importieren Sie Einstellungen, wenn Sie Einstellungen wiederherstellen möchten. - Importieren: Gehen Sie im WEB Interface auf Systemkonfig Lokale Konfig Konfig-Manager. -
Seite 35: Web Konfiguration
AV-VTA05-Serie Benutzerhandbuch 4. Web Konfiguration Dieses Kapitel beschreibt das WEB Interface der Außenstation, sowie die Einstellungen die Sie vornehmen können. 4.1. Login Öffnen Sie den Internet Explorer und tippen Sie die IP Adresse der Außenstation ein. Geben Sie Benutzername und Passwort (admin/admin) ein und gehen Sie auf „Login“... -
Seite 36: A&C Manager
AV-VTA05-Serie Benutzerhandbuch 4.2.2. A&C Manager HINWEIS: Abhängig davon, welche Module Sie angebunden haben tauchen hier unterschiedliche Menüfunktionen auf. Bezeichnung Funktion Antwortabstand entsp. Zeitintervall, dass vergehen muss zwischen einem Öffnen der Tür und dem nächsten Öffnen Periode entsp. Zeit in Sekunden die die Tür geöffnet bleibt Türsensor Prüfzeit Wenn Sie nur einen Türsensor benutzen, setzten Sie den Haken bei „Check Door Sensor Signal... -
Seite 37: Gesprächsmanager
AV-VTA05-Serie Benutzerhandbuch Auto Wenn Aktiviert, macht die Außenstation 3 Fotos Momentaufnahme sobald jemand klingelt und an der Innenstation niemand den Anruf entgegen nimmt. Entsperraufz. Hochl. Aktiviert: Informationen zum Tür öffnen an das MGT Center hochgeladen. Kartenausg. ① Drücken Sie den „Issue Card“ Button; ②Platzieren Sie die RFID Karte auf dem Lesemodul;... -
Seite 38: Lan-Konfig
AV-VTA05-Serie Benutzerhandbuch 4.2.6.1. Konfig-Manager Benutzen Sie den Config Manager um Ihre Einstellungen zu Im- oder Exportieren, Backups zu erstellen oder die Anlage auf Werkseinstellungen zurückzusetzen. Beachten Sie auch Punkt 3.5.7. 4.2.7. LAN-Konfig Sie können hier VTO No., die Verbindung zum MGT Center usw. einstellen. - Seite 39 AV-VTA05-Serie Benutzerhandbuch 4.2.9.3. P2P Im Menüpunkt P2P können Sie die Einstellungen zum Nutzen der Handyapp vornehmen. Setzen Sie den Haken bei „Aktivieren“. Nach kurzer Zeit sollte der Status auf „online“ wechseln. Falls nicht, starten Sie bitte Anlage und Browse neu und überprüfen Sie alle Einstellungen.
- Seite 40 AV-VTA05-Serie Benutzerhandbuch 3. Unter „Intern Manger sehen Sie alle eingepflegten Master Innenstationen mit IP Adresse und Raumnummer. Für jede Master- Innenstation (und damit für jede Wohneinheit) kann hier ein eigener QR-Code erstellt werden. Drücken Sie dazu auf und vergeben Sie anschließend einen Benutzername und ein Kennwort.
-
Seite 41: Video Einst
AV-VTA05-Serie Benutzerhandbuch 4.2.10. Video Einst Hier nehmen Sie Video- und Audioeinstellungen vornehmen. Bezeichnung Funktion Video Format Stellen Sie ein welches Videoformat die Kamera darstellen soll. Möglich sind D1 und WVGA; D1 Auflösung ist 704x576 Pixel, WVGA 800x480 Frame Rate Bilder pro Sekunde Brightness Einstellungen zu Helligkeit, Kontrast, Sättigung und Farbe. -
Seite 42: Userverw
AV-VTA05-Serie Benutzerhandbuch 4.2.11. Userverw Um Benutzereinstellungen vorzunehmen müssen Sie als Administrator angemeldet sein. • Add User Um einen Benutzer hinzuzufügen, gehen Sie auf „Add User“ und geben Sie die Benutzerinformationen ein. • Modify User Klicken Sie in den Benutzereinstellungen auf . -
Seite 43: Statusstatistik
AV-VTA05-Serie Benutzerhandbuch werden. Wird die Tür mit einer Karte geöffnet werden die Karteninformationen gespeichert. Wird die Tür von der Innenstation aus geöffnet, werden Informationen der Innenstation gespeichert (Room No.). 4.4. Statusstatistik 4.4.1. VTH Status Hier können Sie den Verbindungsstatus der Innenstationen sehen. •... -
Seite 44: Faq
AV-VTA05-Serie Benutzerhandbuch 5. FAQs 1. F: Ich habe die Klingeltaste gedrückt, aber die Außenstation hat keinen Anruf getätigt? A: Bitte überprüfen Sie die Kabelverbindungen und die Einstellungen. 2. F: Wie beende ich einen Anruf, wenn ich den Anruf gestartet habe? A: Drücken Sie erneut die Klingeltaste. -
Seite 45: Technische Daten
AV-VTA05-Serie Benutzerhandbuch 6. Technische Daten 6.1. Außenstation Modell AV-VTA05-1 Eingebauter Haupt Prozessor Mikroprozessor System Betriebssystem Linux OS Video H.264 Kompression Video Input/ Megapixel CMOS HD Kamerasensor Kamera Nachtsicht Wird unterstützt Omnidirektionales Input Mikrofon Audio Output Eingebauter Lautsprecher Unterstützt Bidirektionale Gespräch Gespräche Eingabe Mechanische Taste... -
Seite 46: Unterputzdose
AV-VTA05-Serie Benutzerhandbuch 110.7mm x 118.1mm x Abmessungen 42.3mm (Abdeckung der Linse mit einbezogen) Gewicht 0.3 kg Modul 3 Klingeltasten Kartenleser Tastatur Näherungssensor Nicht unterstützt Nicht unterstützt Nicht unterstützt Allgem Strom- Standby<0.1W Standby<0.1W Standby<0.1W verbrau In Betrieb < 0.45 In Betrieb < 0.45 In Betrieb <... -
Seite 47: Abschließende Hinweise
• Sollten Sie irgendwelche Fragen haben wenden Sie sich an unseren Kundenservice • Entsorgung: In Deutschland sind Sie verpflichtet Elektroschrott gesondert zu entsorgen. Wenden Sie sich für die Entsorgung an Ihre Kommune oder Ihren Verkäufer. GOLIATH INTERCOM c/o Avaloid GmbH Elisabeth-Selbert-Str. 19b 40764 Langenfeld V 1.07.17 Seite 47 von 47 ©...
