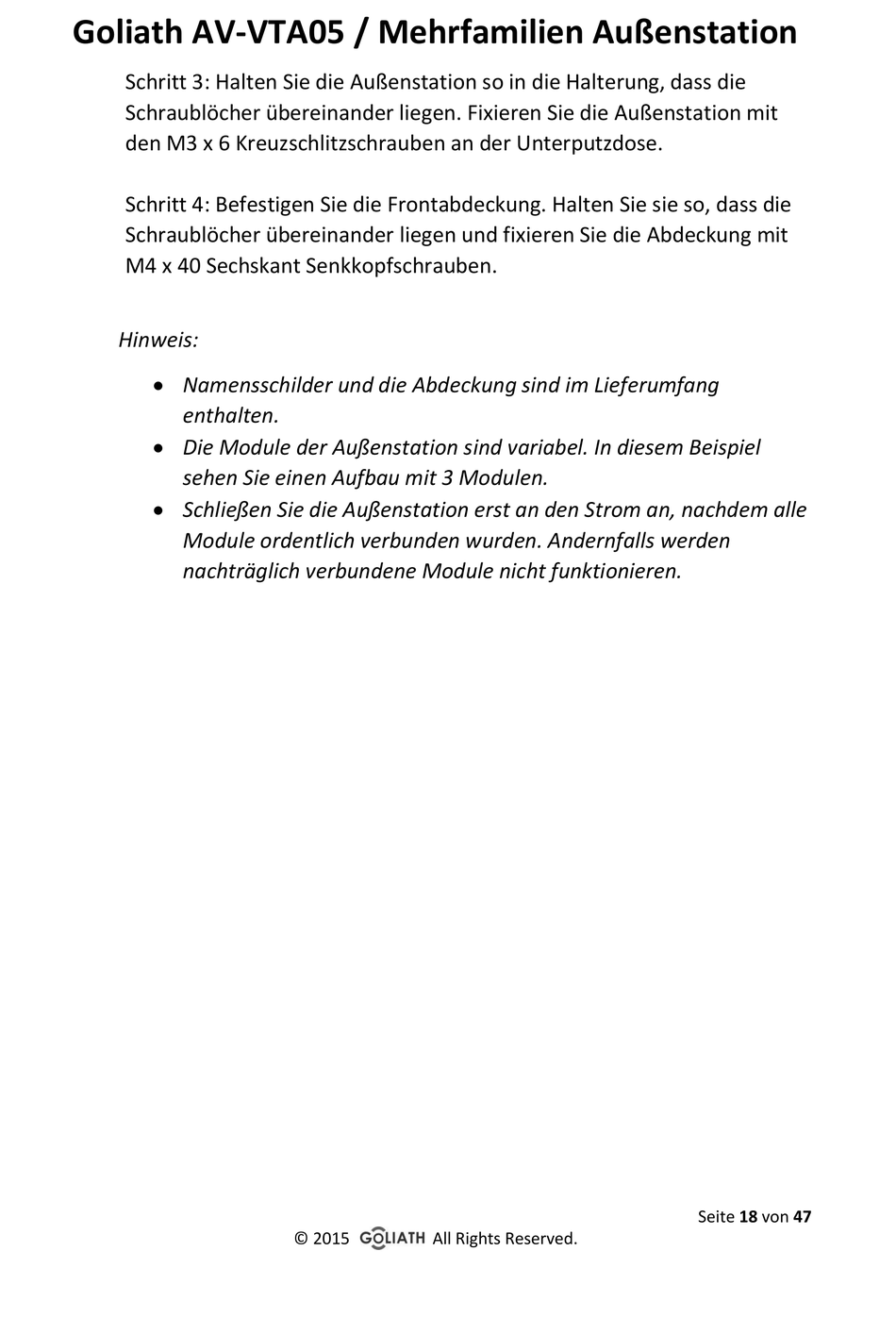

Goliath AV-VTA05 / Mehrfamilien Außenstation
Schritt 3: Halten Sie die Außenstation so in die Halterung, dass die
Schraublöcher übereinander liegen. Fixieren Sie die Außenstation mit
den M3 x 6 Kreuzschlitzschrauben an der Unterputzdose.
Schritt 4: Befestigen Sie die Frontabdeckung. Halten Sie sie so, dass die
Schraublöcher übereinander liegen und fixieren Sie die Abdeckung mit
M4 x 40 Sechskant Senkkopfschrauben.
Hinweis:
 Namensschilder und die Abdeckung sind im Lieferumfang
enthalten.
 Die Module der Außenstation sind variabel. In diesem Beispiel
sehen Sie einen Aufbau mit 3 Modulen.
 Schließen Sie die Außenstation erst an den Strom an, nachdem alle
Module ordentlich verbunden wurden. Andernfalls werden
nachträglich verbundene Module nicht funktionieren.
