4. Technische Daten

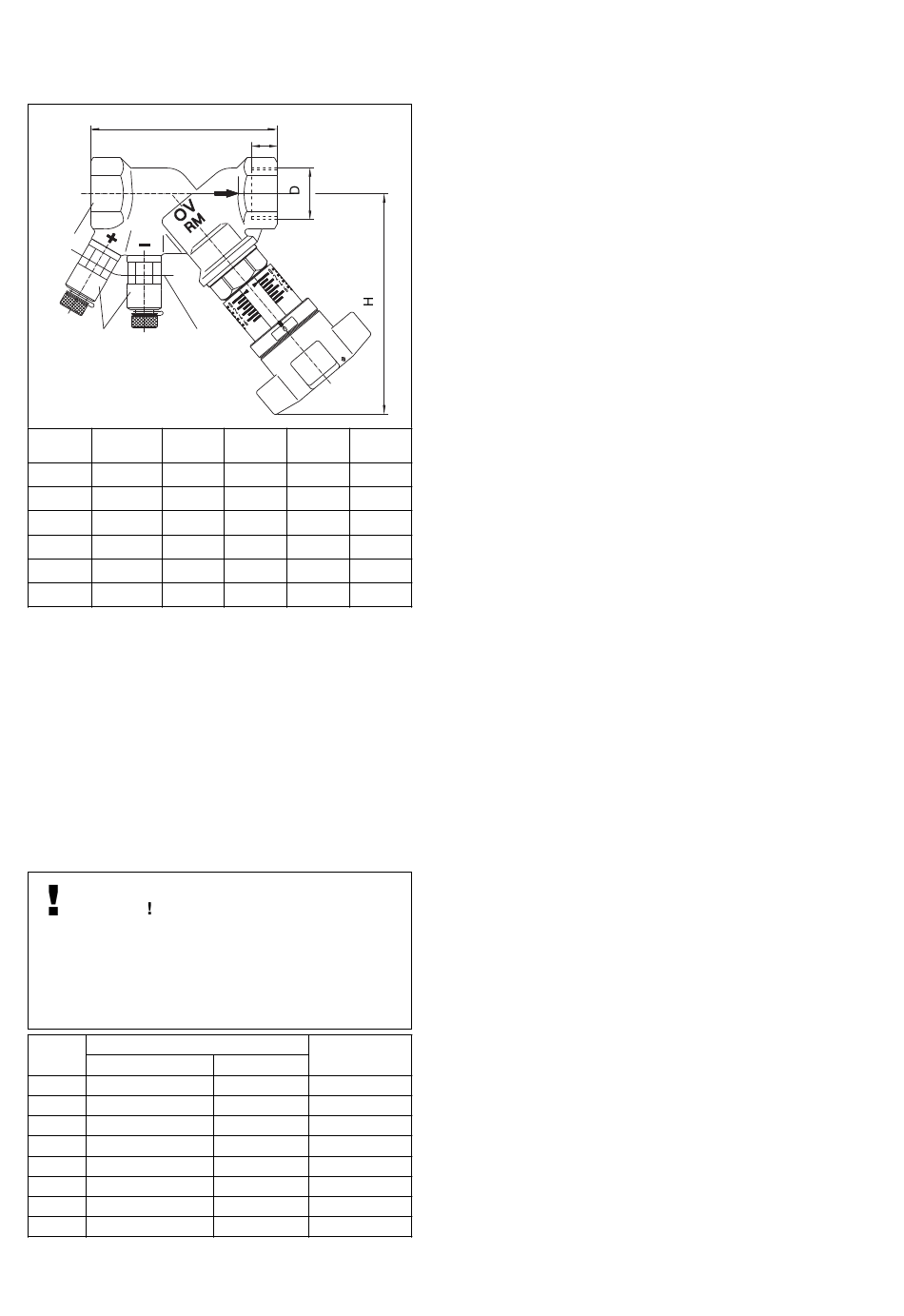

4.1. Maße
L
SW
Kennzeichnungs-
Messventil
schild mit kv-Wert
der Messblende
D
DN t
EN 10226-1
1
15 Rp ⁄ 13,2
2
3
20 Rp ⁄ 14,5
4
25 Rp 1 16,8
1
32 Rp 1 ⁄ 19,1
4
1
40 Rp 1 ⁄ 19,1
2
50 Rp 2 25,7
4.2. Leistungsdaten
Anschlüsse: Messventile sind mit ,,classic"-
Messtechnik ausgerüstet.
Medium: Wasser und Wasser- Glykolgemische.
Nicht für Dampf, ölhaltige und aggres -
sive Medien geeignet.
Einbaulage: beliebig, jedoch gut zugänglich.
Max. Betriebstemperatur t
Min. Betriebstemperatur t
Max. Betriebdruck p :
s
GEFAHR
Es ist durch geeignete Maßnahmen (z.B.
Sicherheitsventile) sicherzustellen, dass die
max. Betriebsdrücke sowie die max. und min.
Betriebstemperaturen nicht überschritten bzw.
unterschritten werden.
K
vs
DN
Messblende
15 LF 0,55
15 MF 1,20
15 HF 2,20
20 4,25
25 8,60
32 15,9
40 23,4
50 47,0
* Minimaler Durchfluss in l/h bei einen Druckverlust
von 1 kPa (10 mbar) über der Messblende.
2
t
L H SW
87 114 27
96 116 32
102 119 41
119 136 50
132 140 55
163 151 70
: MTR: 150°C
s
MPR: 120°C
: MTR/MPR: -20°C
s
MTR: 25 bar (2500 kPa)
MPR: 16 bar (1600 kPa)
Min.
ges. Ventil Durchfluss*
0,55 55
1,15 120
2,1 220
3,7 425
6,1 860
12,5 1590
18,1 2340
30,5 4700
Durchflussdiagramme: siehe Datenblatt (im Hand-
buch Technik bzw. unter www.oventrop.de)
4.3. Materialien
Ventilgehäuse und Kopfstück aus Rotguss, Spindel
und Ventilkegel aus entzinkungsbeständigem Mes-
sing (Ms-EZB), Kegel mit Dichtung aus PTFE,
wartungsfreie Spindelabdichtung durch doppelten
O-Ring.
5. Gerätebeschreibung
5.1. Anwendungsbereich
Die Oventrop „Hydrocontrol MTR/MPR" werden
in die Rohrleitungen von Warmwasser-Zentralhei-
zungs- und Klimaanlagen eingebaut und ermögli-
chen den hydraulischen Abgleich der Stranglei-
tungen unter einander.
5.2. Aufbau und Funktion
Die Oventrop „Hydrocontrol MTR/MPR" bestehen
aus einem Schrägsitzgehäuse, einem Oberteil mit
Handrad zur Voreinstellung und einer Messblende.
5.4. Kennzeichnung
Angaben auf dem Gehäuse:
OV Hersteller
RM Ventiltyp „Hydrocontrol MTR/MPR"
DN Nennweite
PN Nenndruck
6. Montage
6.1. Lieferumfang
Kontrollieren Sie die Armatur vor dem Einbau auf
Vollständigkeit und auf mögliche Transportschäden.
6.2. Montageort und Lage
Bevor das Ventil in die Rohrleitung eingesetzt wird,
ist diese gründlich zu spülen. Es empfiehlt sich
der Einbau eines Oventrop Schmutzfängers.
Die Einbaulage ist beliebig (waagerecht, schräg
od. senkrecht, in steigende oder fallende Abschnitte).
Es ist jedoch darauf zu achten, dass die Armatur
immer in Pfeilrichtung durchströmt wird und vor
der Armatur ein gerades Rohrstück mit L = 5 x Ø
vorhanden ist.
Der Einsatz des Strangregulierventils ist sowohl
im Vorlauf als auch im Rücklauf möglich.
Die Durchflussdiagramme gelten für den Einsatz
des „Hydrocontrol MTR/MPR" im Vor- und Rücklauf,
wenn die Strömungsrichtung mit der Pfeilrichtung
übereinstimmt.
Des Weiteren sollten das Handrad und die Mess-
anschlüsse im eingebauten Zustand gut zugänglich
sein.
