RO
7.3 Întrerupător pornire/oprire (Fig. 11)
Pentru pornire apăsaţi pe „1" pe întrerupătorul de
pornire/oprire (16).
Înainte de începerea tăierii trebuie să aşteptaţi
până când discul de separare a atins turaţia
maximă şi pompa cu apă de răcire (13)
transportă apa până pe discul de separare.
Pentru oprire apăsaţi pe „0" pe întrerupătorul de
pornire/oprire (16).
7.4 Tăieturi la 90° (Fig. 12-13)
Desfaceţi ambele şuruburi (30).
Desfaceţi şurubul cu mâner în stea (29).
Poziţionaţi opritorul în unghi drept (5) la 90° şi
strângeţi din nou şurubul cu mâner în stea (29).
Strângeţi la loc şuruburile (30) pentru a fixa
opritorul în unghi drept (5).
Împingeţi capul aparatului (31) în spate folosind
mânerul (9).
Aşezaţi plăcile pe şina opritoare (6) şi opritorul în
unghi drept (5).
Porniţi aparatul.
Atenţie: Aşteptaţi până când apa de răcire
ajunge la discul de separare (2).
Trageţi capul aparatului (31) încet şi uniform de
mâner (9) în faţă prin placă.
După terminarea tăieturii opriţi din nou aparatul.
7.5 Tăietură diagonală la 45° (Fig. 14)
Reglaţi opritorul în unghi drept (5) la 45°
Efectuaţi tăietura aşa cum este explicat la 7.4.
7.6 45° Tăietură longitudinală, „Jolly" (Fig. 15)
Desfaceţi şurubul cu mâner în stea (10)
Înclinaţi şina de ghidaj (7) în stânga la 45° pe
raportor (32).
Strângeţi la loc şurubul cu mâner în stea (10).
Efectuaţi tăietura aşa cum este explicat la 7.4.
7.7.Schimbarea discului de separare cu diamant
(Fig. 16-17)
Scoateţi ştecherul din priză.
Desfaceţi cele patru şuruburi (33) şi îndepărtaţi
protecţia discului (8).
Cu ajutorul cheii (26) desfaceţi piuliţa flanşă în
direcţia de deplasare a discului de separare (2).
(Atenţie: filet spre stânga). Fixaţi cheia (25) pe
arborele motorului şi ţineţi contra.
Îndepărtaţi flanşa exterioară (34) şi discul de
separare (2).
Curăţaţi flanşa de prindere înainte de montajul
unui nou disc de separare.
Montaţi şi fixaţi noul disc de separare în ordinea
inversă.
Atenţie: Respectaţi direcţia de rotire a discului de
separare!
20
15.01.2008 19:33 Uhr Seite 20
Montaţi la loc protecţia discului (8).
8. Funcţionare laser (Figura 18 - 21)
8.1 Funcţionarea
Pornire: Deplasaţi întrerupătorul de pornire/oprire
(46) în poziţia „I".
Oprire: Deplasaţi întrerupătorul de pornire/oprire (46)
în poziţia „O".
Porniţi laserul (45). O rază laser este proiectată pe
materialul de prelucrat şi vă indică direcţia tăieturii.
Cu ajutorul şurubului (47) laserul poate fi reglat
suplimentar. Pentru aceasta desfaceţi puţin şurubul
(47) şi reglaţi laserul (45). Strângeţi la loc şurubul
(47), după ce aţi realizat setarea dorită.

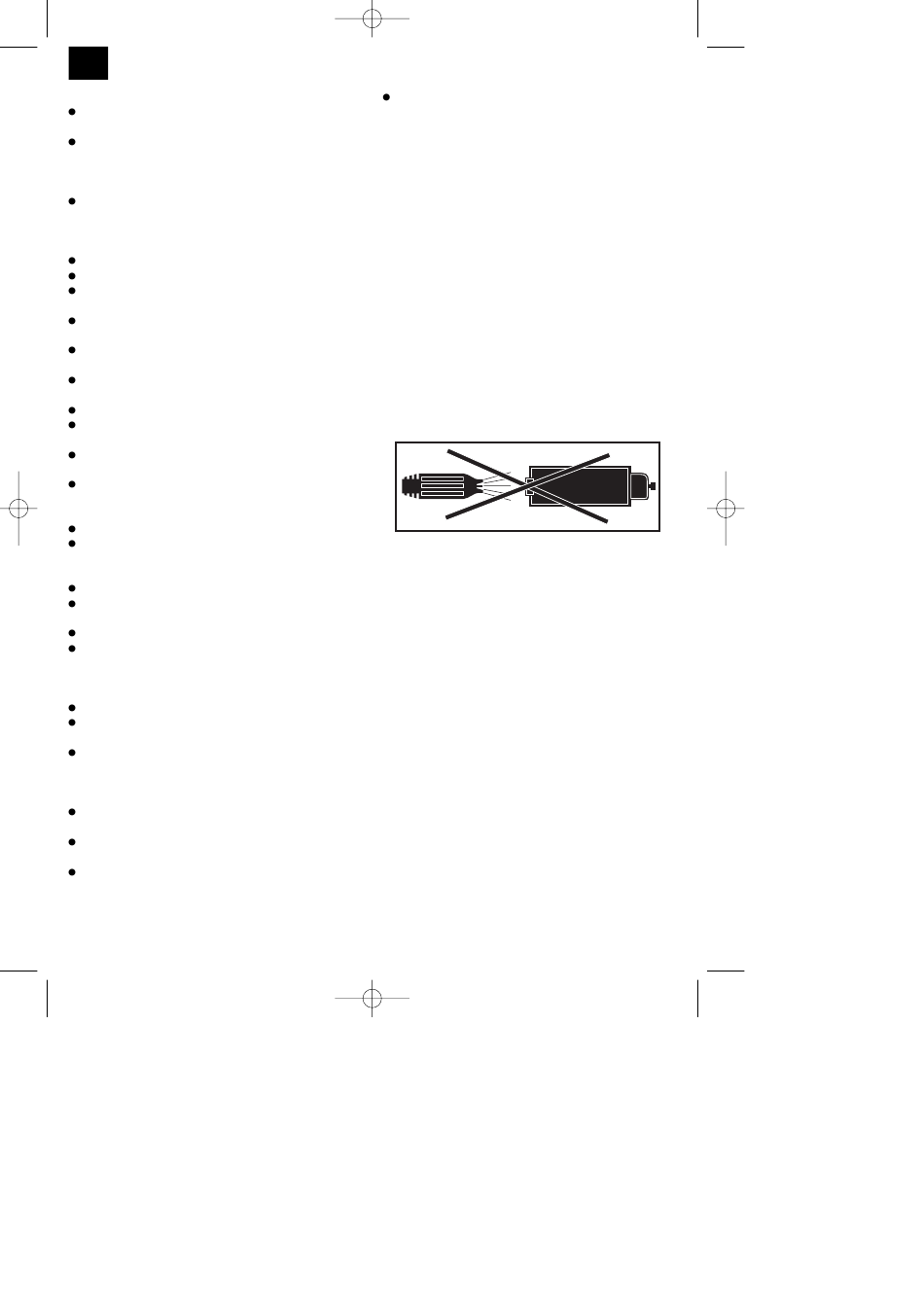

8.2 Înlocuirea bateriei
Îndepărtaţi placa de bază (49) aşa cum este indicat în
figura 20. Scoateţi bateriile uzate şi înlocuiţi-le cu
baterii noi. Montaţi la loc placa de bază (49).
Demontaţi laserul, înainte de a curăţa aparatul cu
apă.
8.3 Demontarea
Demontaţi laserul (45) prin desfacerea celor două
şuruburi cu cap hexagonal (48). Montajul se face în
ordinea inversă, tineţi cont însă, că laserul trebuie
reglat din nou.
