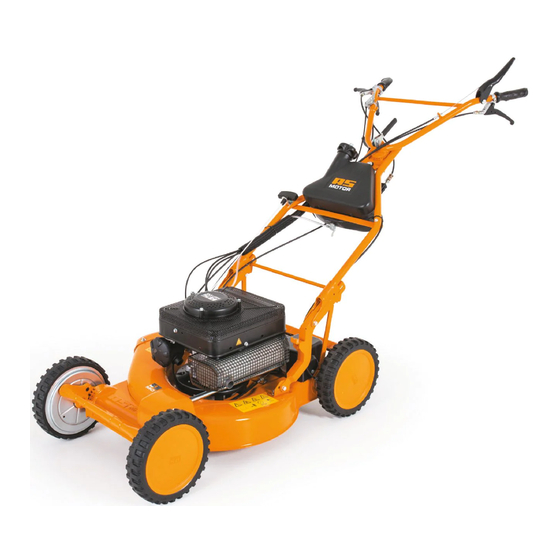

AS MOTOR AS 53 2T ES 4WD RB Betriebsanleitung
Verwandte Anleitungen für AS MOTOR AS 53 2T ES 4WD RB
Inhaltszusammenfassung für AS MOTOR AS 53 2T ES 4WD RB
- Seite 1 Betriebsanleitung Allradmäher AS 53 2T ES 4WD RB, AS 53 2T ES 4WD Ab Serien-Nr.: AS 53 2T ES 4WD RB: 033919010001, AS 53 2T ES 4WD: 033819010001 Ausgabe: 08.02.2019, V13.1 de-Original...
-
Seite 2: Hinweise Zur Betriebsanleitung
dummy Bestimmungsgemäße Hinweise zur Verwendung Betriebsanleitung Das Gerät ist ausschließlich für das Mähen Verehrte Kundin, verehrter Kunde, von gepflegten Gras- und Rasenflächen be- wir gratulieren Ihnen zu Ihrer Kaufentschei- stimmt. dung. Mit diesem Gerät haben Sie ein zuver- Jede darüber hinausgehende Verwendung ist lässiges Qualitätserzeugnis der Firma nicht zulässig. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wartung ........... Hinweise zur Betriebsanleitung .... Wartungsübersicht........20 Kontakt ............ Gerät reinigen.......... 22 Gerätedaten..........Grunddurchsicht........22 Motor warten..........22 Bestimmungsgemäße Verwendung..Zündkerze prüfen........22 Erklärung der Symbole ......Luftfilter warten........23 Symbole in der Anleitung......4 Hinterradbremse prüfen......23 Warnhinweise.......... -
Seite 4: Erklärung Der Symbole
dummy Inhaltsverzeichnis Erklärung der Symbole Achtung Gefahr von Sachschäden Symbole in der Anleitung Kennzeichnet eine mögliche Gefahr der Be- schädigung des Geräts und dessen Umge- Zum Hinweis auf besondere Gefahren werden bung. in dieser Betriebsanleitung folgende Symbole verwendet. Schilder am Gerät Warnhinweis. -
Seite 5: Typenübersicht
Das Gerät darf nur mit an- Typenübersicht gebautem Grasfangsack In dieser Betriebsanleitung sind die nachfol- oder Prallschutz betrieben genden Gerätetypen beschrieben. werden. Entsprechend ihrer Ausstattung gelten die zu- Lärm ist gesundheitsschädlich. gehörigen Beschreibungen dieser Betriebsan- Verwenden Sie persönlichen leitung. Gehörschutz, um Gehörschäden AS 53 2T ES AS 53 2T Typabhängige... -
Seite 6: Sicherheitshinweise
Sicherer Umgang mit Kraftstoff Sicherheitshinweise Kraftstoff ist giftig und extrem leicht entzünd- Informieren Sie sich! lich. Es besteht Brand- und Explosionsgefahr! Halten Sie den Kraftstoff von Zündquellen fern Lesen Sie zu Ihrer Sicherheit diese Betriebsan- und rauchen Sie nicht bei der Handhabung. leitung sorgfältig. -
Seite 7: Gerät Vor Gebrauch Prüfen
Erste Hilfe Gefahrenbereich Führen Sie bei Verschlucken von Kraftstoff oder Einatmen von Kraftstoffdämpfen kein Er- brechen herbei und suchen Sie sofort einen Arzt auf. Waschen Sie sich bei Hautkontakt sofort mit Wasser und Seife. Wechseln Sie verschmutzte Kleidung sofort. Maßnahmen im Brandfall Im Brandfall Schaum, Trockenlöschmittel oder Kohlendioxid (CO ) verwenden. -
Seite 8: Vorsicht Beim Betrieb
Vorsicht beim Betrieb Vor dem Mähen Verletzungsgefahr bei Motorstart Persönliche Schutzmaßnahmen Der Motor darf nicht gestartet werden, Tragen Sie beim Mähen immer – wenn Kraftstoff verschüttet wurde. Sicherheitsschuhe mit griffiger Sohle und lange Hosen. Mähen – in geschlossenen oder schlecht belüfteten Sie nicht mit offenen Sandalen Räumen (Vergiftungsgefahr!). -
Seite 9: Vorsicht An Hängen
Mähen Sie nur bei Tageslicht oder guter künst- – Beobachten Sie die gemähte Fläche auch licher Beleuchtung. Mähen Sie niemals bei un- nach dem Mähen, um sicherzustellen, dass sicheren Wetterverhältnissen und bei Blitz- kein Feuer ausbricht. schlaggefahr. Um Brandgefahr zu vermeiden, sind folgende Seien Sie besonders vorsichtig beim Mähen Bauteile stets von Schmutz, Gras, Heu, austre- auf nachgebenden Böden, an nahegelegenen... -
Seite 10: Nach Dem Arbeiten
Falls ein Gerät kippt oder abrutscht Vorsicht bei Wartung und – Der Versuch, ein kippendes oder abrut- Reparatur schendes Gerät aufzuhalten, kann schwere Führen Sie nur Arbeiten durch, die in dieser Verletzungen zur Folge haben. Wenn das Betriebsanleitung beschrieben sind. Lassen Kippen oder Abrutschen nicht bereits im An- Sie alle anderen Arbeiten von einer autorisier- satz gefahrlos abgefangen werden kann,... -
Seite 11: Gerätebeschreibung
Gerätebeschreibung 1 Prallschutz 2 Starterklappe 3 Schnitthöhenverstellung hinten 4 Startergriff 5 Tankeinfüllstutzen 6 Tankbelüftung 7 Lenker mit Bedienelementen 8 Benzinhahn 9 Holmarretierung 10 Zündkerzenstecker 11 Lüftergitter 12 Schalldämpfer 13 Luftfilter 14 Schnitthöhenverstellung vorne 15 Typenschild 16 Abdeckung... -
Seite 12: Bedienelemente
Variohebel (D) Mit dem Variohebel können Sie die Fahrge- schwindigkeit des Geräts bei laufendem Mo- Fahrantriebshebel (A) tor stufenlos einstellen. (AS 53 2T ES 4WD RB) Mit dem Fahrantriebshebel schalten Sie den MIN: langsam Fahrantrieb ein und aus. MAX: schnell Fahrantrieb aus (0):... -
Seite 13: Hinweise Zum Mähen
Rückwärtsgang (F) Hinweise zum Mähen Um den Rückwärtsgang einzuschalten, müs- Prüfen Sie das Gerät vor jedem Mähen auf sen Sie den Fahrantriebshebel loslassen. Die Vollständigkeit, Funktionsfähigkeit und Sauber- Fahrgeschwindigkeit im Rückwärtsgang ist keit. Ein verschmutztes Lüftergitter führt zur halb so schnell wie bei Vorwärtsfahrt. Überhitzung des Motors, dies kann den Motor Rückwärtsgang aus (0): beschädigen. -
Seite 14: Vor Dem Starten
Vor dem Starten Gebinde ET-Nr. 1 Liter G00041042 Verwendeter Kraftstoff (verschließbare Flasche) Der Motor muss mit einer Mischung aus Ben- 100 ml G00041056 zin und Zweitaktöl betrieben werden. (Einweggebinde) Mögliche Mischungsverhältnisse siehe Kapitel 40 * 100 ml G00041058 Mischungsverhältnisse Kraftstoff. (Einweggebinde im Karton) Verwenden Sie bleifreies Benzin (Oktanzahl Hinweis: Im Handel werden fertig gemischte... -
Seite 15: Tanken
Tanken Warnung Kraftstoff kann sich an heißen Motorteilen entzünden. ► Stellen Sie vor dem Tanken den Motor ab und warten Sie mindestens 20 Minu- ten, bis er abgekühlt ist. Beachten Sie die Sicherheitshinweise zum Kraftstoff! Kraftstoff einfüllen 1. Verwenden Sie zum Befüllen einen Kanis- ter mit Einfüllstutzen oder verwenden Sie einen Trichter. -
Seite 16: Starten
10. Führen Sie den Startergriff wieder langsam Starten zurück und hängen Sie ihn in den Starter- griffhalter ein. Warnung 11. Stellen Sie den Gashebel auf die mittlere Motordrehzahl. Beim Starten besteht Verletzungsgefahr 12. Öffnen Sie die Starterklappe wieder (im durch das umlaufende Messer. Uhrzeigersinn drehen). -
Seite 17: Fahren Rückwärts
Verstellen Sie die Fahrgeschwindigkeit nur bei Ausschalten und Abstellen laufendem Motor, da sonst der Varioantrieb beschädigt werden kann. Warnung Die Vorderachse ist mit einer permanenten Dif- Bergab kann das Gerät wegrollen. ferentialsperre ausgerüstet. Dadurch wird die ► Stellen Sie das Gerät nur auf ebenen Traktion verbessert und die Fahrstabilität des Flächen ab und sichern Sie es gegen Geräts erhöht. -
Seite 18: Transport
Transport Achtung Beschädigungsgefahr durch falsches Befes- Stellen Sie den Motor ab und warten Sie auf tigen von Spanngurten. den Stillstand des Messers, bevor Sie das Ge- rät anheben. Heben Sie das Gerät nur zu ► Befestigen Sie die Spanngurte aus- zweit. -
Seite 19: Wartung
Vor allen Wartungs- und Reinigungsarbeiten Wartung bei stillstehendem Motor: Lassen Sie das Gerät mindestens 20 Mi- Warnung nuten abkühlen. Verletzungsgefahr durch unerwartete Bewe- Ziehen Sie den Zündkerzenstecker ab. gung. Bei der Durchführung der Prüfungen Schließen Sie den Benzinhahn und die kann sich das Gerät unerwartet bewegen. -
Seite 20: Wartungsübersicht
Wartungsübersicht Bauteil Aktion Wartungsin- tervall Gerät Auf sicheren Arbeitszustand prüfen (Grunddurchsicht). ■ ▲ Reinigen. ■ Kundendienst. ▲ Kraftstoff Füllstand Kraftstoff prüfen. ■ Ist der Tankverschluss geschlossen? ■ Tank, Benzinhahn Teile auf Leckagen und guten Zustand prüfen. ■ ▲ und Kraftstoffleitung Vergaser Schließt der Vergaser nach dem Start wieder? ■... - Seite 21 Brennbares Material Leicht entzündliche Mährückstände von Motor und Gerät ■ ▲ entfernen. Reifen Reifen und ggf. Reifendruck prüfen. ■ ▲ Vor und nach jeder Benutzung. Jährlich oder alle 50 h. ■ Durch den Benutzer bei stillstehendem Motor. □ Durch den Benutzer bei laufendem Motor. ▲...
-
Seite 22: Gerät Reinigen
Gerät reinigen Prüfen Sie alle Teile, in denen sich Flüssigkei- ten befinden, auf Undichtigkeiten und guten Zustand. Diese können sein: Kraftstofftank, Kraftstoffhahn, Kraftstoffleitungen, Vergaser, Motor, Getriebe, Batterie, Hydrauliksystem. Wenden Sie sich im Falle von Undichtigkeiten an eine autorisierte Fachwerkstatt. Motor warten Warnung Bei zu hoch eingestellter Drehzahl können Gegenstände herausgeschleudert werden. -
Seite 23: Luftfilter Warten
6. Entfernen Sie den Lappen von der Ansaug- Luftfilter warten öffnung. 7. Setzen Sie das Filterelement wieder ein. Warnung 8. Schrauben Sie den Luftfilterdeckel wieder Durch Reinigungsmittel besteht Brand- oder fest. Explosionsgefahr. Hinterradbremse prüfen ► Reinigen Sie den Luftfilter nie mit brenn- baren Lösungsmitteln. -
Seite 24: Fahrantrieb Prüfen
Fahrantrieb prüfen Rückwärtsgang prüfen 1. Stellen Sie das Gerät auf griffigen Unter- grund (z.B. Beton oder Asphalt). 2. Schalten Sie den Motor aus. 3. Betätigen Sie den Fahrantrieb. 4. Versuchen Sie, das Gerät rückwärts zu zie- hen. Blockieren die Hinterräder, ist der Fahrantrieb richtig eingestellt. -
Seite 25: Messer Prüfen
Messer prüfen – mindestens einmal jährlich oder alle 50 Be- triebsstunden, unabhängig davon, ob Ver- schleiß vorhanden ist oder nicht. Warnung Das Material ermüdet, kann Risse bekommen, Abnutzung oder Beschädigung an den Mes- wodurch Personen und Sachgüter gefährdet sern und an Befestigungselementen kann werden. -
Seite 26: Motorbremse Prüfen
Motorbremse prüfen Prüfen Sie die Funktion der Motorbremse durch Abschalten des Motors. Das Messer muss aus voller Drehzahl in weniger als 3 Se- kunden still stehen. Wenden Sie sich an eine autorisierte Fachwerkstatt, wenn dies nicht der Fall ist. Zusammenbau Lieferumfang Achtung: Quetschen Sie beim Befestigen des Lenkers nicht die Bowdenzüge (1). -
Seite 27: Lagerung
2. Fädeln Sie den Prallschutz (2) auf und Gewährleistung und die Garantie für das schrauben Sie ihn mit 3 kleinen Scheiben Fremdteil wie auch für das Gerät und daraus und 3 Muttern fest. entstehende Folgeschäden. Teilen Sie Ihrer autorisierten Fachwerkstatt Lagerung den Gerätetyp und die Seriennummer des Ge- räts mit, wenn Sie Ersatzteile bestellen. -
Seite 28: Mögliche Störungen
Mögliche Störungen Die nachfolgende Tabelle enthält die am häufigsten vorkommenden Störungen und deren Beseiti- gung. Bei weiteren Störungen ist die nächste autorisierte Fachwerkstatt einzuschalten. Eine autorisierte Fachwerkstatt finden Sie auf unserer Homepage unter www.as-motor.de. Störung Mögliche Ursache Abhilfe Motor springt nicht Motorbremshebel nicht ge- Motorbremshebel zum Lenker drücken. - Seite 29 Motor startet schlecht Starterklappe / Choke ge- Starterklappe / Choke öffnen. oder läuft schlossen. unregelmäßig Luftfilter verschmutzt. Luftfilter warten (siehe unter Wartung). Schlechter, verschmutzter oder Verwenden Sie stets frischen Kraftstoff. alter Kraftstoff. Zündkerze verrußt, beschädigt Zündkerze reinigen und Elektrodenab- oder falscher Elektrodenab- stand prüfen (siehe unter Wartung).
- Seite 30 Unsauberer Schnitt, Messer stumpf oder verschlis- Messer durch autorisierte Fachwerk- Rasen wird sen. statt nachschleifen und auswuchten las- unansehnlich sen. Lassen Sie ein beschädigtes Mes- ser sofort austauschen. Fahrgeschwindigkeit ist im Ver- Fahrgeschwindigkeit verringern und/ hältnis zur Schnitthöhe zu groß. oder die richtige Schnitthöhe wählen.
-
Seite 31: Mischungsverhältnisse Kraftstoff 2-Takt-Geräte
Mischungsverhältnisse Kraftstoff 2-Takt-Geräte Benzin Vollsynthetisches Zweitaktöl Nur mit Titan 2T 100S (Oktanzahl mind. ROZ 91) 1:50 1:100 Liter Liter (=ml/cm Liter (=ml/cm 0,02 (20) 0,01 (10) 0,04 (40) 0,02 (20) 0,06 (60) 0,03 (30) 0,08 (80) 0,04 (40) 0,1 (100) 0,05 (50) 0,2 (200) 0,1 (100) -
Seite 32: Technische Daten
Technische Daten Modell AS 53 2T ES 4WD RB AS 53 2T ES 4WD Einsatzbereich (Temperatur) 0 – 30 °C Motor, Bauart Einzylinder-Zweitakt-Motor Hersteller AS-Motor Germany AS 165 ES (EasyStart) Hubraum 165 cm Leistung 2,8 kW (3,8 PS) Motordrehzahl 2800 min Zündkerze NGK BR 6 HS Drehmoment 25 Nm... -
Seite 33: Zubehör
Zubehör Lackspray 400 ml, Farbe Orange: G00011050 Betriebsstundenzähler: G06927008 Neigungsanzeiger: G06950027 Mulchzubehör: G04323005 Grasfangsack: G04324000 Hinterradbremse HRB-53: G04334001 Umbausatz Fahrantrieb: G04480001... -
Seite 34: Konformitätserklärung
Konformitätserklärung AS-Motor Germany GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de Konformitätserklärung Wir erklären, dass die Rasenmäher AS 53 2T ES 4WD RB AS 53 2T ES 4WD Schnittbreite 53 cm 53 cm Ab Seriennummer 033919010001 033819010001 in der von uns in Verkehr gebrachten Ausführung allen einschlägigen... - Seite 36 AS-Motor Germany GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de DIE HOCHGRASMÄHER- UND 2-TAKT-MOTOREN-MANUFAKTUR AS-Motor ist der Premium-Hersteller für Rasen- und Hochgrasmäher sowie 2-Takt-Motoren. Wir bieten unseren Kunden Profitechnik für steile Hänge, unwegsames Gelände und Rasenpflege. Mit unserer umfangreichen Produktpalette, vom handgeführten Einstiegsgerät bis hin zum weltweit ersten Allrad-Aufsitzmäher mit Fernsteuerung, bieten wir für Privatkunden, Kommunen und Dienstleister immer das richtige Produkt.
