Inhaltszusammenfassung für AS MOTOR AS 26 AH 9/3-Kat

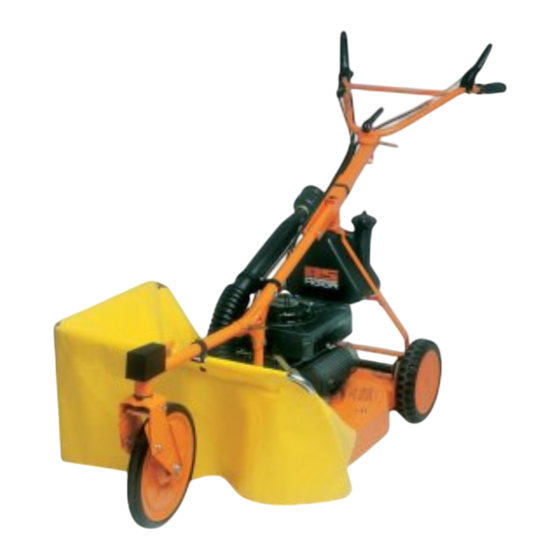

- Seite 1 Allmäher AS 26 AH 9/3-Kat...

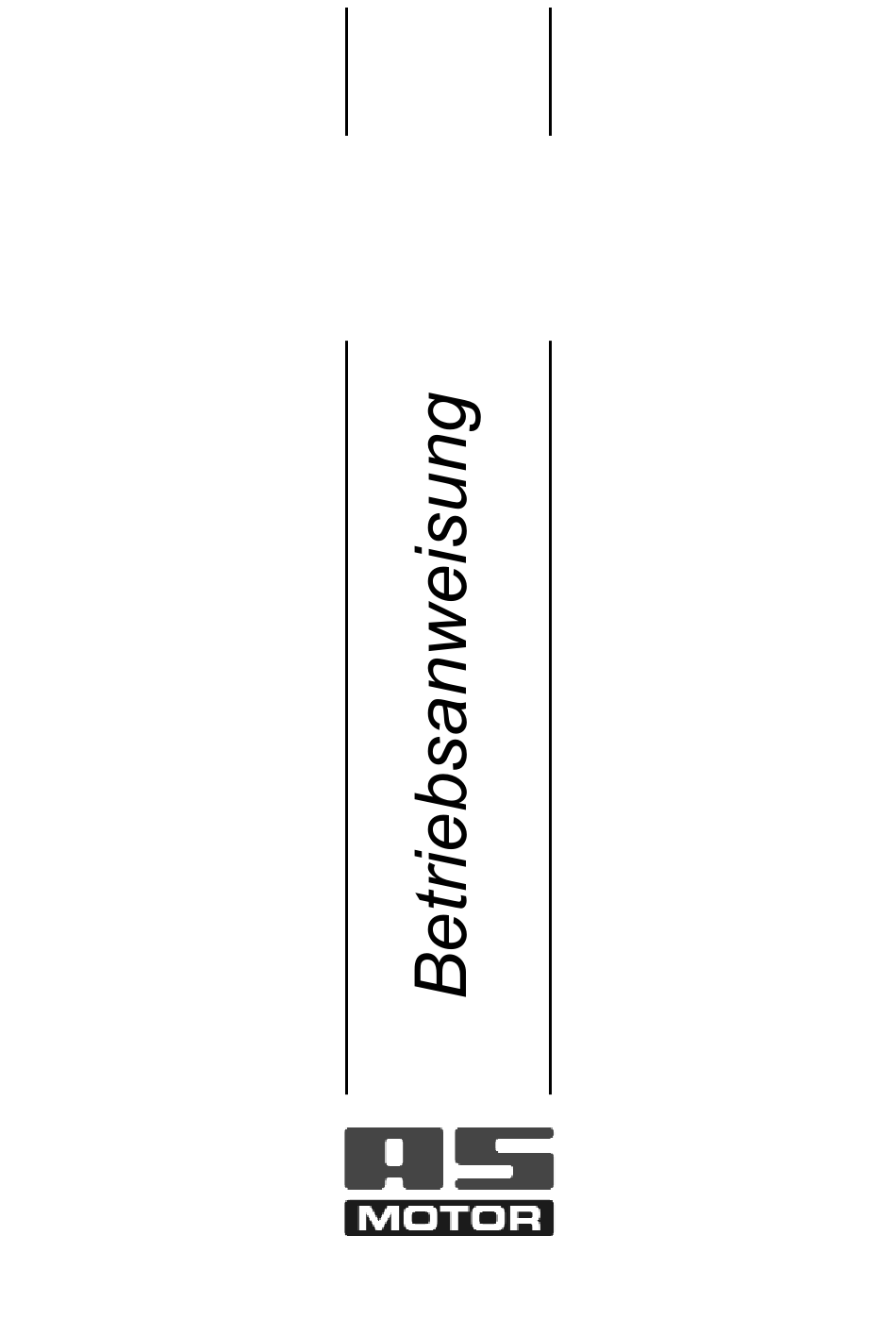

- Seite 2 Betriebsanweisung Vorwort „Lesen Sie diese Betriebsanweisung und die Verehrte Kundin, verehrter Kunde, Betriebsanleitung des Motorenherstellers un- bedingt vor der ersten Inbetriebnahme!“ wir gratulieren Ihnen zu Ihrer Kaufentschei- dung. Mit diesem Gerät haben Sie ein zuver- Tragen Sie die Seriennummer Ihres Gerätes und lässiges Qualitätserzeugnis der Firma „AS - die Motornummer in die unten stehenden Felder MOTOR GERMANY“...
- Seite 3 Inhaltsverzeichnis Bestimmungsgemäßer Gebrauch ..4 Lagerung im Winter ....15 Aufbewahrung ......15 Sicherheitshinweise .
- Seite 4 Bestimmungsgemäßer Nicht geeignet zum bedienen des Gerätes sind Personen: Gebrauch - die unter Alkohol, Drogen oder Reaktionsver- langsamenden Medikmenten stehen. Dieses Produkt ist nur zur bestimmungsgemäßen - die körperlich oder geistig nicht fit sind. Verwendung als Aufwuchsschneider auf regelmä- Der Bediener ist für Unfälle Dritter ßig gemähten oder extensiv gepflegten Flächen, oder Gefahren, denen Dritte bzw.
- Seite 5 ne darf der Tankverschluss nicht geöffnet werden hen des Gerätes - Stolpergefahr! • Falls Kraftstoff übergelaufen ist, darf der Motor • Seien Sie besonders vorsichtig, wenn Sie das nicht gestartet werden, bevor das Gerät von der Gerät umkehren oder es zu sich heranziehen. kraftstoffverschmutzten Stelle entfernt worden •Bergab kann das Gerät wegrollen.
- Seite 6 -halten Sie geeignete Löschmittel in ausreichen- Unleserlich gewordene Gefahren- und Warnhin- der Menge bereit. weise am Gerät sind zu erneuern. -Beobachten Sie die gemähte Fläche auch nach dem Mähen um sicher zu stellen, dass kein Feu- Betriebszeiten er ausbricht. Bitte regionale Vorschriften beachten. Nach dem Arbeiten Erfragen Sie die Betriebszeiten bei Ihrer örtlichen •...
- Seite 7 Symbol-Beschreibung Vor Inbetriebnahme Betriebsanweisung lesen! Dritte aus dem Gefahrenbereich fernhalten! Reparatur- und Wartungsarbeiten am Motor und Messer dürfen ausschließlich von geschultem Personal in Fachwerkstätten durchgeführt werden. Vor Arbeiten am Messer, vor Wartungs- und Reinigungsarbeiten und vor Verlassen des Mähers Zündkerzenstecker abziehen. Das Messer ist scharf und gefährlich! Hände und Füße vom Messer fernhalten! Starterklappe betätigen Fahrantrieb,...
- Seite 8 Gerätebeschreibung Schutzbügel mit Tuch befestigen mit 1 Mutter M8 1 Scheibe 5 Muttern M6 5 Scheiben 2 Schrauben M6x16 1 Schnitthöhenraste 10 Gashebel 2 Schwenkrad 11 Exzenterhebel zur Lenkerseitenverstellung 3 Arretierung Schwenkrad 12 Startergriff 4 Auspuff mit Auspuffschutz 13 Luftfilter 5 Tankeinfüllstutzen 14 Schnorchel 6 Tankbelüftungsschraube...
- Seite 9 mit einer Unterlegscheibe und Sicherungsmutter Aufbauanleitung festschrauben. Die untere Schraube M 6 am Sei- Entnehmen Sie dem Karton die losen Teile tenblech einstecken und Schutzbügel und Schutz- (Schutzbügel, Schutztuch, Vorderrad, Seiten- tuch anschrauben. blech, Werkzeugtasche, Kartoneinlagen und Das Schutztuch hinter dem Rad mit dem Druck- Betriebsanweisung mit Garantiekarte).
- Seite 10 Der Mulch wird noch wesentlich kleiner, wenn die Transport Fläche ein zweites Mal in Gegenrichtung über- Beim Fahren außerhalb der Mähfläche muß das mäht wird. Messer stillstehen. Mähen Sie nur bei Tageslicht oder guter künstli- Muß das Gerät zum Transport angehoben wer- cher Beleuchtung.
- Seite 11 Mischungsverhältnis: TITAN 2T 100S 1:100 = 1 Teil Öl + 100 Teile Benzin TITAN 2T 100S 1:50 = 1 Teil Öl + 50 Teile Benzin Achtung: 1:100 nur bei Verwendung von Titan 2T 100S! Mischungsverhältnis mit Titan 2T 100S Benzin 1:100 1:50 (Oktanzahl mind.
- Seite 12 Die Hinterräder können in zwei verschiedenen Stufen montiert sein. Schrauben sie dazu jeweils die Hinterradachse heraus. Verdrehen Sie das Hinterrad mitsamt der Tellerfeder und der Radab- deckung und schrauben es in der hohen oder nie- deren Position mit 40+5Nm wieder fest. Die Höhe des Schwenkrades (2-Gerätebeschrei- bung) wird mit der Schnitthöhenraste (1-Geräte- beschreibung) eingestellt.
- Seite 13 Wartung und Reinigung Vor allen Wartungs- und Reinigungsarbeiten das Gerät mindestens 20 min abkühlen lassen und Zündkerzenstecker abziehen! Reinigungsarbeiten Tankbelüftung schließen der Schwenkradarretierung nach hinten neben den Handhebel. Danach die Abdeckung wieder aufschieben. Zum Feststellen des Schwenkrades verfahren Sie umgekehrt. Starten 1.
- Seite 14 Fahrantriebsriemen spannen Messerzustand kontrollieren Ist der Riemen noch in Ordnung, rutscht aber bei Kontrollieren Sie vor jedem Mähen den Zustand Belastung durch, so lösen Sie den Stützgummi des Messers. Stark abgenutzte und verschlissene (zwischen Messerhaube und Getriebeflansch) Messer müssen ausgetauscht werden. und drücken den Motor nach vorn.
- Seite 15 die Rutschkupplung und die Befestigungsschrau- Ersatzteile be von einer Fachwerkstatt überprüfen. Sollten Sie Teile des Motors oder des Gerätes be- Setzen Sie das Gerät auf sandigem, abrasivem nötigen, teilen Sie die Gerätenummer Ihrem Boden ein, ist der Messerverschleiß groß. Durch Händler mit und vereinbaren Sie einen Termin für die schnelle Drehung des Messers wird der Sand die Reparatur.
- Seite 16 Fehlersuche Störung Mögliche Ursache Abhilfe Motor springt nicht an kein Kraftstoff im Tank Kraftstoff nachfüllen, Kraftstoffleitung verstopft Kraftstoffleitung reinigen Schlechter, verschmutzter oder alter Verwenden Sie stets eine Mischung Kraftstoff im Tank aus Zweitaktöl und bleifreiem Nor- mal oder Superbenzin, Vergaser reinigen (Fachwerkstatt) Luftfilter ist verschmutzt Luftfilter reinigen (siehe Kapitel „Luftfilter reinigen“)
- Seite 17 Störung Mögliche Ursache Abhilfe Erschwertes Starten Wasser ist in Kraftstofftank und Ver- Fachwerkstatt aufsuchen oder die Motorleistung gaser; Vergaser ist verstopft läßt nach Schlechter, verschmutzter oder alter Verwenden Sie stets eine Mischung Kraftstoff im Tank aus Zweitaktöl und bleifreiem Nor- mal oder Superbenzin, Vergaser reinigen (Fachwerkstatt) Kein Antrieb beim Betä-...
- Seite 18 Technische Daten Allmäher Modell AS 26 AH9/3-Kat Motor, Bauart Einzylinder-Zweitakt-Motor mit Katalysator Hersteller AS - MOTOR GERMANY AS 165 Hubraum 165 cm³ Leistung 4,4 kW (6PS) 4500 min -1 Messerdrehzahl Kraftstofftank 5 Liter Luftspalt Magnet - Polblech 0,2 - 0,3 m Zündkerze Bosch W175 T1, W7RAC;...
- Seite 19 EG-Konformitätserklärung Professionelle Technik in Garten und Landschaft AS-MOTOR GERMANY GmbH & Co. KG Lindenstraße 1 D-74420 Oberrot erklären, dass die Maschine Allmäher, handgeführt mit Verbrennungsmotor (EN 12733) AS 26 AH 9/3 -Kat Typennummer >020008020001 mit folgenden EG - Richtlinien übereinstimm t: 98 / 37 / EG 89 / 336 / EWG 97 / 68 EG - 2002 / 88 / EG...
- Seite 21 Messerhaube Nr. ET-Nr. Benennung Nr. ET-Nr. Benennung 26 E05271 Radblende 1 E05799 Messerhaube AS26AH9/3 27 E04824 Gummielement 2 E05762 Versteifungsblech 492 lg. 28 E04352 Zahnscheibe 3 E05759 Schürze AS26, 27, 28 29 E01906 Sechskantmutter 4 E05262 Blindniet 30 E06037 Sicherungsmutter 5 E05471 Riemenscheibe vollst.
- Seite 23 Lenkholm Nr. ET-Nr. Benennung Nr. ET-Nr. Benennung 78 E03690 Kraftstofftank mit Deckel 41 E03829 Sechskantmutter 79 E03710 Scheibe 48 E02949 Sechskantschraube 80 E05422 Gew.Furch.Sechsk.Schraube 52 E01912 Sechskantmutter 81 E04563 Holmgabelrohr vollst. 56 E05398 Holmstütze vollst. 82 E03668 Scheibe 57 E05381 Knotenblech links 83 E01958 Sechskantschraube 58 E05380 Knotenblech lrechts vollst, 84 E01968 Sechskantmutter...
- Seite 24 Schwenkrad vollst.
- Seite 25 Schwenkrad vollst. Nr. ET-Nr. Benennung 1 E05382 Radgabel vollst. 2 E05426 Passscheibe 3 E05388 Buchse unten 4 E05379 Schwenkradgabelrohr vollst. 5 E05385 Buchse oben 6 E05434 Blindniet 7 E05387 Rasthebel 8 E03914 Scheibe 9 E05386 Hebel 10 E03886 Sechskantschraube 11 E03829 Sechskantmutter 12 E05391 Zugstange 13 E05867 Scheibe 14 E05868 Schmiernippel...
- Seite 27 Luftansaugschlauch vollst. Nr. ET-Nr. Benennung 1 E03696 Luftansaugschlauch 2 E08198 Luftfiltergehäuse 3 E07545 Filtereinsatz 4 E08180 Deckel für Luftfilter 5 E03933 Sechskantschraube 6 E01940 Scheibe 7 E07547 Rohrschelle 8 E04225 Vierkantmutter 9 E07543 Luftfilter vollst. 10 E03829 Sechskantmutter 11 E05366 Klemmhalter 12 E02926 Sechskantschraube 13 E03388 Halter 14 E04519 Gew.Furch.Sechsk.Schraube...
- Seite 28 Antriebsblock...
- Seite 29 Antriebsblock Nr. ET-Nr. Benennung 1 E10837 Grundmotor Kat 26AH9/3u.28/4 Einzelteile siehe Seite 30 2 E03910 Sechskantschraube 3 E03917 Sechskantmutter 4 E05975 Sperrzahnmutter 5 E03132 Gummielement kompl. 6 E10786 Verbindungsbügel 7 E03487 Isolierplatte 8 E10588 Ansaugstutzen mit Sperrklappe Einzelteile siehe Seite 36 9 E05862 Sperrkantscheibe 10 E04934 Innen 6-kt.Schraube 11 E10797 Vergaser Kat-Motor...
- Seite 30 Grundmotor...
- Seite 31 Grundmotor 1 siehe nächste Seite Achtung! Richtige Teile auswählen 2 E10814 Kurbelgehäuse + Einbauteile 3 E10255 Rillenkugellager 4 E01901 Zylinderstift 5 E03344 Rillenkugellager 6 E01920 Federscheibe 7 E03744 Sechskantschraube 8 E04718 Loctite 572 (50ml) 9 E06147 Karosseriestopfen 10 E03345 Wellendichtring 11 E03103 Wellendichtring 12 E03346...
- Seite 33 Rumpfmotor Nr. ET-Nr. Benennung 1 E03114 Rundschnurring 2 E03349 Zylinderfussdichtung 3 E03366 Auspuffdichtung 4 E03487 Isolierplatte 5 E03683 Dichtungssatz 6 PS Motor 6 E03107 Wellendichtring 7 E10838 Rumpfmotor Kat AS21;26u.28 Lieferumfang: Kurbelgehäuse fertig Kurbelwelle Rillenkugellager montiert Passscheiben Wellendichtringe Rundschnurring beiliegend Wellendichtring Dichtsatz...
- Seite 35 Getriebeflansch vollst. Nr. ET-Nr. Benennung 1 E07079 Getriebeflansch+Lager+Dichtring+Rundschnurring 2 E03105 Nadellager 3 E03107 Wellendichtring 4 E06075 DU-Buchse 5 E03109 Wellendichtring 6 E03114 Rundschnurring 7 E06171 Schneckenradwelle mit Sicherungsmutter 8 E06261 Sicherungsmutter 9 E06337 Scheibe 10 E01985 Scheibe 11 E03113 Passscheibe 12 E03111 Schneckenrad 13 E03112 Passscheibe 14 E04663 Scheibe...
- Seite 36 Ansaugstutzen Nr. ET-Nr. Benennung 1 E10583 Ansaugstutzen 2 E10587 Sperrklappe 3 E02776 Dichthülse 4 E03475 Scheibe 5 E10584 Klappenwelle 6 E10585 Lagerblech 7 E10802 Innen 6-kt.Schraube 8 E10586 Klappenhebel 9 E01940 Scheibe 10 E03829 Sechskantmutter 11 E10588 Ansaugstutzen mit Sperrklappe...
- Seite 37 Starter...
- Seite 38 Bei Bestellung von Einzelteilen des Vergasers, ist die auf dem Vergasergehäuse eingeschlagene Vergasernummer zusätzlich zur Ersatzteilnummer anzugeben. Vergaser Kat-Geräte...
- Seite 39 Vergaser Kat- Geräte Nr. ET-Nr. Benennung Nr. ET-Nr. Benennung 1 E10851 Hauptdüse 79 24 E03464 Linsensenkschraube 2 E10852 Mischrohr 25 E03400 Drosselklappe 3 E04784 Schwimmernadel 26 E03399 Drosselachse 4 E01203 Stift 27 E04501 Feder 5 E01206 Dichtring 28 E04502 Drosselhebel 6 E05496 Schwimmer 29 E02788 Wellscheibe 7 E02760 Schwimmerkappe...
- Seite 40 AS-MOTOR GERMANY GmbH & Co. KG Lindenstraße 1 D-74420 Oberrot Telefon : 07977-71-0 Telefax : 07977-71-259 Professionelle Technik E-Mail: info@as-motor.de in Garten und Landschaft Internet: www.as-motor.de AS-Geräteprogramm: AS- Allmäher mähen meterlanges Gras, Unkraut und Gestrüpp. Robuste Geräte für extensiv gepflegte Flächen. Kein wegräumen. Gemulchtes Mähgut bleibt als Gründüngung liegen.
