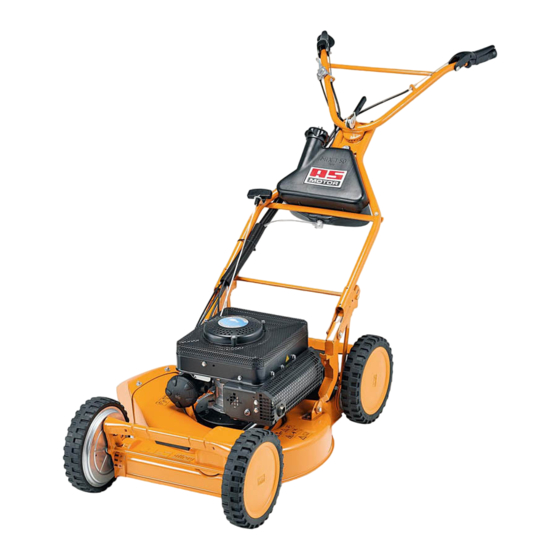

AS MOTOR AS 53 B6 RB-Kat Betriebsanweisung

Allradmäher
Vorschau ausblenden Andere Handbücher für AS 53 B6 RB-Kat:
Inhaltsverzeichnis

Werbung

Quicklinks

Allradmäher
AS 53 B6 RB-Kat

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AS MOTOR AS 53 B6 RB-Kat

Inhaltszusammenfassung für AS MOTOR AS 53 B6 RB-Kat

  • Seite 1 Allradmäher AS 53 B6 RB-Kat...
  • Seite 2 Betriebsanweisung Vorwort „Lesen Sie diese Betriebsanweisung und die Verehrte Kundin, verehrter Kunde, Betriebsanleitung des Motorenherstellers un- bedingt vor der ersten Inbetriebnahme!“ wir gratulieren Ihnen zu Ihrer Kaufentschei- dung. Mit diesem Gerät haben Sie ein zuver- Tragen Sie die Seriennummer Ihres Gerätes und lässiges Qualitätserzeugnis der Firma „AS - die Motornummer in die unten stehenden Felder MOTOR GERMANY“...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäßer Gebrauch ..4 Lagerung im Winter ....14 Aufbewahrung ......14 Sicherheitshinweise .

  • Seite 4: Bestimmungsgemäßer Gebrauch

    Der Bediener ist für Unfälle Dritter Bestimmungsgemäßer oder Gefahren, denen Dritte bzw. deren Eigentum durch das Gerät Gebrauch ausgesetzt sind, verantwortlich. Ver- weisen Sie deshalb Dritte aus dem Dieses Produkt ist bestimmt für das Mähen von Gefahrenbereich. Rasen im professionellen und privaten Bereich. Jede darüber hinausgehende Verwendung ist Träger von Herzschrittmachern dür- nicht bestimmungsgemäß...

  • Seite 5: Verhalten Beim Mähen

    ckenwischen). • Schalten Sie das Gerät ab, wenn Sie es kippen • Aus Sicherheitsgründen sind Kraftstofftank und oder transportieren, z.B. von/zum Rasen oder Tankverschluss bei Beschädigung auszutau- über Wege. schen. • Wenn das Gerät außerhalb von Rasenflächen • Lassen Sie beschädigte Schalldämpfer austau- bewegt wird, muss das Messer abgestellt sein.

  • Seite 6: Nach Dem Arbeiten

    Nach dem Arbeiten Betriebszeiten • Falls der Motor einen Kraftstoffabsperrhahn be- sitzt, ist dieser nach dem Mähen zu schließen. Bitte regionale Vorschriften beachten. • Gerät nicht unmittelbar nach dem Abschalten in Erfragen Sie die Betriebszeiten bei Ihrer örtlichen geschlossenen Räumen abstellen, sondern im Ordnungsbehörde.

  • Seite 7: Symbol-Beschreibung

    Symbol-Beschreibung Vor Inbetriebnahme Betriebsanweisung lesen! Dritte aus dem Gefahrenbereich fernhalten! Reparatur- und Wartungsarbeiten am Motor und Messer dürfen ausschließlich von geschultem Personal in Fachwerkstätten durchgeführt werden. Vor Arbeiten am Messer, vor Wartungs- und Reinigungsarbeiten und vor Verlassen des Mähers Zündkerzenstecker abziehen. Das Messer ist scharf und gefährlich! Hände und Füße vom Messer fernhalten! Starterklappe betätigen Lüftergitter reinigen!

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung 1 Schnitthöhenverstellung vorn 10 Fahrantriebshebel 2 Abgasschalldämpfer 11 Gashebel 3 Abgasschalldämpfer Schutz 12 Variator Fahrgeschwindigkeit 4 Schnitthöhenverstellung hinten 13 Startergriff 5 Holmarretierung 14 Kühlluftgitter 6 Kraftstoffhahn 15 Prallschutz 7 Tankbelüftung 16 Luftfilter 8 Exzenterhebel zur Holmseitenverstellung 17 Rückwertsgang 9 Motorbremshebel 18 Hinterradbremse Werkzeugtasche E07056...

  • Seite 9: Aufbauanleitung

    fahr! Bei ungewöhnlicher Geräuschentwicklung Aufbauanleitung muss der Auspuff auf festen Sitz geprüft werden Der Verpackungskarton enthält folgende Teile: (Fachwerkstatt). * Mäher Die beste Mähleistung wird bei Vollgas erzielt. Die * Prallschutz Flächenleistung wird weitgehend von der Art des * Werkzeugtasche Schnittgutes bestimmt.

  • Seite 10: Hinweise Zum Wenden

    dingt gegen rutschen und kippen z.B mit Spann- Hinweise zum Wenden: gurten. Auf einem ebenen Gelände kuppeln Sie den Rad- antrieb aus, schwenken den Mäher nach rechts Erstmontage Grasfangsack (Zubehör) oder links und kuppeln den Radantrieb wieder ein. Bei den nachfolgenden Arbeiten muß der Zünd- Wenden Sie den Mäher am Hang, bleibt der Fahr- kerzenstecker abgezogen sein.

  • Seite 11: Fertiggemische Und Andere Zweitaktöle

    Mischungsverhältnis: TITAN 2T 100S 1:100 = 1 Teil Öl + 100 Teile Benzin TITAN 2T 100S 1:50 = 1 Teil Öl + 50 Teile Benzin Achtung: 1:100 nur bei Verwendung von Titan 2T 100S! Mischungsverhältnis mit Titan 2T 100S Benzin 1:100 1:50 (Oktanzahl mind.

  • Seite 12: Hinterradbremse

    Position 1 30 mm Position 4 65 mm Starten Position 2 40 mm Position 5 80 mm 1. Auf ebener Fläche, nicht im ungemähten Gras. Position 3 50 mm Position 6 100 mm 2. Betätigen Sie den Tupfer (2) Stellen Sie die Schnitthöhe nur so tief ein, daß die Vergaser Messer bei Unebenheiten den Boden nicht berüh- Kraftstoff...

  • Seite 13: Wartung Und Reinigung

    Zündkerze reinigen Wartung und Reinigung Träger von Herzschrittmachern dürfen nicht an Vor allen Wartungs- und Reinigungsarbeiten stromführenden Teilen der Zündanlage arbeiten. das Gerät mindestens 20 min abkühlen lassen Verschmutzte Zündkerzen vermindern die Motor- und Zündkerzenstecker abziehen! leistung. Reinigen Sie die Elektrode der Zündker- ze mit einer Messingdrahtbürste ggf.

  • Seite 14: Lagerung Im Winter

    Ein Original AS-Messer erkennen • Motor konservieren wie folgt: Sie an diesen Einprägungen: - Zündkerze herausdrehen, 1 Essl. Motoröl in die Ein schlecht gewuchtetes Messer Zündkerzenöffnung einfüllen. verursacht Vibtationen und führt - Starterseil langsam durchziehen (Ölverteilung zu schäden an Ihrem Gerät. im Zylinder).

  • Seite 15: Umweltschutz

    - Zündkerze E01061 - Messerschraube E03460 - Tellerfeder E03500 - Sicherungsblech E03739 Umweltschutz Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden. Altöl gemäß den örtlichen Bestimmun- gen entsorgen. Verpackungen, Gerät und Zubehör sind aus re- cyclingfähigen Materialien hergestellt und ent- sprechend zu entsorgen.

  • Seite 16: Fehlersuche

    Fehlersuche Störung Mögliche Ursache Abhilfe Motor springt nicht an kein Kraftstoff im Tank Kraftstoff nachfüllen Kraftstoffleitung verstopft Kraftstoffleitung reinigen Schlechter, verschmutzter oder alter Verwenden Sie stets eine Mischung Kraftstoff im Tank aus Zweitaktöl und bleifreiem Nor- mal oder Superbenzin, Vergaser reinigen (Fachwerkstatt) Luftfilter ist verschmutzt Luftfilter reinigen (siehe Kapitel „Luftfilter reinigen“)
  • Seite 17 Störung Mögliche Ursache Abhilfe Erschwertes Starten Wasser ist in Kraftstofftank und Ver- Fachwerkstatt aufsuchen oder die Motorleistung gaser; Vergaser ist verstopft läßt nach Schlechter, verschmutzter oder alter Verwenden Sie stets eine Mischung Kraftstoff im Tank aus Zweitaktöl und bleifreiem Nor- mal oder Superbenzin, Vergaser reinigen (Fachwerkstatt) Kein Antrieb beim Betä-...

  • Seite 18: Technische Daten

    Technische Daten Allradmäher Modell AS 53 B6 RB-Kat Motor, Bauart Einzylinder- Zweitakt-Motor mit Katalysator Hersteller AS - MOTOR GERMANY AS 165 Hubraum 165 cm³ Leistung 4,4 kW (6PS) 4500 min -1 Messerdrehzahl Kraftstofftank 5 Liter Luftspalt Magnet - Polblech 0,2 - 0,3 m Zündkerze...

  • Seite 19: Konformitätserklärung

    AS-MOTOR GERMANY GmbH & Co. KG Lindenstraße 1 D-74420 Oberrot erklären, dass die Maschine Rasenmäher , handgeführt mit Verbrennungsmotor (EN 836) AS 53 B6 RB-Kat Typennummer >020908020001 mit folgenden EG - Richtlinien übereinstimm t: 98 / 37 / EG 89 / 336 / EWG...

  • Seite 20: Professionelle Technik In Garten Und Landschaft

    AS-MOTOR GERMANY GmbH & Co. KG Lindenstraße 1 D-74420 Oberrot Telefon : 07977-71-0 Telefax : 07977-71-259 Professionelle Technik E-Mail: info@as-motor.de in Garten und Landschaft Internet: www.as-motor.de AS-Geräteprogramm: AS- Allmäher -mähen meterlanges Gras, Unkraut und Gestrüpp. Robuste Geräte für extensiv gepflegte Flächen. Kein wegräumen. Gemulchtes Mähgut bleibt als Gründüngung liegen.
  • Seite 21 Allradmäher AS 53 B6 RB-Kat...
  • Seite 22 Betriebsanweisung Vorwort „Lesen Sie diese Betriebsanweisung und die Verehrte Kundin, verehrter Kunde, Betriebsanleitung des Motorenherstellers un- bedingt vor der ersten Inbetriebnahme!“ wir gratulieren Ihnen zu Ihrer Kaufentschei- dung. Mit diesem Gerät haben Sie ein zuver- Tragen Sie die Seriennummer Ihres Gerätes und lässiges Qualitätserzeugnis der Firma „AS - die Motornummer in die unten stehenden Felder MOTOR GERMANY“...
  • Seite 23 Inhaltsverzeichnis Explosionszeichnungen Vorderachse ......4-5 Hinterachse ......6-7 Getriebekasten und Messerhaube Vorderteil 8-9 Riementrieb und Kupplungsständer .
  • Seite 24 Vorderachse...

  • Seite 25: Vorderachse

    Vorderachse Nr. ET-Nr. Benennung 1 E04361 Messerhaube 2 E05274 Messerhaube Vorderteil vollst. 3 E04367 Distanzrohr 12,5 lg. 4 E05273 Deckblech 5 E04576 Gew. Furch. Schr., Flanschkopf 6 E04036 Mitnehmer 7 E03124 Ritzel links 13 Zähne 8 E03123 Ritzel rechts 13 Zähne 9 E03483 Tellerfeder 10 E04601 DU-Buchse 11 E05269 Rad kompl.

  • Seite 27: Hinterachse

    Hinterachse Nr. ET-Nr. Benennung E04361 Messerhaube E04367 Distanzrohr 12,5 lg. E05273 Deckblech E04576 Gew. Furch. Schr., Flanschkopf E03124 Ritzel links 13 Zähne E03123 Ritzel rechts 13 Zähne E03483 Tellerfeder 10 E04601 DU-Buchse 11 E05269 Rad kompl. 12 E04185 Lagerhülse 13 E01980 Scheibe 14 E04186 Sechskantschraube 15 E03129 Achsschraube kompl.

  • Seite 29: Getriebekasten Und Messerhaube Vorderteil

    Getriebekasten und Messerhaube Vorderteil Nr. ET-Nr. Benennung Nr. ET-Nr. Benennung 86 E04315 Schnecke E05274 Messerhaube Vorderteil vollst. 87 E02666 Rillenkugellager E04576 Gew. Furch. Schr., Flanschkopf 88 E01811 Sicherungsring 19 E02119 Passscheibe 89 E04312 Getriebekasten kompl. 20 E04298 Distanzrohr 14 lg. 90 E04325 Distanzrohr 5,9 lg.
  • Seite 30 Riementrieb Kupplungsständer...

  • Seite 31: Riementrieb Und Kupplungsständer

    Riementrieb und Kupplungsständer Nr. ET-Nr. Benennung 38 E04262 Flachrundschraube 40 E07269 Sechskantmutter 41 E01904 Federring 42 E03938 Sechskantschraube 48 E03829 Sechskantmutter 50 E04352 Zahnscheibe 104 E02650 Sicherungsring 123 E04280 Nachstellblech 125 E05457 Lagerscheibe 126 E04339 Schwenkhebel vollst. 127 E05515 Druckscheibe 128 E04341 Riemenschutz 129 E04345 Rillenkugellager 130 E04344 Varioscheibe mit Kugellager...
  • Seite 32 Lenkholm...

  • Seite 33: Lenkholm

    Lenkholm Nr. ET-Nr. Benennung Nr. ET-Nr. Benennung 183 E01905 Scheibe 40 E07269 Sechskantmutter 184 E01912 Sechskantmutter 42 E03938 Sechskantschraube 185 E06122 Wellschlauch 48 E03829 Sechskantmutter 186 E08247 Wellschlauch 51 E06037 Sperrzahnmutter 187 E07538 Befestigungsbolzen 158 E06017 Lenker kompl. 188 E05246 Dichtscheibe 159 E04813 Lenkergriff-ERGON.
  • Seite 34 Hinterradbremse...

  • Seite 35: Hinterradbremse

    Hinterradbremse Nr. ET-Nr. Benennung 7 E03124 Ritzel links 13 Zähne 8 E03123 Ritzel rechts 13 Zähne 45 E07250 Klemmbrille 166 E07133 Betät.Hebel m.Doppelgelenkstück 169 E07277 Bremszug (von Betät.Hebel) 212 E07278 Bremszug (von Bremsband) 213 E05442 Bremsverteilergehäuse 214 E06733 Linsenflanschkopfschraube 215 E05443 Bremshebel 216 E05447 Bremsverteilerdeckel 217 E05448 Bremsband 218 E05449 Quernippel...
  • Seite 36 Antriebsblock...

  • Seite 37: Antriebsblock

    Antriebsblock Nr. ET-Nr. Benennung 1 E10847 Grundmotor Kat 53B5 u.53B6RB Einzelteile siehe Seite 18 2 E03487 Isolierplatte 3 E10588 Ansaugstutzen mit Sperrklappe Einzelteile siehe Seite 22 4 E05862 Sperrkantscheibe 5 E04934 Innen 6-kt.Schraube 6 E10797 Vergaser Kat-Motor Einzelteile siehe Seite 24 7 E04797 Kraftstoffschlauch 800 lg.

  • Seite 38: Grundmotor

    Grundmotor...
  • Seite 39 Grundmotor Nr. ET-Nr. Benennung Nr. ET-Nr. Benennung 1 siehe nächste Seite Achtung! Richtige Teile auswählen 36 E10817 Zündanker+Kurzschließkabel 310lg. 2 E10814 Kurbelgehäuse + Einbauteile 37 E01908 Federring 3 E10255 Rillenkugellager 38 E03372 Zylinderschraube 4 E01901 Zylinderstift 39 E10736 Lüfterrad 5 E03344 Rillenkugellager 40 E03958 Tellerfeder...
  • Seite 41 Rumpfmotor Nr. ET-Nr. Benennung 1 E03114 Rundschnurring 2 E03349 Zylinderfussdichtung 3 E03366 Auspuffdichtung 4 E03487 Isolierplatte 5 E03683 Dichtungssatz 6 PS Motor 6 E04236 Wellendichtring 7 E10816 Rumpfmotor Kat 53B5;B6RB;65/2T Lieferumfang: Kurbelgehäuse fertig Kurbelwelle Rillenkugellager montiert Passscheiben Wellendichtringe Rundschnurring beiliegend Wellendichtring Dichtsatz...
  • Seite 42 Ansaugstutzen Nr. ET-Nr. Benennung 1 E10583 Ansaugstutzen 2 E10587 Sperrklappe 3 E02776 Dichthülse 4 E03475 Scheibe 5 E10584 Klappenwelle 6 E10585 Lagerblech 7 E10802 Innen 6-kt.Schraube 8 E10586 Klappenhebel 9 E01940 Scheibe 10 E03829 Sechskantmutter 11 E10588 Ansaugstutzen mit Sperrklappe...
  • Seite 43 Starter...
  • Seite 44 Bei Bestellung von Einzelteilen des Vergasers, ist die auf dem Vergasergehäuse eingeschlagene Vergasernummer zusätzlich zur Ersatzteilnummer anzugeben. Vergaser Kat-Geräte...

  • Seite 45: Vergaser Kat- Geräte

    Vergaser Kat- Geräte Nr. ET-Nr. Benennung Nr. ET-Nr. Benennung 1 E10851 Hauptdüse 79 24 E03464 Linsensenkschraube 2 E10852 Mischrohr 25 E03400 Drosselklappe 3 E04784 Schwimmernadel 26 E03399 Drosselachse 4 E01203 Stift 27 E04501 Feder 5 E01206 Dichtring 28 E04502 Drosselhebel 6 E05496 Schwimmer 29 E02788 Wellscheibe 7 E02760 Schwimmerkappe...
  • Seite 48 AS-MOTOR GERMANY GmbH & Co. KG Lindenstraße 1 D-74420 Oberrot Telefon : 07977-71-0 Telefax : 07977-71-259 Professionelle Technik E-Mail: info@as-motor.de in Garten und Landschaft Internet: www.as-motor.de AS-Geräteprogramm: AS- Allmäher -mähen meterlanges Gras, Unkraut und Gestrüpp. Robuste Geräte für extensiv gepflegte Flächen. Kein wegräumen. Gemulchtes Mähgut bleibt als Gründüngung liegen.
