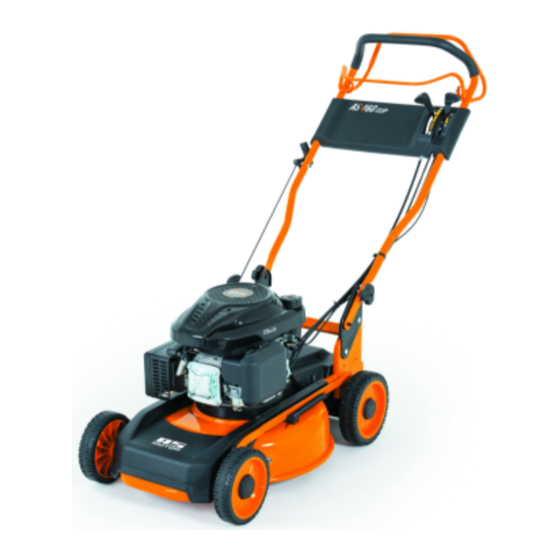

- Seite 1 Betriebsanleitung Mulchmäher AS 460 Clip A + AS 530 Clip A Ab Serien-Nr.: 460 Clip A: 029216070001, AS 530 Clip A: 028416070001 Ausgabe: 05.05.2017, V3.0 de-Original...
-
Seite 2: Hinweise Zur Betriebsanleitung
dummy Bestimmungsgemäße Hinweise zur Verwendung Betriebsanleitung Das Gerät ist ausschließlich für das Mähen Verehrte Kundin, verehrter Kunde, von gepflegten Gras- und Rasenflächen be- wir gratulieren Ihnen zu Ihrer Kaufentschei- stimmt. dung. Mit diesem Gerät haben Sie ein zuver- Verwenden Sie nur Anbaugeräte und Schneid- lässiges Qualitätserzeugnis der Firma „AS-Mo- werkzeuge, die von „AS-Motor Germany“... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Motor warten..........20 Hinweise zur Betriebsanleitung .... Motorölstand prüfen......... 21 Kontakt ............ Zündkerze prüfen........21 Luftfilter warten........21 Gerätedaten..........Messer prüfen.......... 22 Bestimmungsgemäße Verwendung..Motorbremse prüfen........ 22 Erklärung der Symbole ......Zusammenbau ........Symbole in der Anleitung......4 Lieferumfang..........23 Symbole am Gerät........ -
Seite 4: Erklärung Der Symbole
dummy Inhaltsverzeichnis Stellen Sie sicher, dass sich nie- Erklärung der Symbole mand im Gefahrenbereich des Geräts aufhält. Symbole in der Anleitung Zum Hinweis auf besondere Gefahren werden Halten Sie Ihre Hände fern von in dieser Betriebsanleitung folgende Symbole rotierenden Teilen. verwendet. - Seite 5 Typenschild Auf dem Typenschild am Gerät finden Sie Angaben zum Gerätetyp und zu den tech- nischen Daten. Name und Anschrift des Herstellers Bezeichnung des Geräts Typenbezeichnung Nennleistung in kW / Motordrehzahl Gewicht Baujahr Seriennummer CE-Kennzeichnung Schallleistungspegel L...
-
Seite 6: Sicherheitshinweise
Sicherer Umgang mit Kraftstoff Sicherheitshinweise Gefahr! Kraftstoff ist giftig und extrem leicht Informieren Sie sich! entzündlich. Lesen Sie zu Ihrer Sicherheit diese Betriebsan- Es besteht Brand- und Explosions- leitung sorgfältig. Machen Sie sich mit den Be- gefahr! dienelementen und dem richtigen Gebrauch Halten Sie den Kraftstoff von Zünd- des Geräts vertraut. -
Seite 7: Gerät Vor Gebrauch Prüfen
Erste Hilfe Gefahrenbereich Führen Sie bei Verschlucken von Kraftstoff oder Einatmen von Kraftstoffdämpfen kein Er- brechen herbei und suchen Sie sofort einen Arzt auf. Waschen Sie sich bei Hautkontakt sofort mit Wasser und Seife. Wechseln Sie verschmutzte Kleidung sofort. Maßnahmen im Brandfall Im Brandfall Schaum, Trockenlöschmittel oder Kohlendioxid (CO ) verwenden. -
Seite 8: Vorsicht Beim Betrieb
Vorsicht beim Betrieb Vor dem Mähen Verletzungsgefahr bei Motorstart Persönliche Schutzmaßnahmen Der Motor darf nicht gestartet werden, Tragen Sie beim Mähen immer – wenn Kraftstoff verschüttet wurde. Sicherheitsschuhe mit griffiger Sohle und lange Hosen. Mähen – in geschlossenen oder schlecht belüfteten Sie nicht mit offenen Sandalen Räumen (Vergiftungsgefahr!). -
Seite 9: Vorsicht An Hängen
Seien Sie besonders vorsichtig beim Mähen – Schalldämpfer (Krümmer, Schutz, Zwischen- auf nachgebenden Böden, an nahegelegenen räume) Müllhalden, Gräben oder Deichen. – Bereich um den Kraftstofftank Vermeiden Sie das Mä- Vorsicht an Hängen hen von nassem Gras, es besteht Rutschgefahr! Geräte mit 4-Taktmotor dürfen nur bis zu einer Hangneigung von 20°... -
Seite 10: Nach Dem Arbeiten
Falls ein Gerät kippt oder abrutscht Vorsicht bei Wartung und – Der Versuch, ein kippendes oder abrut- Reparatur schendes Gerät aufzuhalten, kann schwere Führen Sie nur Arbeiten durch, die in dieser Verletzungen zur Folge haben. Wenn das Betriebsanleitung beschrieben sind. Lassen Kippen oder Abrutschen nicht bereits im An- Sie alle anderen Arbeiten von einer autorisier- satz gefahrlos abgefangen werden kann,... -
Seite 11: Gerätebeschreibung
Gerätebeschreibung Schalthebel Fahrgeschwindigkeit Gashebel Führungsholm Lenker Höheneinstellung Tankeinfüllstutzen Lüftergitter Öleinfüllöffnung Luftfilter Schalldämpfer 10 Zündkerzenstecker 11 Stoßstange 12 Grasabstreifer 13 Abdeckung 14 Schnitthöheneinstellung 15 Startergriff 16 Motorbremsbügel 17 Fahrantriebsbügel 18 Typenschild... -
Seite 12: Bedienelemente
Schalthebel (1) Bedienelemente Das Getriebe hat 3 Vorwärtsgänge. Motorbremsbügel (16) Zum Schalten lassen Sie den Fahrantriebs- hebel los, schalten Sie in den nächsten Gang und fahren Sie wieder an. Achtung: Schalten Sie nur bei laufendem Motor in einen anderen Gang. Der Motor Der Motorbremsbügel ist eine Schutzeinrich- kann sonst beschädigt werden. -
Seite 13: Hinweise Zum Mähen
Bei sehr hohem Gras sollten Sie in zwei Hinweise zum Mähen Durchgängen mit unterschiedlichen Schnitthö- hen mähen. Prüfen Sie das Gerät vor jedem Mähen auf Vollständigkeit, Funktionsfähigkeit und Sauber- Vor dem Starten keit. Ein verschmutztes Lüftergitter führt zur Überhitzung des Motors, dies kann den Motor beschädigen. -
Seite 14: Motorölstand Prüfen
Motorölstand prüfen Schnitthöhe einstellen Achtung! Überprüfen Sie vor jeder Benutzung Verstellen Sie die Schnitthöhe nur bei abge- den Motorölstand (siehe Betriebsanleitung Mo- stelltem Motor. torenhersteller). Stellen Sie die Schnitthöhe so hoch ein, dass das Messer auch bei Unebenheiten des Gelän- des nicht den Boden berührt. -
Seite 15: Starten
Starten Fahren Gefahr! Gefahr! Beim Starten besteht Verletzungs- Verletzungsgefahr durch Stolpern gefahr durch das umlaufende Mes- oder Ausrutschen beim Rückwärts- ser. ziehen und Wenden. Stellen Sie sicher, dass sich nie- Vergewissern Sie sich, dass Ihr mand im Gefahrenbereich des Mes- Weg frei von Hindernissen ist und sers aufhält. -
Seite 16: Wenden
Wenden Ausschalten und Abstellen Wenden Sie das Gerät nur auf bereits gemäh- ter Fläche. Vorsicht! Bergab kann das Gerät wegrollen. Wenden auf ebener Fläche: 1. Schalten Sie den Fahrantrieb aus. Stellen Sie das Gerät nur auf ebe- nen Flächen ab und sichern Sie es 2. -
Seite 17: Transport
Führungsholm klappen Transport Stellen Sie den Motor ab und warten Sie auf den Stillstand des Messers, bevor Sie das Ge- rät anheben. Heben Sie das Gerät nur zu zweit. Lassen Sie das Gerät vor jedem Transport mindestens 20 Minuten abkühlen. Zum Transport können Sie den Führungsholm wieder zusammenklappen. -
Seite 18: Wartung Und Reinigung
Wartung und Reinigung Unsachgemäße Wartung kann die Betriebssicherheit des Geräts beeinträchtigen und Unfälle ver- ursachen. Regelmäßige Wartung hält Ihr Gerät stets einsatzbereit. Warten Sie das Gerät gemäß den nachfolgenden Wartungshinweisen. Wenden Sie sich an Ihre autorisierte Fachwerkstatt, wenn Sie bei der Wartung Probleme haben oder wenn Sie bei einer der nachfolgenden Prüfungen Mängel feststellen. - Seite 19 Motor Verbindliche Angaben siehe Betriebsanleitung Motorenher- ■ ▲ steller. Ölstand kontrollieren (siehe Betriebsanleitung ■ ▲ Motorenhersteller). Ölwechsel. ▲ Brennbares Leicht entzündliche Mährückstände von Motor und Gerät ■ ▲ Material entfernen. Reifen Reifen und ggf. Reifendruck prüfen. ■ ▲ Vor und nach jeder Benutzung. Jährlich oder alle 50 h.
-
Seite 20: Vorbereitungen
Vorbereitungen Grunddurchsicht Vor allen Wartungs- und Prüfen Sie für einen sicheren Arbeitszustand Reinigungsarbeiten: des Geräts alle Muttern, Bolzen, Schrauben, Anschlüsse von Kraftstoffleitungen, Luftfilter Lassen Sie das Gerät mindestens 20 Mi- usw. regelmäßig auf festen Sitz. Überprüfen nuten abkühlen. Sie das Zündkabel und den Zündkerzenste- Ziehen Sie den Zündkerzenstecker ab. -
Seite 21: Motorölstand Prüfen
Motorölstand prüfen Zündkerze prüfen Der Ölstand darf nie zu niedrig sein, sonst Gefahr! kann der Motor beschädigt werden. Füllen Sie Die Zündanlage erzeugt ein elektro- niemals zu viel Öl ein. Es besteht sonst die magnetisches Feld. Gefahr, dass Öl in den Luftfilter gelangt und Träger von Herzschrittmachern dür- diesen zerstört. -
Seite 22: Messer Prüfen
Verwenden Sie feste Handschuhe, Originalmesser wenn Sie die Messer prüfen. Ein original AS-Messer erkennen Sie an den Einprägungen: AS 460 Clip A: GM46A000000010 Arbeiten am Messer erfordern besondere Fachkenntnisse, da eine Unwuchtprüfung er- AS 530 Clip A: GM53A000000110 forderlich ist und Drehmomente einzuhalten Ersatzteilnummer der original AS-Messer: sind. -
Seite 23: Zusammenbau
5. Schwenken Sie den Lenker in die ge- Zusammenbau wünschte Position. 6. Stecken Sie Schrauben, Scheiben und Knäufe wieder auf und schrauben Sie bei- Lieferumfang de Knäufe wieder fest. Das Gerät wird in einem Karton geliefert. Fahrantriebsbügel montieren Zum Lieferumfang gehört: –... -
Seite 24: Lagerung
Lagerung Ersatzteile Der zuverlässige und sichere Betrieb des Ge- Aufbewahrung räts hängt auch von der Qualität der verwende- ten Ersatzteile ab. Es dürfen nur Originaler- Bewahren Sie das Gerät in einem geschlosse- satzteile und Zubehör, welches von „AS-Motor nen, trockenen und gut belüfteten Raum und Germany“... -
Seite 25: Garantie
Garantie Die Garantiebedingungen finden Sie auf unse- rer AS-Motor-Website. Bitte drucken Sie die Dokumente, die Sie bei der Online-Registrierung erhalten, aus. Bewah- ren Sie diese zusammen mit Ihrem Kaufbeleg auf. -
Seite 26: Mögliche Störungen
Mögliche Störungen Die nachfolgende Tabelle enthält die am häufigsten vorkommenden Störungen und deren Beseiti- gung. Bei weiteren Störungen ist die nächste autorisierte Fachwerkstatt einzuschalten. Eine autorisierte Fachwerkstatt finden Sie auf unserer Homepage unter www.as-motor.de. Störung Mögliche Ursache Abhilfe Motor springt nicht Motorbremsbügel nicht ge- Motorbremsbügel zum Lenker drücken. - Seite 27 Motor startet Luftfilter verschmutzt. Luftfilter warten (siehe unter Wartung schlecht oder und Reinigung). läuft unregelmäßig Schlechter, verschmutzter Verwenden Sie stets frischen oder alter Kraftstoff. Kraftstoff. Zündkerze verrußt, beschädigt Zündkerze reinigen und Elektrodenab- oder falscher Elektrodenab- stand prüfen (siehe unter Wartung und stand.
- Seite 28 Unsauberer Schnitt, Messer stumpf oder Messer durch autorisierte Fachwerk- Rasen wird unan- verschlissen. statt nachschleifen und auswuchten sehnlich lassen. Lassen Sie ein beschädigtes Messer sofort austauschen. Fahrgeschwindigkeit ist im Fahrgeschwindigkeit verringern und/ Verhältnis zur Schnitthöhe zu oder die richtige Schnitthöhe wählen. groß.
-
Seite 29: Zubehör
Zubehör Lackspray 400 ml, Farbe Orange: G00011050... -
Seite 30: Technische Daten
Technische Daten AS 460 Clip A AS 530 Clip A Modell 0 - 30 °C Einsatzbereich (Temperatur) Bei Temperaturen unter 5 °C beachten Sie die Hinweise des Motorenherstellers zum Motoröl. Motor Einzylinder-Viertakt-Motor Bauart LONCIN Hersteller LC1P65FA LC1P70FA Hubraum 159 cm 196 cm Leistung 2,7 kW (3,7 PS) 3,1 kW (4,2 PS) Motordrehzahl 2800 min 2800 min E7RTC E7RTC... - Seite 31 AS 460 Clip A AS 530 Clip A Modell gemäß DIN EN ISO 5395 Vibrations-Emissionswert Hand-Arm-Schwingungen a 4,2 m/s 2,9 m/s 2,0 m/s 2,0 m/s Messunsicherheit U gemäß DIN EN ISO 5395 Geräuschpegel gemessener 91,3 dB 92,4 dB Schallleistungspegel L garantierter 96 dB 98 dB Schallleistungspegel L Schalldruckpegel 79,3 dB 80,1 dB am Bedienplatz L...
-
Seite 32: Konformitätserklärung
Konformitätserklärung AS-Motor Germany GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de Konformitätserklärung Wir erklären, dass die Rasenmäher AS 460 Clip A AS 530 Clip A Schnittbreite 46 cm 53 cm Ab Seriennummer 029216070001 028416070001 in der von uns in Verkehr gebrachten Ausführung allen einschlägigen - 2006/42/EG Sicherheits- und Gesundheitsanforderungen der genannten EG-Richtli- - 2000/14/EG nien entsprechen. -
Seite 36: Professionelle Technik In Garten Und Landschaft
AS-Motor Germany GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de Professionelle Technik in Garten und Landschaft Allmäher® Wendige Wiesenmäher für die extensive Grünflächenpflege. All- mäher zerkleinern meterhohes Gras, Gestrüpp und Unkraut zu- verlässig. Aufsitz Allmäher® Bedienkomfort und hohe Flächenleistung vereint in einem kom- pakten Aufsitz-Mäher.
