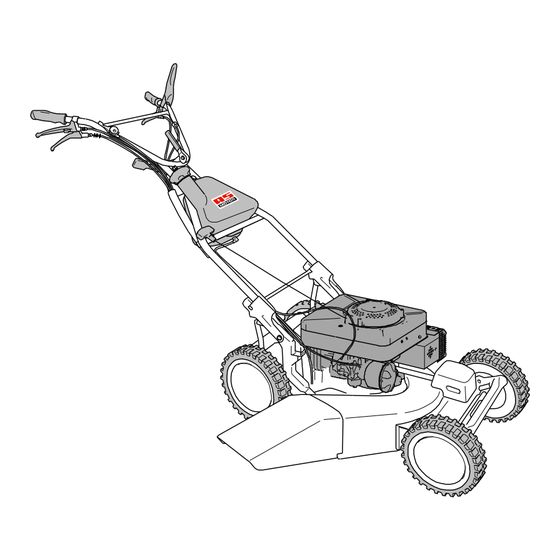

AS MOTOR AS 53 2T 4WD RB Betriebsanleitung
Verwandte Anleitungen für AS MOTOR AS 53 2T 4WD RB
Inhaltszusammenfassung für AS MOTOR AS 53 2T 4WD RB
- Seite 1 Betriebsanleitung Allradmäher AS 53 2T 4WD RB + AS 53 2T 4WD Ab Serien-Nr.: 020910020001+020808020001 Ausgabe: 18.02.2015, V11.0 DE-Original...
-
Seite 2: Vorwort
dummy Vorwort Bestimmungsgemäße Verwendung Tragen Sie nachfolgend die Daten zu Ihrem Gerät ein. Teilen Sie Geräte- und Motornum- Das Gerät ist ausschließlich für das Mähen mer bei Ersatzteilbestellungen Ihrem Fach- von gepflegten Gras- und Rasenflächen be- händler mit. stimmt. Verwenden Sie nur Anbaugeräte und Schneidwerkzeuge, die von „AS-Motor Ger- Seriennummer: many“... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbereitungen ........20 Vorwort ............. dummy Gerät reinigen ........20 Grunddurchsicht ........21 Bestimmungsgemäße Verwendung ..Motor warten .......... 21 Zündkerze prüfen ........21 Erklärung der Symbole ......dummy Inhalts verz eichnis Luftfilter warten ........21 Symbole in der Anleitung ....... Hinterradbremse prüfen ...... -
Seite 4: Erklärung Der Symbole
dummy Inhalts verz eichnis Erklärung der Symbole Vor Reparatur- und Wartungsar- beiten den Zündkerzenstecker abziehen. Symbole in der Anleitung Zum Hinweis auf besondere Gefahren werden in dieser Betriebsanleitung folgende Symbole verwendet. Warnhinweis. Lüftergitter reinigen! Die Diese Symbole weisen auf Kühlluft des Motors wird besondere Gefahren hin durch das Lüftergitter der Motorabdeckung einge-... -
Seite 5: Typenübersicht
Typenschild Auf dem Typenschild am Gerät finden Sie Angaben zum Gerätetyp und zu den technischen Daten. Name und Anschrift des Herstellers Bezeichnung des Geräts Typenbezeichnung Nennleistung in kW / Motordrehzahl Gewicht Baujahr Seriennummer CE-Kennzeichnung Schallleistungspegel L leer er Abs atz Typenübersicht In dieser Betriebsanleitung sind die nachfol- genden Gerätetypen beschrieben. -
Seite 6: Sicherheitshinweise
Sicherer Umgang mit Kraftstoff Sicherheitshinweise Informieren Sie sich! Gefahr! Kraftstoff ist giftig und extrem leicht Lesen Sie zu Ihrer Sicherheit diese Betriebsan- entzündlich. leitung sorgfältig. Machen Sie sich mit den Es besteht Brand- und Explosions- Bedienelementen und dem richtigen Gebrauch gefahr! des Geräts vertraut. -
Seite 7: Gerät Vor Gebrauch Prüfen
Tauschen Sie einen beschädigten Kraftstoff- Beim Starten des Motors darf das Gerät nicht tank oder Tankverschluss sofort aus (autori- gekippt werden. sierte Fachwerkstatt). Berühren Sie nicht den Motor oder den Schall- Erste Hilfe dämpfer. Diese werden im Betrieb sehr heiß und Sie können sich daran verbrennen. -
Seite 8: Vorsicht Beim Mähen
Stöcke, Knochen, Drähte und andere Gegen- Heben oder tragen Sie das Gerät niemals bei stände, die durch das Gerät weggeschleudert laufendem Motor. werden können. Eine längere Benutzungsdauer des Geräts kann zu vibrationsbedingten Durchblutungsstö- Vorsicht beim Mähen rungen an den Händen führen. Eine allgemein Verletzungsgefahr gültige Dauer für die Benutzung kann nicht festgelegt werden. -
Seite 9: Nach Dem Arbeiten
– Beobachten Sie die gemähte Fläche auch Vorsicht bei Wartung und nach dem Mähen um sicherzustellen, dass Reparatur kein Feuer ausbricht. Um Brandgefahr zu vermeiden, sind folgende Führen Sie nur Wartungsarbeiten durch, die in dieser Betriebsanleitung beschrieben sind. Bauteile stets von Schmutz, Gras, Heu, austre- Lassen Sie alle anderen Arbeiten von einer tendem Öl, Fett usw. -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Prallschutz Starterklappe Schnitthöhenverstellung hinten Startergriff Tankeinfüllstutzen Tankbelüftung Lenker mit Bedienelementen Benzinhahn Holmarretierung 10 Zündkerzenstecker 11 Lüftergitter 12 Schalldämpfer 13 Luftfilter 14 Schnitthöhenverstellung vorne 15 Typenschild 16 Abdeckung... -
Seite 11: Bedienelemente
3. Klemmen Sie den Lenker mit dem Exzen- 2: Vollgas terspannhebel fest. Variohebel (5) Fahrantriebshebel (2 - AS 53 2T 4WD RB) Mit dem Variohebel können Sie die Fahrge- Mit dem Fahrantriebshebel schalten Sie den schwindigkeit des Geräts bei laufendem Fahrantrieb ein und aus. -
Seite 12: Zusammenbau
Hinterradbremshebel (6) Benzinhahn Die Bremse benötigen Sie beim Bergabfah- 1: Auf ren und wenn Sie das Gerät abstellen. Um zu 2: Zu bremsen, müssen Sie den Fahrantriebshebel loslassen. Bremse ein (I): Hebel zum Lenker drücken und halten. Bremse aus (0): Hebel loslassen. -
Seite 13: Starterseil Einhängen
1. Klappen Sie den Führungsholm (1) nach Prallschutz hinten und rasten Sie ihn mit der Holmarre- tierung (2) ein. Achtung: Quetschen Sie beim Befestigen des 1. Stecken Sie die beiliegenden 3 Schrauben Lenkers nicht die Bowdenzüge (1). mit Vierkantansatz mit einer großen Schei- be von der Innenseite des Gerätegehäuses 1. -
Seite 14: Hinweise Zum Mähen
von der Sonne verbrannt und unansehnlich wird! Mähen Sie nur mit einem scharfen und unbe- schädigten Messer. Lassen Sie die Messer regelmäßig schärfen und auswuchten (autori- sierte Fachwerkstatt). Mähen Sie kein nasses Gras und nicht bei Regen. Die Grasnarbe kann beschädigt wer- den und es besteht Rutschgefahr! Wenden Sie das Gerät nur auf bereits gemäh- ter Fläche. -
Seite 15: Tanken
Kraftstoffgemisch aufbewahren Mineralisches Zweitaktöl ist nicht empfehlens- wert Das Kraftstoffgemisch altert und kann zu Motorschäden führen. Mischen Sie nur so viel AS-Motor Empfehlung: Kraftstoff, wie Sie bei den anstehenden Mäh- Vollsynthetisches Zweitaktöl TITAN 2T 100S arbeiten unmittelbar verbrauchen. im Mischungsverhältnis 1:100. Tanken Ihre Vorteile: –... -
Seite 16: Starten
Gefahr! Schließt nach dem Starten der Vergaser nicht wieder ordnungs- gemäß, dann läuft Benzin über und es entsteht Brandgefahr. Schließen Sie dann den Benzin- hahn und wenden Sie sich an eine authorisierte Fachwerkstatt. Gerät starten 1. Stellen Sie das Gerät auf eine ebene Flä- che, nicht ins hohe Gras. -
Seite 17: Fahren
Fahren rückwärts Fahren Bei Rückwärtsfahrt werden nur die beiden Gefahr! Vorderräder angetrieben. Die Fahrgeschwin- Verletzungsgefahr durch Stolpern digkeit ist halb so schnell wie bei Vorwärts- oder Ausrutschen beim Rückwärts- fahrt. fahren, Rückwärtsziehen und Wen- Fahrantrieb rückwärts ein: den. 1. Lösen Sie die Bremse. Vergewissern Sie sich, dass Ihr 2. -
Seite 18: Ausschalten Und Abstellen
Ausschalten und Abstellen Vorsicht! Bergab kann das Gerät wegrollen. Stellen Sie das Gerät nur auf ebe- nen Flächen ab und sichern Sie es gegen Wegrollen. 1. Lassen Sie den Fahrantriebshebel los. 2. Rasten Sie die Parkbremse ein. 3. Stellen Sie den Gashebel auf die geringste Motordrehzahl. -
Seite 19: Wartung Und Reinigung
Wartung und Reinigung Garantie nicht abgedeckt sind. Außerdem wird Regelmäßige Wartung hält Ihr Gerät stets die Betriebssicherheit gefährdet. einsatzbereit. Wenden Sie sich zur Überprüfung an Ihre Wenn Sie die Wartungshinweise nicht beach- autorisierte Fachwerkstatt, wenn Sie bei der ten, können Störungen auftreten, die durch die Wartung Probleme feststellen. -
Seite 20: Vorbereitungen
■ ▲ Chassis und Prall- Auf Rost und Risse prüfen und die Schweißnähte kontrol- schutz lieren. ■ ▲ Sind alle Schutzeinrichtungen und Abdeckungen vorhan- den, richtig befestigt und funktionsfähig? ■ ▲ Aufkleber Zustand der Aufkleber. ■ ▲ Hinterradbremse Prüfen. ■ ▲... -
Seite 21: Grunddurchsicht
Verwenden Sie zum Reinigen einen Handfe- - die Kühlrippen des Motors ger. Hartnäckigere Verschmutzungen entfer- stets sauber. nen Sie mit einer Holz- oder Kunststoffspach- Zündkerze prüfen tel. Reinigen Sie die äußeren Gehäuseteile mit einem Lappen. Gefahr! Spritzen Sie das Gerät nicht mit einem Was- Die Zündanlage erzeugt ein elekt- serstrahl oder Hochdruckreiniger ab! Verwen- romagnetisches Feld. -
Seite 22: Hinterradbremse Prüfen
Vorsicht! Bei Verwendung von Luftfiltern aus dem Zubehörhandel kann der Motor beschädigt werden. Verwenden Sie nur Original AS- Motor Luftfilterpatronen. Achten Sie stets auf einen sauberen Luftfilter. Ein schmutziger Luftfilter vermindert die Motor- leistung und erhöht den Motorverschleiß und 1. Stellen Sie das Gerät auf griffigen Unter- den Kraftstoffverbrauch. -
Seite 23: Rückwärtsgang Prüfen
AS 53 2T 4WD RB 3. Betätigen Sie den Rückwärtsgang. 4. Versuchen Sie, das Gerät auf den Vorder- rädern rückwärts zu ziehen. Blockieren die Vorderräder, ist der Rückwärts- gang richtig eingestellt. Lässt sich das Gerät ziehen, muss der Rückwärtsgang nachgestellt werden. -
Seite 24: Lagerung
– mindestens einmal jährlich oder alle 50 Motorbremse prüfen Betriebsstunden, unabhängig davon, ob Prüfen Sie die Funktion der Motorbremse Verschleiß vorhanden ist oder nicht. Das durch Abschalten des Motors. Das Messer Material ermüdet, kann Risse bekommen, muss aus voller Drehzahl in weniger als wodurch Personen und Sachgüter gefährdet 3 Sekunden still stehen. -
Seite 25: Wiederinbetriebnahme
Lassen Sie das Gerät im Herbst von einer Entsorgung autorisierten Fachwerkstatt überprüfen! Rasenschnitt gehört nicht in den Müll, sondern Wiederinbetriebnahme soll kompostiert werden. Führen Sie vor einer Inbetriebnahme des Zerkleinerter Aufwuchs verrottet schnell und Geräts nach einer längeren Standzeit die im kann daher als Gründung liegen bleiben. -
Seite 26: Mögliche Störungen
Mögliche Störungen Die nachfolgende Tabelle enthält die am häufigsten vorkommenden Störungen und deren Beseiti- gung. Bei weiteren Störungen ist die nächste autorisierte Fachwerkstatt einzuschalten. Eine autorisierte Fachwerkstatt finden Sie auf unserer Homepage unter www.as-motor.de. Störung Mögliche Ursache Abhilfe Motor springt nicht Motorbremshebel nicht ge- Motorbremshebel zum Lenker drü- drückt. - Seite 27 Schlechter, verschmutzter Verwenden Sie stets frischen Kraft- oder alter Kraftstoff. stoff. Zündkerze verrußt, beschädigt Zündkerze reinigen und Elektrodenab- oder falscher Elektrodenab- stand prüfen (siehe unter Wartung und stand. Reinigung). Zündkerze bei Bedarf ersetzen. Gehäuse des Mähers ver- Siehe unter Wartung und Reinigung. stopft.
-
Seite 28: Zubehör
Messer verschlissen. Autorisierte Fachwerkstatt. Zu geringe Motordrehzahl Autorisierte Fachwerkstatt. trotz Vollgas. Das Gerät hält nicht Bremse falsch eingestellt, Autorisierte Fachwerkstatt. bei betätigter Brem- verschlissen oder defekt. Motor geht nicht aus Abschaltsystem defekt. Benzinhahn schließen. Autorisierte Fachwerkstatt. leer er Abs atz Zubehör Lackspray 400 ml,Farbe Orange: G00011050... -
Seite 29: Mischungsverhältnisse Kraftstoff
Mischungsverhältnisse Kraftstoff Benzin Zweitaktöl Nur mit Titan 2T 100S (Oktanzahl mind. ROZ 91) 1:50 1:100 Liter Liter (=ml/cm Liter (=ml/cm 0,02 (20) 0,01 (10) 0,04 (40) 0,02 (20) 0,06 (60) 0,03 (30) 0,08 (80) 0,04 (40) 0,1 (100) 0,05 (50) 0,2 (200) 0,1 (100) 0,4 (400) -
Seite 30: Technische Daten
Technische Daten Modell AS 53 2T 4WD RB AS 53 2T 4WD 0 – 30 °C Einsatzbereich (Temperatur) Motor, Bauart Einzylinder-Zweitakt-Motor Hersteller AS-Motor Germany AS 165 Hubraum 165 cm Leistung 3,4 kW (4,6 PS) Motordrehzahl 2800 min Zündkerze Bosch W7RAC / Beru 14/7AU / Champion L86 /... -
Seite 31: Konformitätserklärung
Konfor m i tätserkl ärung AS-Motor Germany GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de Konformitätserklärung Wir erklären, dass die Rasenmäher AS 53 2T 4WD RB AS 53 2T 4WD Schnittbreite 53 cm 53 cm Ab Seriennummer 020910020001 020808020001 in der von uns in Verkehr gebrachten Ausführung allen einschlägigen... -
