Anl. SKA 2500 Dual C+H D
Montageerläuterungen

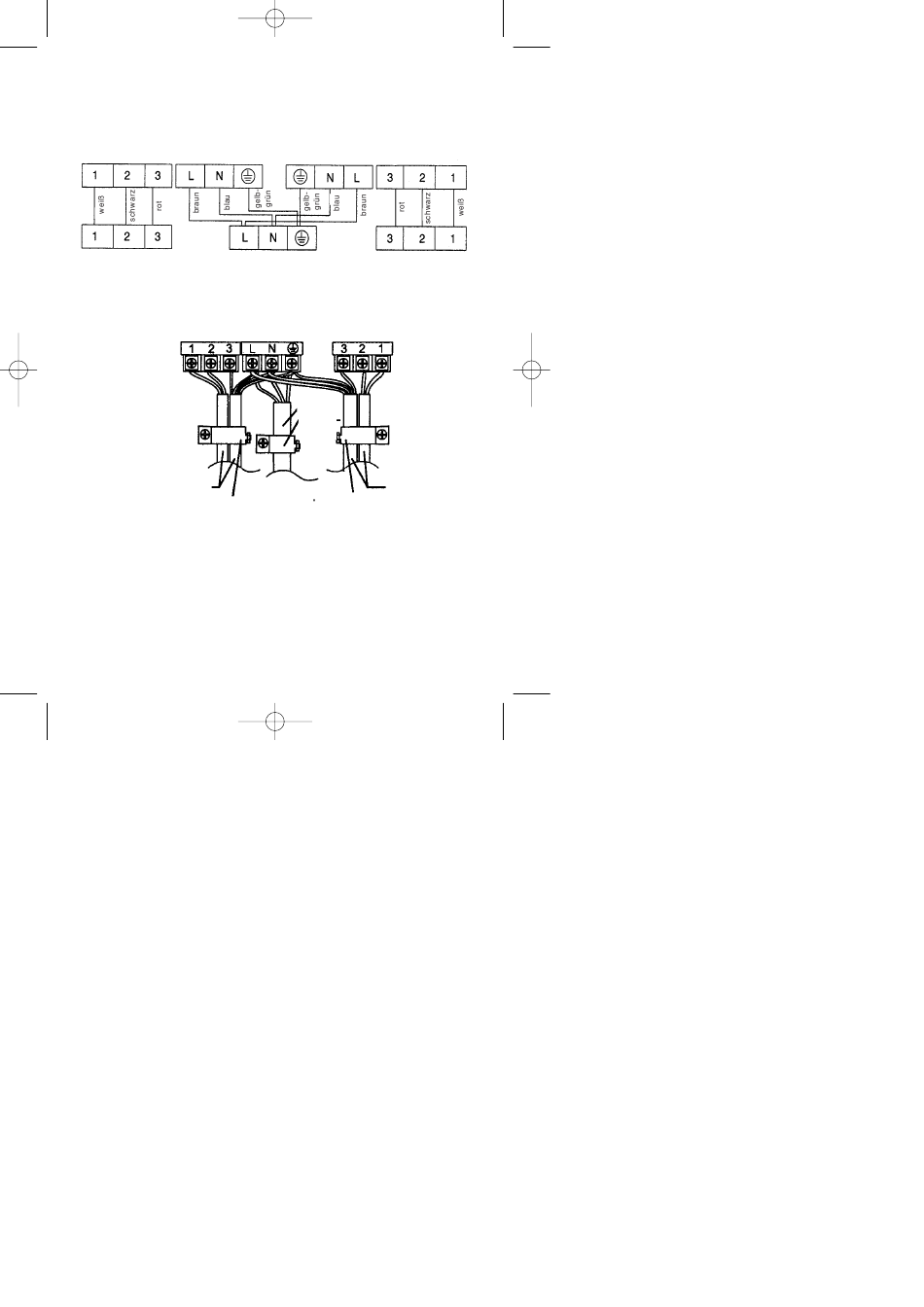

Verkabelung der Innen- und Außengeräte.
Innengerät
Außengerät
Verbindungskabel
Zugentlastung
(1) Kabelverbindungen wie in der
Abbildung dargestellt fest und sicher
mit den Anschlussklemmen verbinden.
(2) Das Verbindungskabel am Innengerät
ist bereits vor Auslieferung montiert.
(3) Kabelverbindungen bei Klimaanlagen:
HO 7 RN - F 3 G 1,0 mm
2
(4) Den Rohranschluß am Außengerät
überlassen Sie unbedingt einer
Fachfirma.
28
08.12.2003 16:09 Uhr Seite 28
Netzleitung
Zugent-
lastung
Verbindungskabel
Zugentlastung
