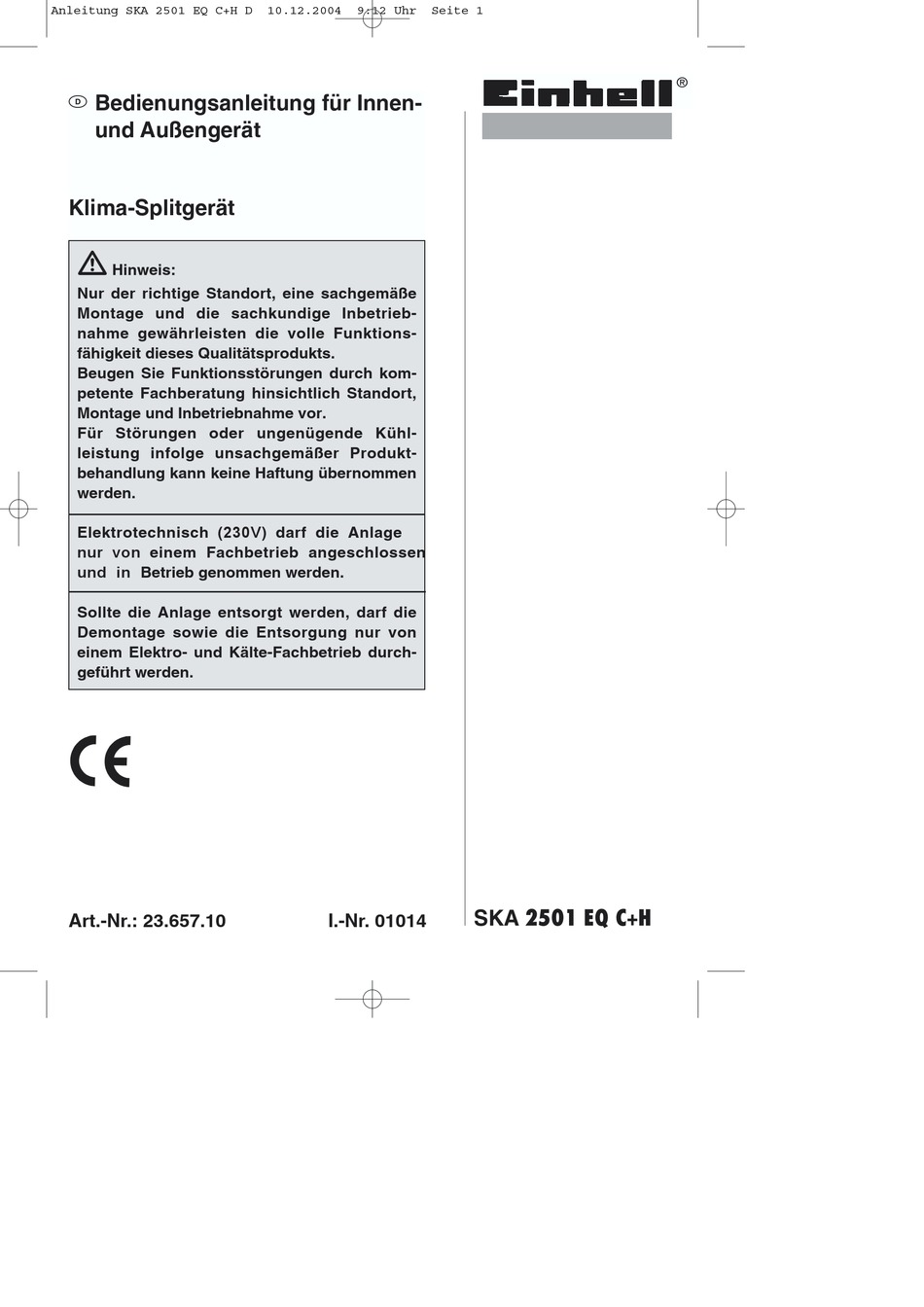

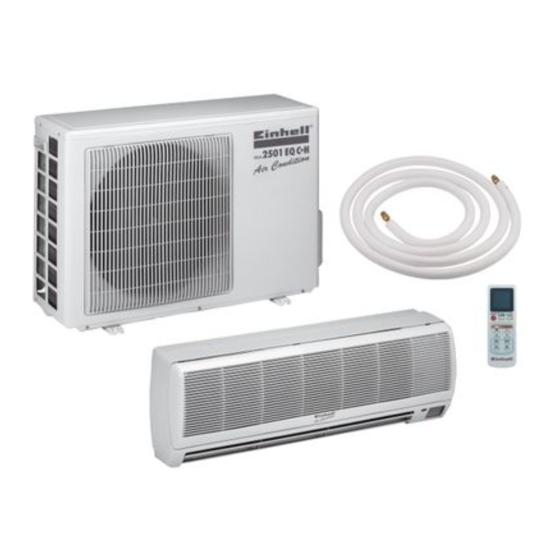

Anleitung SKA 2501 EQ C+H D
D
Bedienungsanleitung für Innen-
und Außengerät
Klima-Splitgerät
Hinweis:
Nur der richtige Standort, eine sachgemäße
Montage und die sachkundige Inbetrieb-
nahme gewährleisten die volle Funktions-
fähigkeit dieses Qualitätsprodukts.
Beugen Sie Funktionsstörungen durch kom-
petente Fachberatung hinsichtlich Standort,
Montage und Inbetriebnahme vor.
Für Störungen oder ungenügende Kühl-
leistung infolge unsachgemäßer Produkt-
behandlung kann keine Haftung übernommen
werden.
Elektrotechnisch (230V) darf die Anlage
nur von einem Fachbetrieb angeschlossen
und in Betrieb genommen werden.
Sollte die Anlage entsorgt werden, darf die
Demontage sowie die Entsorgung nur von
einem Elektro- und Kälte-Fachbetrieb durch-
geführt werden.
Art.-Nr.: 23.657.10
10.12.2004
9:12 Uhr
Seite 1
I.-Nr. 01014
SKA 2501 EQ C+H
®
Werbung
Verwandte Anleitungen für EINHELL SKA 2501 EQ C+H
Inhaltszusammenfassung für EINHELL SKA 2501 EQ C+H
- Seite 1 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 1 ® Bedienungsanleitung für Innen- und Außengerät Klima-Splitgerät Hinweis: Nur der richtige Standort, eine sachgemäße Montage und die sachkundige Inbetrieb- nahme gewährleisten die volle Funktions- fähigkeit dieses Qualitätsprodukts. Beugen Sie Funktionsstörungen durch kom- petente Fachberatung hinsichtlich Standort, Montage und Inbetriebnahme vor.
- Seite 2 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 2 Technische Daten: Kühlleistung Watt/BTU/h 2500 / 9.000 Heizleistung Watt/BTU/h 2850 / 10.000 Energie Effizienz 3,01 3,43 Luftleistung Abgef. Feuchtigkeit Zeitschaltuhr Betriebsspannung V ~ Hz 230 / 50 Leistungsaufnahme Kühlen Watt...
- Seite 3 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 3 Schlaffunktion: 24-Stunden Automatische Justage der Computergesteuerte Programmeinstellung: Luftgeschwindigkeit: Simulation der Pünktliche Zeiteinstellung. Die Automatische Einstellung der physiologischen Schlafkurve Schaltzeit sowie die Ein- Lüftungsleistung auf hohe, des menschlichen Körpers zur...
- Seite 4 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 4 Sicherheitshinweise Zwecke. Legen Sie keine Lebensmittel, Präzisionsinstrumente, Pflanzen, Tiere, Farben etc. auf das Gerät. Lesen Sie die Sicherheitshinweise vor dem Ge- Halten Sie keine brennenden Gegenstände in der brauch des Gerätes.
- Seite 5 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 5 Teilebeschreibung Innengerät Lufteinlass Luftauslass Luftansaugklappe Luftfilter Notschalter Fernbedienung Lamellen Wasserschlauch Enpfänger für Fernbedienung Anzeige 10 Stromkabel 11 Luftauslassgitter Aussengerät Achtung! Lufteinlass Das Innengerät muss korrekt am Aussen- gerät angeschlossen sein. Ansonsten kann das Gerät aufgrund der fehlerhaften...
- Seite 6 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 6 Anzeige Display Innengerät Entfeuchten Lüfter Automatik Kühlen nicht für C+H Typen Heizen nur für C+H Typen Temperaturanzeige in °C Temperatur und Timeranzeige Anzeige Lüftergeschwindigkeit Öffnen Schließen Drücken Sie die beiden unteren Ecken (mit Push markiert) des Ansauggitters.
- Seite 7 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 7 Fernbedienung: 1 Signalausgangsfenster 2 Funktionsanzeige 3 An- / Ausschalter 4 Funktionsschalter (Mode-Schalter) 4a Automatik Funktion 4b Kühlen 4c Entfeuchten (Trocknen) 4d Heizen 5 Luftumwälzungs- geschwindigkeit-Schalter 6 Schlaf-Wahltaste 7 Timer An-Taste...
- Seite 8 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 8 Vorbereitung zur Inbetriebnahme der Fernbedienung und Einstellung der aktuellen Zeit Drücken Sie mit einem spitzen Gegenstand die Reset-Taste. Auf die richtige Polung achten Drücken Sie die Reset-Taste 1 x nach jedem Batteriewechsel.
- Seite 9 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 9 Vorbereitung zur Fernbedienungskontrolle - Das Funksignal hat eine Reichweite von ca. 6 m - Wenn die Taste ON/OFF gedrückt wird, ertönt ein Signal am Innengerät 1-2 x, damit wird angezeigt, dass das Gerät das Signal empfangen hat.
- Seite 10 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 10 „Ich fühle ...“ Automatikfunktion Mit einem leichten Druck kann die Automatik „ich fühle“ eine angenehme Raumtemperatur bewirken. Zum Start Drücken Sie die EIN/AUS-TASTE Wenn Automatikfunktion angezeigt ist, stellt sich die Klimaanlage auf eine angenehme Raumtemperatur ein.
- Seite 11 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 11 Wenn die Automatikfunktion nicht angezeigt wird, drücken Sie die Taste “4” sooft bis die Automatikfunktion (4a) angezeigt wird. Jedes Mal, wenn die Taste gedrückt wird, ändert sich die Reihenfolge: Automatik- (4a) Kühlen (4b) - Entfeuchten (Trocknen) (4c) - Heizen (4d).
- Seite 12 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 12 Auswählen der Betriebsfunktion (Kühlen (4b), Entfeuchten (4c), Heizen (4d)) Wählen Sie Betrieb, um die Feineinstellung der Raumtemperatur oder der Luftströmung einzustellen. Achtung! Wenn die Umgebungstemp. zu hoch ist, arbeitet die Kühlung mit max.
- Seite 13 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 13 Änderung der Temperatur Drücken Sie die „zu warm-too hot“ Taste, um die Temperatur zu reduzieren. Jedes Mal, wenn Sie drücken reduziert sich die eingestellte Temperatur um 1°C. Drücken Sie die „zu kühl-too cool“ Taste, um die Temp.
- Seite 14 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 14 Justierung der Luftgeschwindigkeit und Luftströmung Wählen Sie eine Ihnen genehme Luftströmung und Luftumwälzung aus. Drücken Sie die Taste, um die Luftgeschwindigkeit zu ändern. Bei jedem Drücken der Taste ändert Wählen Sie eine hohe Stufe...
- Seite 15 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 15 Empfohlener Bereich für die Luftströmung ab/auf. Justieren Sie mit der Automatiktaste, wählen Sie Kühlen, Heizen oder Entfeuchten. Achtung: In der Entfeuchtungs- und Kühlfunktion bläst die Luft für 1 Stunde nach unten (Pos.4 - 5). Dann wechselt das Gerät in die horizontale Luftströmung, um ein Tropfen zu...
- Seite 16 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 16 Angenehme Schlafbetriebsfunktion Stellen Sie diese Funktion ein, wenn eine ruhige Umgebung während des Schlafs gewünscht wird. Machen Sie folgendes: Drücken Sie die Taste. Machen Sie dies, wenn Sie eine ruhige Umgebung während des...
- Seite 17 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 17 Volle Ausblaswirkung Wenn diese Funktion gestartet wird, wird jeder Teil des Raumes gekühlt. Machen Sie folgendes: Drücken Sie die Taste. Rückgängigmachen: Drücken Sie die Taste nocheinmal. Drücken Sie die Taste während...
- Seite 18 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 18 Timer Betrieb (EIN/AUS) Stellen Sie den TIMER-Betrieb vor dem Schlafen oder für die normale Zeit des Nach- hausekommens oder normalen Aufstehens ein. Ein (On) - Timer Einstellung 1 Drücken Sie die Taste während...
- Seite 19 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 19 Achtung: Stellen Sie das Gerät aus, ziehen den Netzstecker vor jeder Reinigung. Die hohe Ge- schwindigkeit der Ventilatoren kann Verletzungen verursachen. Reinigen Sie das Innengerät nur mit einem weichen Tuch.
- Seite 20 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 20 Mögliche Fehler und Problemlösungsmöglichkeiten Überprüfen Sie folgende Punkte, bevor Sie den Kundendienst verständigen: Gerät läuft nicht. Überprüfen Sie folgende Punkte: 1. Ist an der Steckdose die Netzspannung vorhanden? 2. Absicherung der Steckdose prüfen! 3.
- Seite 21 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 21 Mögliche Fehler und Problemlösungsmöglichkeiten Problem Ursache Nach dem Drücken der Starttaste, Dies ist kein Fehler und zum läuft das Gerät nach 3 Min. noch Schutz des Kompressors. nicht durch den Microprozessor an.
- Seite 22 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 22 Ein klickendes Geräusch im Dies ist kein Fehler. Innengerät. Dies ist meist das Geräusch des Ventilators oder des Kompressors, wenn dieser zu- bzw. abschaltet. Vom Innengerät ist ein dumpfes Dies ist kein Fehler.
- Seite 23 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 23 Wichtige Hinweise zur Montage Wahl des Einbauortes der Innenanlage Luftstrom darf nicht blockiert werden. Die gekühlte Luft soll sich in jedem Abschnitt des Raumes verteilen. Der maximale Abstand zwischen Innen- und Außengerät beträgt 4 m.
- Seite 24 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 24 Montageanweisungen: 6. Vergewissern Sie sich, daß die Installation ordentlich und sauber durchgeführt ist. 7. Sorgen Sie dafür, daß ausreichend Platz für Vergewissern Sie sich, dass die vorhandene spätere Reparaturen und Service ist.
- Seite 25 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 25 Niemals die Installation an Plätzen mit Mauerdurchbruch- aggressiver Luft durchführen. rohr einsetzen Mindestabstände beachten (siehe Wichtige Hinweise zur Montage). Installation von Innen- und Außengerät ist nur in senkrechter Aufstellung zulässig.
- Seite 26 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 26 3.6 Endmontage Innengerät Außengerät Führen Sie das Leitungspaket durch den Mauerdurchbruch Kühlmittelleitung Innengerät in die oberen Haken der Innengerät Montageplatte einhängen und unten einrasten lassen Das Leitungspaket wird zwischen Gehäuse des Innengerätes und der Wand verlegt.
- Seite 27 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 27 Verwenden Sie anschließend passende 5.5 Absperrventile schließen Gabelschlüssel und schrauben Sie die Gehen Sie wie unter 5.4 beschrieben vor, ziehen Verschraubungen zügig fest an. Das dabei Sie die Absperrventile jedoch im Uhrzeigersinn ausgeübte Drehmoment muss...
- Seite 28 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 28 Platz vom Innengerät empfangen werden kann. Vermeiden Sie für die Halterung einen Platz mit direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen. Beachten Sie die richtige Polarität der in der Fernbedienung verwendeten Batterien.
- Seite 29 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 29 ISC GmbH Konformitätserklärung Eschenstraße 6 D-94405 Landau/Isar ürün ile ilgili olarak AB Yönetmelikleri ve erklärt folgende Konformität gemäß EU-Richtlinie Normlar∂ gere©ince aµa©∂daki uygunluk aç∂kla und Normen für Artikel mas∂n∂ sunar.
- Seite 30 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 30 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der...
- Seite 31 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 31 D Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze...
- Seite 32 Anleitung SKA 2501 EQ C+H D 10.12.2004 9:12 Uhr Seite 32 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig. EH 12/2004...
