Anl. SKA 2500 Dual C+H D
Achtung: Elektrischer Anschluss nur durch
Fachbetrieb ausführen!
Alle elektrischen Arbeiten müssen von einem
autorisierten Fachmann nach den Vorschriften
ausgeführt werden.
Die vorgeschriebene Spannung und ein
fachgerechter Anschluss müssen eingehalten
werden.

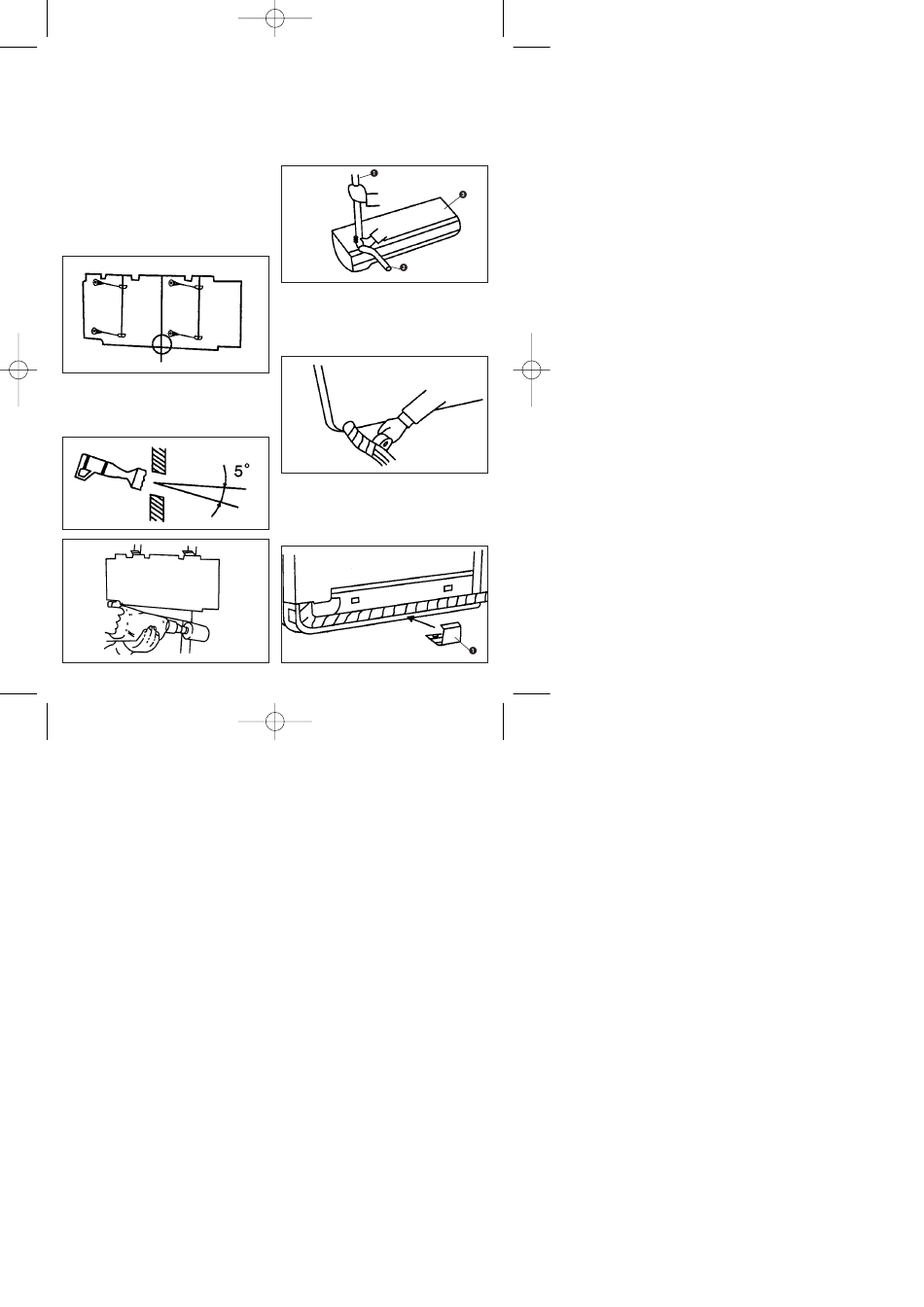

Montage des Innenraumgerätes
1. Montage der Wandplatte
a) Montieren Sie die Wandplatte immer waagerecht.
b) Vergewissern Sie sich, daß die Wandplatte fest
angeschraubt, und mit einem Gewicht von ca. 50 kg
belastbar ist.
2. Mauerdurchbruch bohren
Bohren Sie mit einer ∆65 mm Bohrkrone den
Mauerdurchbruch für die Kühlleitungen in einem
Winkel von ca. 5° nach aussen abfallend.
26
08.12.2003 16:09 Uhr Seite 26
3. Innengerät anbringen
3.1 Rohr biegen
Rohr (1) und Wasserablaufschlauch (2) an der
Inneneinheit (3) befestigen, das Ende des Rohrs
halten, biegen und formen, sodass das Rohr (1) und
der Wasserablaufschlauch (2) durch den
Mauerdurchbruch gesteckt werden können.
3.2 Umwickeln mit Isolierband
Umwickeln Sie Rohr, Wasserablaufschlauch und
Stromleitung mit dem Isolierband. Für den
Mauerdurchbruch verwenden Sie bitte den
Rohrschutz.
3.3 Rohrhalter verwenden
Nach dem Umwickeln mit Isolierband wird das
Rohrbündel an der Rückwand des Innengerätes
geführt und mit dem Rohrhalter (1) fixiert.
