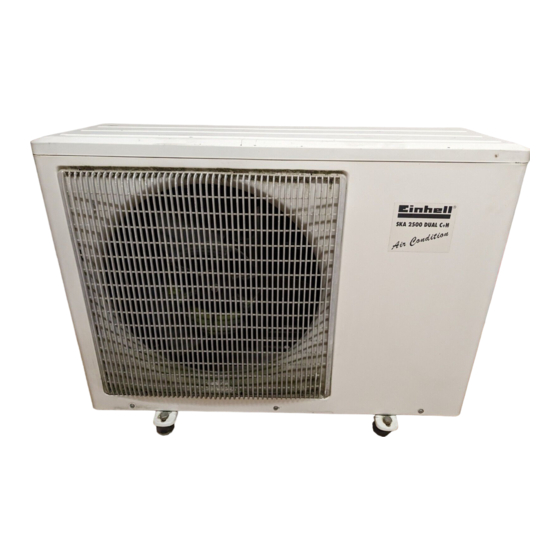

Anl. SKA 2500 Dual C+H D
Bedienungsanleitung für Innen-
und Außengerät
Klima-Splitgerät
Hinweis:
Nur der richtige Standort, eine sachgemäße
Montage und die sachkundige Inbetrieb-
nahme gewährleisten die volle Funktions-
fähigkeit dieses Qualitätsprodukts.
Beugen Sie Funktionsstörungen durch kom-
petente Fachberatung hinsichtlich Standort,
Montage und Inbetriebnahme vor.
Für Störungen oder ungenügende Kühl-
leistung infolge unsachgemäßer Produkt-
behandlung kann keine Haftung übernommen
werden.
Kältetechnisch und elektrotechnisch darf die
Anlage nur von einem Fachbetrieb ange-
schlossen und in Betrieb genommen werden.
Sollte die Anlage einen anderen Standort
erhalten oder entsorgt werden, darf die
Demontage sowie die Entsorgung nur von
einem Elektro- und Kälte-Fachbetrieb durch-
geführt werden.
Art.-Nr.: 23.653.85
08.12.2003
16:08 Uhr
SKA 2500 DUAL C+H
I.-Nr. 01013
Seite 1
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL SKA 2500 DUAL C+H
Inhaltszusammenfassung für EINHELL SKA 2500 DUAL C+H
- Seite 1 Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 1 ® Bedienungsanleitung für Innen- und Außengerät Klima-Splitgerät Hinweis: Nur der richtige Standort, eine sachgemäße Montage und die sachkundige Inbetrieb- nahme gewährleisten die volle Funktions- fähigkeit dieses Qualitätsprodukts. Beugen Sie Funktionsstörungen durch kom- petente Fachberatung hinsichtlich Standort, Montage und Inbetriebnahme vor.
-
Seite 2: Die Seriellen Klimaanlagen Von Einhell
Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 2 Die seriellen Klimaanlagen von Einhell Geräuscharmer Betrieb: Durch die großzügige Konstruktion der Ventilatorflügel mit großem Durchmesser verringert sich die Betriebsgeschwindigkeit und somit gleichzeitig die Geräuschentwicklung, bei gleichbleibend hohem Luftausstoß. Der niedrigste Geräuschpegel am Innengerät, bei “Schlaffunktion”, beträgt nur 28 (dB/A), also... - Seite 3 Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 3 Schlaffunktion: 24-Stunden Automatische Justage der Computergesteuerte Programmeinstellung: Luftgeschwindigkeit: Simulation der Pünktliche Zeiteinstellung. Die Automatische Einstellung der physiologischen Schlafkurve Schaltzeit sowie die Ein- Lüftungsleistung auf hohe, des menschlichen Körpers zur...
-
Seite 4: Sicherheitshinweise
Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 4 Sicherheitshinweise Vor dem Betrieb sind die folgenden „Sicherheitshinweise“ sorgfältig durchzulesen. Zur Vermeidung von Personen- und Sachschäden sind die folgenden Anweisungen zu befolgen. a Unsachgemäßer Betrieb aufgrund von Nichtbeachtung der Anweisungen kann zu Verletzungen oder Schäden führen, die ihrem Schweregrad nach wie folgt eingestuft werden:... - Seite 5 Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 5 Sicherheitshinweise Verwenden Sie es nicht für betriebsfremde Zwecke. Legen Sie keine Lebensmittel, Präzisionsinstrumente, Pflanzen, Tiere, Farben Lesen Sie die Sicherheitshinweise vor dem Ge- etc. auf das Gerät. brauch des Gerätes.
-
Seite 6: Teilebeschreibung
Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 6 Teilebeschreibung Innengerät Lufteinlass Gerät A Luftauslass Lufteinlass Luftansaugklappe Luftreiniger Luftfilter Gerät A Notschalter Fernbedienung Luftauslass Lamellen Wasserschlauch Enpfänger für Fernbedienung Anzeige 10 Stromkabel 11 Luftauslassgitter Aussengerät Lufteinlass Achtung! Die Innengeräte A und B müssen korrekt am Aussengerät angeschlossen sein. -
Seite 7: Anzeige Display Innengerät
Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 7 Anzeige Display Innengerät Automatik Kühlen Entfeuchten Lüfter nicht für C+H Typen Heizen nur für C+H Typen Temperaturanzeige in °C Temperatur und Timeranzeige Anzeige Lüftergeschwindigkeit Öffnen Schließen Drücken Sie die beiden unteren Ecken (mit Push markiert) des Ansauggitters. - Seite 8 Anl. SKA 2500 Dual C+H D 08.12.2003 16:08 Uhr Seite 8 Fernbedienung: 1 Signalausgangsfenster 2 Funktionsanzeige 3 An- / Ausschalter 4 Funktionsschalter (Mode-Schalter) 4a Automatik Funktion 4b Kühlen 4c Entfeuchten (Trocknen) 4d Heizen 5 Luftumwälzungs- geschwindigkeit-Schalter 6 Schlaf-Wahltaste 7 Timer An-Taste...
- Seite 9 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 9 Vorbereitung zur Inbetriebnahme der Fernbedienung und Einstellung der aktuellen Zeit Drücken Sie mit einem spitzen Gegenstand die Reset-Taste. Auf die richtige Polung achten Drücken Sie die Reset-Taste 1 x nach jedem Batteriewechsel.
- Seite 10 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 10 Vorbereitung zur Fernbedienungskontrolle - Das Funksignal hat eine Reichweite von ca. 6 m - Wenn die Taste ON/OFF gedrückt wird, ertönt ein Signal am Innengerät 1-2 x, damit wird angezeigt, dass das Gerät das Signal empfangen hat.
-
Seite 11: Drücken Sie Die Ein/Aus-Taste
Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 11 „Ich fühle ...“ Automatikfunktion Mit einem leichten Druck kann die Automatik „ich fühle“ eine angenehme Raumtemperatur bewirken. Zum Start Drücken Sie die EIN/AUS-TASTE Wenn Automatikfunktion angezeigt ist, stellt sich die Klimaanlage auf eine angenehme Raumtemperatur ein. - Seite 12 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 12 Wenn die Automatikfunktion nicht angezeigt wird, drücken Sie die Taste “4” sooft bis die Automatikfunktion (4a) angezeigt wird. Jedes Mal, wenn die Taste gedrückt wird, ändert sich die Reihenfolge: Automatik- (4a) Kühlen (4b) - Entfeuchten (Trocknen) (4c) - Heizen (4d).
- Seite 13 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 13 Auswählen der Betriebsfunktion (Kühlen (4b), Entfeuchten (4c), Heizen (4d)) Wählen Sie Betrieb, um die Feineinstellung der Raumtemperatur oder der Luftströmung einzustellen. Achtung! Wenn die Umgebungstemp. zu hoch ist, arbeitet die Kühlung mit max.
-
Seite 14: Entfeuchtungsbetrieb
Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 14 Änderung der Temperatur Drücken Sie die „zu warm-too hot“ Taste, um die Temperatur zu reduzieren. Jedes Mal, wenn Sie drücken reduziert sich die eingestellte Temperatur um 1°C. Drücken Sie die „zu kühl-too cool“ Taste, um die Temp. - Seite 15 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 15 Justierung der Luftgeschwindigkeit und Luftströmung Wählen Sie eine Ihnen genehme Luftströmung und Luftumwälzung aus. Drücken Sie die Taste, um die Luftgeschwindigkeit zu ändern. Bei jedem Drücken der Taste ändert Wählen Sie eine hohe Stufe...
- Seite 16 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 16 Empfohlener Bereich für die Luftströmung ab/auf. Justieren Sie mit der Automatiktaste, wählen Sie Kühlen oder Entfeuchten. Achtung: In der Entfeuchtungs- und Kühlfunktion bläst die Luft für 1 Stunde nach unten (Pos.4 - 5). Dann wechselt das Gerät in die horizontale Luftströmung, um ein Tropfen zu...
- Seite 17 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 17 Angenehme Schlafbetriebsfunktion Stellen Sie diese Funktion ein, wenn eine ruhige Umgebung während des Schlafs gewünscht wird. Machen Sie folgendes: Drücken Sie die Taste. Machen Sie dies, wenn Sie eine ruhige Umgebung während des...
- Seite 18 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 18 Volle Ausblaswirkung Wenn diese Funktion gestartet wird, wird jeder Teil des Raumes gekühlt. Machen Sie folgendes: Drücken Sie die Taste. Rückgängigmachen: Drücken Sie die Taste nocheinmal. Drücken Sie die Taste während...
- Seite 19 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 19 Timer Betrieb (EIN/AUS) Stellen Sie den TIMER-Betrieb vor dem Schlafen oder für die normale Zeit des Nach- hausekommens oder normalen Aufstehens ein. Ein (On) - Timer Einstellung 1 Drücken Sie die Taste während...
- Seite 20 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 20 Achtung: Stellen Sie das Gerät aus, ziehen den Netzstecker vor jeder Reinigung. Die hohe Ge- schwindigkeit der Ventilatoren kann Verletzungen verursachen. Reinigen Sie das Innengerät nur mit einem weichen Tuch.
- Seite 21 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 21 Mögliche Fehler und Problemlösungsmöglichkeiten Überprüfen Sie folgende Punkte, bevor Sie den Kundendienst verständigen: Gerät läuft nicht. Überprüfen Sie folgende Punkte: 1. Ist an der Steckdose die Netzspannung vorhanden? 2. Absicherung der Steckdose prüfen! 3.
- Seite 22 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 22 Mögliche Fehler und Problemlösungsmöglichkeiten Problem Ursache Nach dem Drücken der Starttaste, Dies ist kein Fehler und zum läuft das Gerät nach 3 Min. noch Schutz des Kompressors. nicht durch den Microprozessor an.
- Seite 23 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 23 Ein klickendes Geräusch im Dies ist kein Fehler. Innengerät. Dies ist meist das Geräusch des Ventilators oder des Kompressors, wenn dieser zu- bzw. abschaltet. Vom Innengerät ist ein dumpfes Dies ist kein Fehler.
-
Seite 24: Wichtige Hinweise Zur Montage
Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 24 Wichtige Hinweise zur Montage Wahl des Einbauortes der Innenanlage Luftstrom darf nicht blockiert werden. Die gekühlte Luft soll sich in jedem Abschnitt des Raumes verteilen. Der maximale Abstand zwischen Innen- und Außengerät beträgt 15 m, der maximale Höhenunterschied beträgt... -
Seite 25: Montageplatz - Außengerät
Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 25 Montageanweisungen: Beachten Sie: Folgende Punkte können zu Störungen führen. Informieren Sie sich bei Ihrem Service- Vergewissern Sie sich, dass die vorhandene Fachbetrieb, damit es später nicht zu Störungen Netzspannung mit der auf dem Datenschild ange- kommt. - Seite 26 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 26 Achtung: Elektrischer Anschluss nur durch 3. Innengerät anbringen Fachbetrieb ausführen! Alle elektrischen Arbeiten müssen von einem 3.1 Rohr biegen autorisierten Fachmann nach den Vorschriften Rohr (1) und Wasserablaufschlauch (2) an der ausgeführt werden.
- Seite 27 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 27 3.4. Endmontage Innengerät Das Innengerät (1) wird an der bereits vormontierten Wandplatte (2) eingehängt. Beachten Sie, dass das Rohrbündel nicht geknickt und waagerecht oder leicht nach unten geneigt verlegt wird, sodass kein Wasser im Wasserablaufschlauch zurück bleiben kann.
-
Seite 28: Montageerläuterungen
Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 28 Montageerläuterungen Verkabelung der Innen- und Außengeräte. Innengerät Außengerät Netzleitung Zugent- lastung Verbindungskabel Verbindungskabel Zugentlastung Zugentlastung (1) Kabelverbindungen wie in der Abbildung dargestellt fest und sicher mit den Anschlussklemmen verbinden. - Seite 29 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 29 Anmerkungen 1. Eigenmächtige Änderungen am Gerät werden von unserer Garantieleistung nicht abgedeckt. 2. Sach- und Personenschäden aufgrund von Defekten durch Vertriebs-, Lagerungs- und Transport- sowie Entladepersonal unterliegen der Haftung der jeweiligen verursachenden Personen.
- Seite 30 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 30 EG Konformitätserklärung ® EC Declaration of Conformity Déclaration de Conformité CE EC ¢‹ÏˆÛË ÂÚÈ Ù˘ ·ÓÙ·fiÎÚÈÛ˘ EC Conformiteitsverklaring Dichiarazione di conformità CE Declaracion CE de Conformidad EC Overensstemmelseserklæring Declaração de conformidade CE EU prohlášení...
- Seite 31 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 31 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der...
- Seite 32 Anl. SKA 2500 Dual C+H D 08.12.2003 16:09 Uhr Seite 32 ISC GmbH Einhell Distribution SRL Romania Eschenstraße 6 Calea 13 Septembrie 97 D-94405 Landau/Isar Bloc 93, Parter Tel. (0180) 5 120 509, Fax (0 99 51) 2610 u. 5250 RO-Bucuresti, Sector 5 Tel.
