Anleitung_SKA_2502_C_D:_

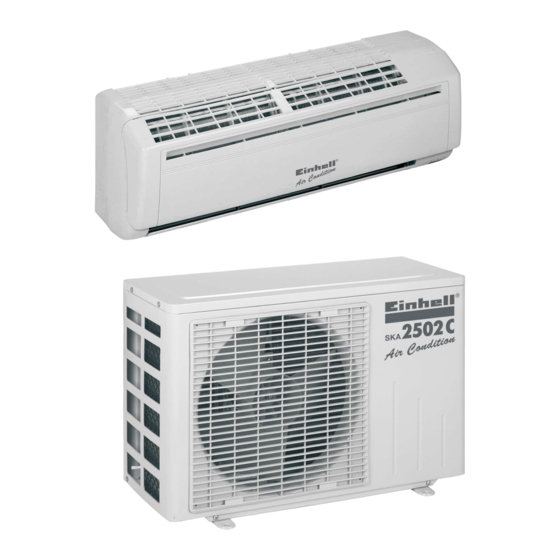

Bedienungsanleitung für
Innen- und Außengerät
Klima-Splitgerät
Hinweis:
Nur der richtige Standort, eine sachgemäße
Montage und die sachkundige Inbetrieb-
nahme gewährleisten die volle Funktions-
fähigkeit dieses Qualitätsprodukts.
Beugen Sie Funktionsstörungen durch kom-
petente Fachberatung hinsichtlich Standort,
Montage und Inbetriebnahme vor.
Für Störungen oder ungenügende Kühl-
leistung infolge unsachgemäßer Produkt-
behandlung kann keine Haftung übernommen
werden.
Kältetechnisch und elektrotechnisch darf die
Anlage nur von einem Fachbetrieb ange-
schlossen und in Betrieb genommen werden.
Sollte die Anlage einen anderen Standort
erhalten oder entsorgt werden, darf die
Demontage sowie die Entsorgung nur von
einem Elektro- und Kälte-Fachbetrieb durch-
geführt werden.
Art.-Nr.: 23.651.65
26.02.2008
13:41 Uhr
Seite 1
I.-Nr.: 01028
2502 C
SKA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL SKA 2502 C
Inhaltszusammenfassung für EINHELL SKA 2502 C
- Seite 1 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 1 Bedienungsanleitung für Innen- und Außengerät Klima-Splitgerät Hinweis: Nur der richtige Standort, eine sachgemäße Montage und die sachkundige Inbetrieb- nahme gewährleisten die volle Funktions- fähigkeit dieses Qualitätsprodukts. Beugen Sie Funktionsstörungen durch kom- petente Fachberatung hinsichtlich Standort, Montage und Inbetriebnahme vor.
- Seite 2 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 2...
- Seite 3 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 3...
- Seite 4 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 4 > 150 mm > 150 mm Ø 65 Ø 65...
- Seite 5 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 5...
- Seite 6 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 6...
-
Seite 7: Inhaltsverzeichnis
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 7 Inhaltsverzeichnis Für den Benutzer und Fachmann 1. Sicherheitshinweise 2. Lieferumfang 3. Technische Daten 4. Bestimmungsgemäße Verwendung 5. Teilebeschreibung 6. Anzeige-Display Innengerät 7. Fernbedienung vorbereiten 8. Funktionsbeschreibung der Fernbedienung 9. Einstellungen am Innengerät 10. Reinigungshinweise 11. -
Seite 8: Sicherheitshinweise
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 8 Betriebszustand (z.B. Brandgeruch) feststellen. Achtung! Verständigen Sie Ihren Servicepartner. Wird das Beim Benutzen von Geräten müssen einige Gerät weiterbetrieben können z.B. Defekte an Sicherheitsvorkehrungen eingehalten werden, um der Anlage, elektrische Schläge und Verletzungen und Schäden zu verhindern. Lesen Sie Brandschäden die Folgen sein. -
Seite 9: Lieferumfang
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 9 Heizgeräten verwendet wird, muss der Raum den Kupferleitungen fern. von Zeit zu Zeit gelüftet werden. Ansonsten kann ein Sauerstoffmangel eintreten. WARNUNG Installieren Sie das Gerät nicht in einem Raum, Lesen Sie alle Sicherheitshinweise und in dem brennbare Gase ausströmen können. -
Seite 10: Technische Daten
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 10 3. Technische Daten Temperaturbereiche: Kühlung Kühlleistung 2500 W Raumtemperatur 16°C ~ 30°C Heizleistung Außentemperatur ab +18°C Energie Effizienz D (EER 2,62) Entfeuchtung Luftleistung max. 420 m Raumtemperatur 16°C ~ 30°C Außentemperatur ab +18°C Abgeführte Feuchtigkeit max. (30°C/80% RH) 1,0 l/h Zeitschaltuhr 24 h Hinweise:... -
Seite 11: Teilebeschreibung
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 11 5. Teilebeschreibung (Abb. 1) Monate. Entsorgen Sie verbrauchte Batterien ordnungs- gemäß bei einer öffentlichen Batterieannahme- Frontplatte stelle. Lufteinlass Luftfilter IR-Fernbedienung verwenden Luftauslass Um mit der Fernbedienung das Gerät ein- oder Horizontales Luftstromgitter auszuschalten, halten Sie die Fernbedienung in die Vertikaler Luftschlitz Richtung des Innengerätes der Klimaanlage. - Seite 12 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 12 gestellt. die erreichbare Innentemperatur 8. TIMER ON: Durch Tastendruck bestimmen Sie die Einschaltzeit des Gerätes. Um diesen Modus B) Betriebsart Entfeuchten zu deaktivieren, drücken Sie die Taste sooft, bis 1. Drücken Sie die Taste “ON/OFF” um das Gerät die TIMER ON Anzeige im Display erlischt.
-
Seite 13: Einstellungen Am Innengerät
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 13 E) Timereinstellungen (Zeiteinstellung, lässt Wenn die Fernbedienung nicht funktioniert Gerät automatisch Ein- oder Ausschalten) (Abb. 6) (Notbedienung) Hinweis: Falls die Fernbedienung nicht funktioniert (leere Stellen Sie zuerst mit der “Clock” taste die aktuelle Batterien oder Fehlfunktion), benützen Sie den Uhrzeit ein. -
Seite 14: Allgemeine Hinweise
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 14 kühlen Ort. minütiger Verzögerung wieder an. 5. Legen Sie den oberen Teil des Luftfilters wieder in das Gerät ein und achten Sie darauf, dass die 2. „Weißer Nebel“ kommt aus dem Innengerät: linke und rechte Kante richtig ausgerichtet sind. Bei großen Temperaturunterschieden zwischen Setzen Sie den Filter dann vollständig ein Lufteinlass und Luftauslass und hoher relativer... -
Seite 15: Störungen
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 15 12. Störungen Überprüfen Sie folgende Punkte, bevor Sie den Kundendienst verständigen: Gerät läuft nicht. Überprüfen Sie folgende Punkte: 1. Ist an der Steckdose die Netzspannung vorhanden? 2. Absicherung der Steckdose prüfen! 3. Ist die Zeitschaltuhr eingestellt? Das Gerät kühlt nicht zufriedenstellend! Folgendes überprüfen: 1. -
Seite 16: Montagezubehör
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 16 Nachfolgende Seiten sind für den Wählen Sie einen ausreichenden Zuleitungsquer- schnitt. Die Gelb/Grüne Ader darf nur als Schutzleiter Fachmann bestimmt. und keinesfalls als Spannung führender Leiter ver- wendet werden. Beim elektrischen Festanschluss Achtung des Geräts muss dieses über eine Einrichtung mit Setzen Sie sich einfach mit unserem Servicepartner mindestens 3mm Trennstrecke (z.B. - Seite 17 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 17 4. Der Platz soll ausreichend stabil für die Montage Installation ist dies zu überprüfen. und Vibration sein. Knicken und drücken Sie die Kältemittelleitungen 5. Es dürfen keine Gefahren wegen brennbarem nicht. Gas oder Gasaustritt der zu Korrosion führt vor- Die gesamten Kältemittelleitungen, einschließlich handen sein.
- Seite 18 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 18 Schieben Sie den zusätzlichen Ablaufschlauch sein, damit kein Kondenswasser über Kabel und auf den Stutzen des am Innengerät vorhandenen Rohr laufen kann. Ablaufschlauches. Fixieren Sie die Kreuzen Sie die Netzleitung nicht mit anderen Anschlussstelle mit Klebeband. Achten Sie auf Kabeln.
-
Seite 19: Evakuierung
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 19 angegebenen Spannung. Die Spannung muss Elektroanschluss (Abb. 21) übereinstimmen. Hinweis: Der Elektroanschluss muss durch eine Die Differenz zwischen Innen- und Außengerät Elektrofachkraft ausgeführt werden. kann mit dem beigefügten Zubehör max. 4 m betragen. Anschlussabdeckung am Außengerät entfernen. Ist das Außengerät höher als das Innengerät Elektroleitung gemäß... -
Seite 20: Ersatzteilbestellung
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 20 Anschließend schalten Sie die Anlage aus, montieren alle evtl. demontierte Teile und weisen Sie den Betreiber in die Anlage ein. 17. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident- Nummer des Gerätes Ersatzteil- Nummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter... -
Seite 21: Konformitätserklärung
Normlar∂ gere©ince aμa©∂daki uygunluk aç∂kla Samræmisyfirl‡sing sta›festir eftirfarandi samræmi mas∂n∂ sunar. samkvæmt reglum Evfrópubandalagsins og stö›lum ‰ËÏÒÓÂÈ ÙËÓ ·ÎfiÏÔ˘ıË Û˘Ìʈӛ· Û‡Ìʈӷ Ì fyrir vörur ÙËÓ √‰ËÁ›· ∂∂ Î·È Ù· ÚfiÙ˘Ô ÁÈ· ÙÔ ÚÔ˚fiÓ Klima-Splitanlage SKA 2502 C 98/37/EG 87/404/EWG 2006/95/EG R&TTED 1999/5/EG 97/23/EG 2000/14/EG_2005/88/EG:... - Seite 22 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 22 k Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet.
-
Seite 23: Garantieurkunde
Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 23 GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden. - Seite 24 Anleitung_SKA_2502_C_D:_ 26.02.2008 13:41 Uhr Seite 24 EH 02/2008...
