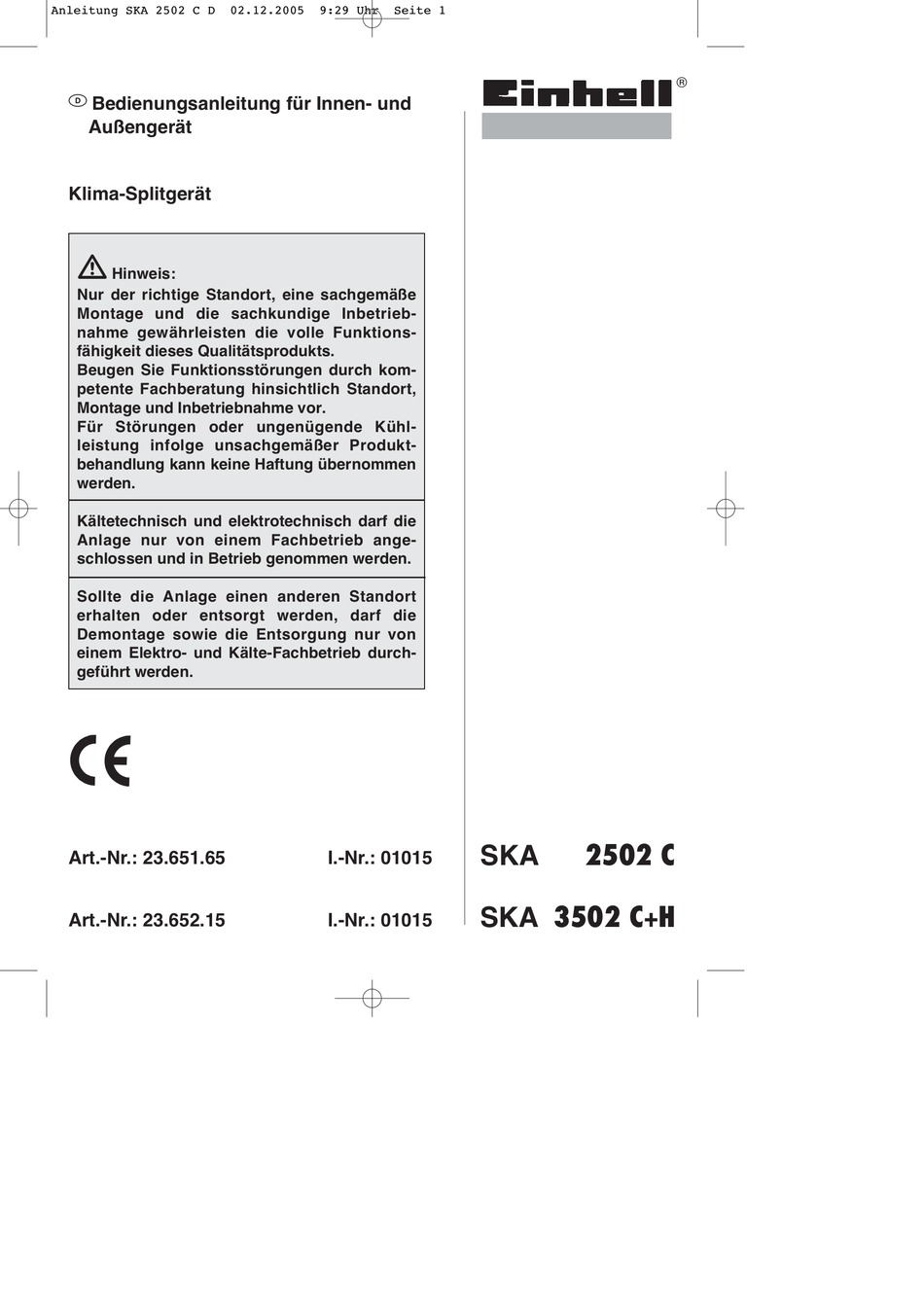

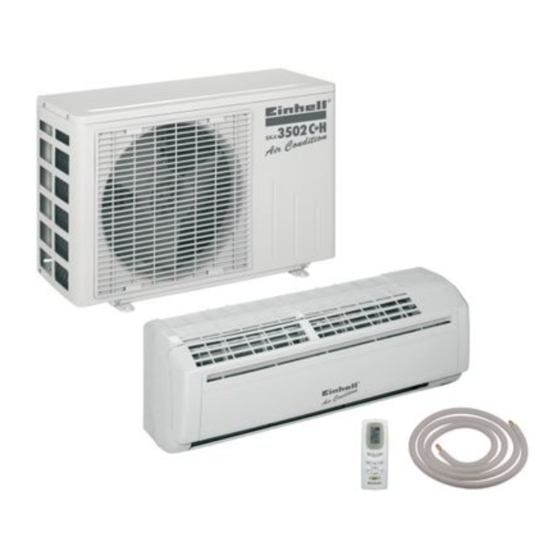

Anleitung SKA 2502 C D
D Bedienungsanleitung für Innen- und
Außengerät
Klima-Splitgerät
Hinweis:
Nur der richtige Standort, eine sachgemäße
Montage und die sachkundige Inbetrieb-
nahme gewährleisten die volle Funktions-
fähigkeit dieses Qualitätsprodukts.
Beugen Sie Funktionsstörungen durch kom-
petente Fachberatung hinsichtlich Standort,
Montage und Inbetriebnahme vor.
Für Störungen oder ungenügende Kühl-
leistung infolge unsachgemäßer Produkt-
behandlung kann keine Haftung übernommen
werden.
Kältetechnisch und elektrotechnisch darf die
Anlage nur von einem Fachbetrieb ange-
schlossen und in Betrieb genommen werden.
Sollte die Anlage einen anderen Standort
erhalten oder entsorgt werden, darf die
Demontage sowie die Entsorgung nur von
einem Elektro- und Kälte-Fachbetrieb durch-
geführt werden.
Art.-Nr.: 23.651.65
Art.-Nr.: 23.652.15
02.12.2005
9:29 Uhr
Seite 1
I.-Nr.: 01015
I.-Nr.: 01015
2502 C
SKA
SKA 3502 C+H
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL SKA 3502 C+H
Inhaltszusammenfassung für EINHELL SKA 3502 C+H
- Seite 1 Betrieb genommen werden. Sollte die Anlage einen anderen Standort erhalten oder entsorgt werden, darf die Demontage sowie die Entsorgung nur von einem Elektro- und Kälte-Fachbetrieb durch- geführt werden. 2502 C Art.-Nr.: 23.651.65 I.-Nr.: 01015 SKA 3502 C+H Art.-Nr.: 23.652.15 I.-Nr.: 01015...
-
Seite 2: Inhaltsverzeichnis
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 2 Inhaltsverzeichnis Für den Benutzer und Fachmann 11. Sicherheitshinweise 12. Lieferumfang 13. Technische Daten 14. Teilebeschreibung 15. Fernbedienung vorbereiten 16. Funktionsbeschreibung der Fernbedienung 17. Einstellungen am Innengerät 18. Reinigungshinweise 19. Allgemeine Hinweise 10. -
Seite 3: Lieferumfang
Sie den Netzstecker. Elektrische 1 St. Montagezubehör (Details s. Seite 17) Teile könnten evtl. durch Überspannung beschädigt werden. b) SKA 3502 C+H Überlassen Sie die Elektroinstallation der Anlage 1 St. Innengerät (Karton 1, Art. Nr. 23.653.78) einem zugelassenen Elektrofachbetrieb. Falsche 1 St. -
Seite 4: Technische Daten
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 4 3. Technische Daten SKA 2502 C: Kühlleistung Watt 2500 Energie Effizienz D (EER 2,62 / COP -) Luftleistung Abgeführte Feuchtigkeit Zeitschaltuhr Betriebsspannung V ~ Hz 220 - 240 / 50 Nennleistungsaufnahme Kühlen Watt 1150... - Seite 5 Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 5 SKA 3502 C+H: Kühlleistung Watt 3200 Heizleistung Watt 3600 Energie Effizienz E (EER 2,50 / COP 2,42) Luftleistung Abgeführte Feuchtigkeit Zeitschaltuhr Betriebsspannung V ~ Hz 220 - 240 / 50 Nennleistungsaufnahme Kühlen...
-
Seite 6: Teilebeschreibung
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 6 4. Teilebeschreibung Innengerät Außengerät Erläuterung zu Bild Teilebeschreibung: L: Heizen (entfällt bei SKA 2502 C) A: Lufteinlass M:Kühlen/Entfeuchten B: Deckel N:Betriebsanzeige C:Luftfilter O:Lufteinlass D:Gehäuse P: Luftauslassgitter E: Notschalter für Automatikbetrieb Q:Luftauslass F: Luftauslass G:Lamelle... -
Seite 7: Fernbedienung Vorbereiten
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 7 5. Fernbedienung vorbereiten Batterien einlegen 1. Öffnen Sie den Batteriefachdeckel. 2. Setzen Sie zwei neue Batterien ein. Beachten Sie unbedingt die richtige Polarität. (+ / -) der Batterien. 3. Schließen Sie den Batteriefachdeckel. Hinweise! Verwenden Sie 2 St. - Seite 8 Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 8 Display 1 Anzeige „Gebläsegeschwindigkeit“ 2 Anzeige „Betriebsart“ 3 Anzeige „Temperatur“ 4 Anzeige „Schlafmodus“ 5 Anzeige „Lamellenverstellung“ 6 Anzeige „Zeitschaltuhr“ Fernbedienung - Kurzbeschreibung 1 Taste „Mode / Betriebsart“ Mit der Taste kann man die verschiedenen Betriebsarten auswählen.
-
Seite 9: Betriebsarten
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 9 6 LCD Anzeige Alle Einstellungen werden angezeigt. 7 Taste „Sleep / Schlaffunktion“ Drücken Sie die Taste 1x wird die Schlaffunktion eingeschaltet. Drücken Sie die Taste ein 2. Mal wird sie wieder ausgeschaltet. 8 Taste „T-ON / Zeiteinstellung Gerät ein“... - Seite 10 Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 10 B) Betriebsart Heizen 1. Drücken Sie die Taste “ON/OFF” um das Gerät einzuschalten. 2. Drücken Sie die Taste „MODE“ bis das Symbol für die Betriebsart „Heizen“ in der Anzeige erscheint. 3.
- Seite 11 Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 11 D) Betriebsart Automatik 1. Drücken Sie die Taste “ON/OFF” um das Gerät einzuschalten. 2. Drücken Sie die Taste „MODE“ bis das Symbol für die Betriebsart „Automatik“ in der Anzeige erscheint. Abhängig von der momentanen Raumtemperatur stellt das Gerät automatisch Kühlen, Gebläse oder Heizen ein.
-
Seite 12: Einstellungen Am Innengerät
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 12 F) Timereinstellungen (Zeiteinstellung, lässt Gerät automatisch Ein- oder Ausschalten) 1. Taste „T-ON / Zeiteinstellung Gerät ein“ Mit dieser Taste können Sie das Gerät automatisch einschalten lassen. Voraussetzung ist, dass das Gerät an der Spannungsversorgung angeschlossen ist. -
Seite 13: Reinigungshinweise
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 13 8. Reinigungshinweise Achtung! Schalten Sie vor jeder Reinigung das Gerät aus und ziehen Sie den Netzstecker. Hinweis! Die Zeitabstände zur Reinigung der Anlage sind Abhängig vom Installationsbereich. Im Normalfall sind die nachfolgend angegebenen Zeitabstände einzuhalten. -
Seite 14: Allgemeine Hinweise
Wechselwirkung wird die kühle Luft in der warmen Raumluft sichtbar. Die Klimaanlage schaltet während dem Heizbetrieb Das Außengerät friert bei niedrigen ab (nur SKA 3502 C+H). Ein Heizbetrieb bei Außentemperaturen (unter ca. 0°C) ein. Außentemperaturen unter ca. 0°C ist nicht möglich. Inbetriebnahme nach längerem Nichtgebrauch 10. - Seite 15 Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 15 Die Fernbedienung funktioniert nicht! (Achtung sie funktioniert nur im Bereich von 8 m vor dem Innengerät.) 1. Sind die Batterien noch gut? Austauschen! 2. Sind die Batterien richtig eingelegt? Auf richtige Polung achten! 3.
-
Seite 16: Wichtige Montagehinweise
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 16 Nachfolgende Seiten sind für den Fachmann bestimmt. 11. Wichtige Montagehinweise Wahl des Einbauortes der Innenanlage Die für die Installation vorgesehene Wand muss stabil sein und das Gerätegewicht tragen können. Luftstrom darf nicht blockiert werden. Die gekühlte Luft soll sich in jedem Abschnitt des Raumes verteilen. -
Seite 17: Montagezubehör
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 17 12. Montagezubehör Vor Montage prüfen Sie bitte die Vollständigkeit des Montagezubehörs. 1 St. Montageplatte für Innengerät 1 St. IR-Fernbedienung 2 St. Batterie (Typ AAA 1,5V) 10 St. Schraube ST 4,2x25 1 St. -
Seite 18: Montageanweisungen
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 18 13. Montageanweisungen: ordentlich und sauber durchgeführt ist. 7. Sorgen Sie dafür, daß ausreichend Platz für spätere Reparaturen und Service ist. Vergewissern Sie sich, dass die vorhandene 8. Das Gerät sollte mindestens 1 m von Netzspannung mit der auf dem Datenschild ange- elektrischen Geräten und Installationen entfernt gebenen Netzspannung übereinstimmt. -
Seite 19: Montage Des Innengerätes
Schließen Sie die Klappe des Innengerätes. 2.3 Mauerdurchbruch bohren Bohren Sie mit einer 65mm Bohrkrone von innen nach außen den Mauerdurchbruch für die SKA 3502 C+H SKA 2502 C Leitungen in einem Winkel von ca. 5° nach außen abfallend. blau... -
Seite 20: Leitungsumwicklung
Ø 6 mm Rohr = 15 - 20 Nm kappe Ø 9,5 mm Rohr = 31 - 35 Nm SKA 3502 C+H 3. Befestigung des Außengerätes Ø 6 mm Rohr = 15 - 20 Nm Beachten Sie unbedingt die Montageanweisungen Ø... -
Seite 21: Evakuierung
Programmabläufe. Elektrofachkraft ausgeführt werden. Anschlussabdeckung am Außengerät entfernen. Elektroleitung gemäß Abbildung anschließen; Schutzleiteranschluss beachten. Elektroleitung mit Zugentlastungsschelle am Außengerät sichern. Anschlussabdeckung am Außengerät montieren. SKA 2502 C SKA 3502 C+H blau blau gelb gelb grün grün vom Innengerät vom Innengerät 14. -
Seite 22: Konformitätserklärung
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 22 ISC GmbH Konformitätserklärung Eschenstraße 6 D-94405 Landau/Isar ürün ile ilgili olarak AB Yönetmelikleri ve erklärt folgende Konformität gemäß EU-Richtlinie Normlar∂ gere©ince aμa©∂daki uygunluk aç∂kla und Normen für Artikel mas∂n∂ sunar. declares conformity with the EU Directive ‰ËÏÒÓÂÈ... - Seite 23 E E U U z z a a a a r r t t i i k k l l . . declarå urmåtoarea conformitate cu linia direc- toare CE μi normele valabile pentru articolul. Klima-Splitanlage SKA 3502 C+H 87/404/EWG 98/37/EG R&TTED 1999/5/EG...
-
Seite 24: Garantieurkunde
Anleitung SKA 2502 C D 02.12.2005 9:29 Uhr Seite 24 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der tie gilt für den Bereich der Bundesrepublik Deutschland oder der Übernahme des Gerätes durch den Kunden.
