Anleitung_Split_2500-3500_EQ_C_H_D:_
Bedienungsanleitung für
Innen- und Außengerät

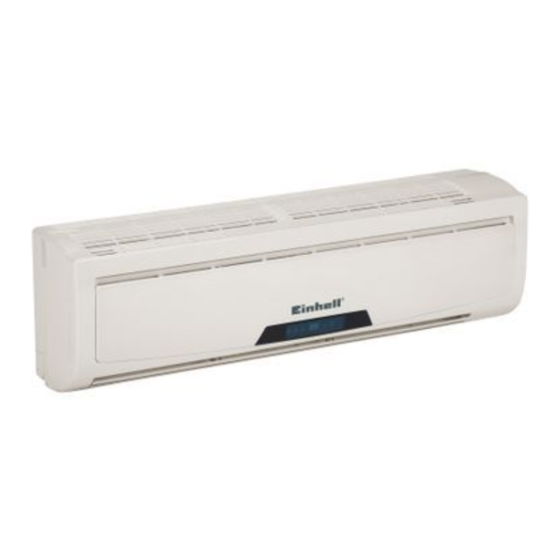

Klima-Splitgerät
Hinweis:
Nur der richtige Standort, eine sachgemäße Montage und
die sachkundige Inbetriebnahme gewährleisten die volle
Funktionsfähigkeit dieses Qualitätsprodukts. Beugen Sie
Funktionsstörungen durch kompetente Fachberatung
hinsichtlich Standort, Montage und Inbetriebnahme vor.
Für Störungen oder ungenügende Kühlleistung infolge
unsachgemäßer Produktbehandlung kann keine Haftung
übernommen werden.
Aufgrund des nationalen Gesetzes zur EU-Verordnung
303/2008 ist jeder Eingriff in den Kältemittelkreislauf -
und damit auch jeder Anschlussvorgang - ausschließlich
durch eine Klimafachkraft auszuführen. Deshalb ist die
Selbstmontage der Kältemittelleitungen durch Laien bei
diesem Klimagerät nicht mehr erlaubt.
Die zur Stromversorgung benötigte 230 V Steckdose darf
nur von einem Fachbetrieb angeschlossen und in Betrieb
genommen werden.
Sollte die Anlage einen anderen Standort erhalten oder
entsorgt werden, darf die Demontage sowie die Entsor-
gung nur von einem Elektro- und Kälte-Fachbetrieb
durchgeführt werden.
Art.-Nr.: 23.657.16
Art.-Nr.: 23.657.36
10.12.2008
11:48 Uhr
Seite 1
Split 2500 EQ C+H
I.-Nr.: 01017
Split 3500 EQ C+H
I.-Nr.: 01017
Werbung
Verwandte Anleitungen für EINHELL Split 2500 EQ C+H
Inhaltszusammenfassung für EINHELL Split 2500 EQ C+H
- Seite 1 Sollte die Anlage einen anderen Standort erhalten oder entsorgt werden, darf die Demontage sowie die Entsor- gung nur von einem Elektro- und Kälte-Fachbetrieb durchgeführt werden. Split 2500 EQ C+H Art.-Nr.: 23.657.16 I.-Nr.: 01017 Split 3500 EQ C+H Art.-Nr.: 23.657.36...
- Seite 2 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:48 Uhr Seite 2...
- Seite 3 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:48 Uhr Seite 3...
- Seite 4 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:48 Uhr Seite 4...
- Seite 5 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:48 Uhr Seite 5 A =780 mm...
- Seite 6 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:48 Uhr Seite 6...
- Seite 7 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:48 Uhr Seite 7...
- Seite 8 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:48 Uhr Seite 8...
- Seite 9 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 9...
- Seite 10 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 10 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Lieferumfang 3. Technische Daten 4. Bestimmungsgemäße Verwendung 5. Teilebeschreibung 6. Anzeige-Display Innengerät 7. Fernbedienung vorbereiten 8. Funktionsbeschreibung der Fernbedienung 9. Einstellungen am Innengerät 10. Reinigungshinweise 11. Allgemeine Hinweise 12. Störungen 13.
- Seite 11 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 11 Betriebszustand (z.B. Brandgeruch) feststellen. Achtung! Verständigen Sie Ihren Servicepartner. Wird das Beim Benutzen von Geräten müssen einige Gerät weiterbetrieben können z.B. Defekte an Sicherheitsvorkehrungen eingehalten werden, um der Anlage, elektrische Schläge und Verletzungen und Schäden zu verhindern. Lesen Sie Brandschäden die Folgen sein.
- Seite 12 Sie das Gerät sofort ab und 2. Lieferumfang verständigen Sie bitte Ihren Servicepartner. Tritt Kältemittel in einem Raum aus, kann der Split 2500 EQ C+H Kontakt mit einer Flamme ein 1 St. Innengerät (Karton 1, Art. Nr. 23.654.18) gesundheitsschädliches Gas erzeugen. Schalten 1 St.
- Seite 13 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 13 3. Technische Daten Betriebsspannung 220 - 240 V ~ 50 Hz Steckdosenabsicherung 16 A Split 2500 EQ C+H Nennleistungsaufnahme Kühlen 1050 W Kühlleistung 2600 W Nennstromaufnahme Kühlen 4,9 A Heizleistung 2800 W Nennleistungsaufnahme Heizen...
- Seite 14 OPERATION Anzeige 4. Bestimmungsgemäße Verwendung Die Anzeige blinkt nach dem Einstecken des Netzsteckers in die Steckdose und leuchtet, Die Klimaanlage Split 2500 EQ C+H ist nur zur wenn das Gerät in Betrieb ist. Klimatisierung von privat genutzten trockenen TIMER Anzeige Räumen bis max.
- Seite 15 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 15 Batterien gleichzeitig. Temperaturanzeige auf dem Display des Benutzen Sie niemals einen anderen als den Innengerätes unterdrückt. Erneutes Drücken und angegebenen Batterietyp. die Anzeige wird wieder aktiviert. Wird die Fernbedienung längere Zeit nicht 8. FAN SPEED: Durch Tastendruck wählen Sie die benutzt entnehmen Sie bitte die Batterien um ein Gebläsegeschwindigkeit aus.
- Seite 16 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 16 ausgewählt wurde, erscheint in diesem Bereich HINWEIS TIMER ON. Wurde eine Abschaltzeit gewählt, Der FAN Modus kann nicht zur Temperaturregelung wird TIMER OFF dargestellt. Wurden beide verwendet werden. In dieser Betriebsart können nur Funktionen gewählt, wird TIMER ON OFF die Einstellschritte 1, 3, 4 und 5 ausgeführt werden.
- Seite 17 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 17 Auto-Betriebs. gewünschte Richtung zu bewegen. 2. Die Klimaanlage wird die eingestellte Temperatur 3. Stellen Sie die horizontale Luftstromrichtung auf automatisch nach einer Stunde um 1°C erhöhen die gewünschte Position ein. (Kühlbetrieb) bzw. senken (Heizbetrieb). 4.
- Seite 18 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 18 10. Reinigungshinweise 7. Trocknen Sie den Filter anschließend an einem kühlen Ort. Setzen Sie die Vitamin C / Biofilter wieder in den Achtung! Halterahmen ein. Setzen Sie beide Filter wieder Schalten Sie vor jeder Reinigung das Gerät aus und auf die Luftfilter.
- Seite 19 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 19 Folgende im Betrieb auftretende Ereignisse sind erstmalig in Betrieb genommen wird. keine Störung: 5. Ein seltsamer Geruch kommt aus dem 1. Schutzfunktion der Klimaanlage, Innengerät: Kompressorschutz a) Dieser Geruch entsteht im Innengerät und wird a) Der Kompressor schaltet sich nach dem von bestimmten Werkstoffen oder Möbeln Wiedereinschalten der Anlage erst nach 3-...
- Seite 20 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 20 Stromzufuhr des Gerätes und stellen Sie dann die Anzeige E2 Verbindung wieder her. Drücken Sie die Taste Defekter Wärmetauschersensor im Innengerät ON/OFF auf der Fernbedienung, um das Gerät neu zu starten. Anzeige E4 Keine Kühl- / Heizleistung 12.
- Seite 21 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 21 Außengerät Hinweis zum elektrischen Anschluss! 1. Wählen Sie einen Platz, bei dem die Nachbarn Der elektrische Anschluss (230 V, 16A Steckdose) nicht durch das Geräusch und Luftaustritt gestört darf nur durch einen durch das zuständige Elektro- werden.
- Seite 22 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 22 Achtung! 4. Kondenswasser-Ablaufschlauch anbringen Luftausblasrichtung sollte mit Hauptwindrichtung (Abb. 19) übereinstimmen. Der Wasserablaufschlauch muss mit einem Niemals die Installation an Plätzen mit Gefälle nach außen geführt werden. Vermeiden aggressiver Luft durchführen. Sie unbedingt, dass Biegungen und Knicke Mindestabstände beachten (siehe Montagehin- entstehen.
- Seite 23 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 23 kann es zu Gesundheitsschäden kommen. 1. Entfernen Sie erst unmittelbar vor der Montage Tragen Sie zu Ihrem eigenen Schutz beim die Kunststoffverschlüsse am Innengerät und an Umgang mit Kältemittel Arbeitshandschuhe und der entsprechenden Kältemittelleitung. Beachten Schutzbrille.
- Seite 24 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 24 zu umwickeln. wichtigen Hinweisen zum Anschluß der Kältemittel- Das Leitungspaket wird zwischen dem Gehäuse leitungen. des Innengerätes und der Wand verlegt (Abb. 24). Hinweise: Servicearbeiten nur von Fachfirmen ausführen Erklärung Abb. 24 lassen. Setzen Sie sich mit unserem Service- A = Verbindungskabel Innen- / Außengerät Partner in Verbindung.
- Seite 25 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 25 Wichtig! Da die Kupplung mit Schneidringen a) im Kühlbetrieb arbeitet, kann ein erneutes Lösen und b) im Heizbetrieb Wiederverbinden der Leitungen zu Undichtigkeiten Bei eventueller Blasenbildung liegt eine Undich- führen. Ein Garantieanspruch erlischt. tigkeit vor und die Verschraubungen sind noch- Nach Abschluss der Arbeiten 1 –...
- Seite 26 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 26 15. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident- Nummer des Gerätes Ersatzteil- Nummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info...
- Seite 27 Samræmisyfirl‡sing sta›festir eftirfarandi samræmi mas∂n∂ sunar. samkvæmt reglum Evfrópubandalagsins og stö›lum ‰ËÏÒÓÂÈ ÙËÓ ·ÎfiÏÔ˘ıË Û˘Ìʈӛ· Û‡Ìʈӷ Ì fyrir vörur ÙËÓ √‰ËÁ›· ∂∂ Î·È Ù· ÚfiÙ˘Ô ÁÈ· ÙÔ ÚÔ˚fiÓ Split Klimaanlage Split 2500 EQ C+H 98/37/EG 87/404/EWG 2006/95/EG R&TTED 1999/5/EG 97/23/EG...
- Seite 28 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 28 Konformitätserklärung ISC-GmbH · Eschenstraße 6 · D-94405 Landau/Isar erklärt folgende Konformität gemäß EU-Richtlinie dichiara la seguente conformità secondo la und Normen für Artikel direttiva UE e le norme per lʼarticolo declares conformity with the EU Directive attesterer følgende overensstemmelse i and standards marked below for the article henhold til EU-direktiv og standarder for produkt...
- Seite 29 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 29 k Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet.
- Seite 30 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 30 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. Technische Änderungen vorbehalten...
- Seite 31 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 31 GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden.
- Seite 32 Anleitung_Split_2500-3500_EQ_C_H_D:_ 10.12.2008 11:49 Uhr Seite 32 EH 12/200 (01)8...
