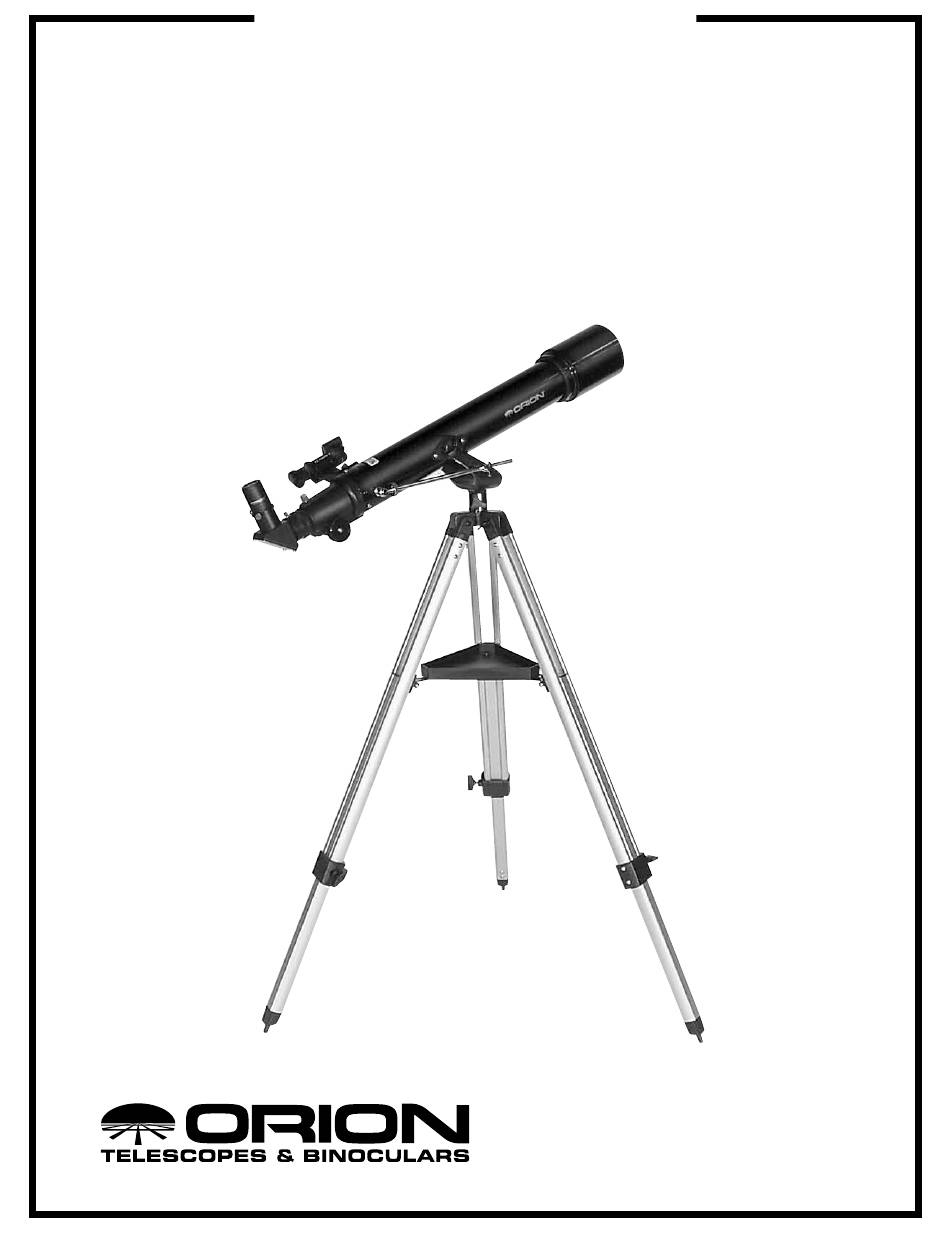

- Seite 1 Bedienungsanleitung Orion ® Observer 70 mm aZ ™ Nr. 9881 Refraktor mit azimutaler Montierung Kundendienst: www.OrionTelescopes.com/contactus Unternehmenszentrale: 89 Hangar Way, Watsonville CA 95076 - USA Außergewöhnliche optische Produkte für Endverbraucher seit 1975 IN 210 Rev. B 02/09...
-
Seite 2: Inhaltsverzeichnis
Stativbeinarretierung (23) anderen Ort transportieren müssen, oder es zur Reparatur während Arretierschrauben der Gabelmontierung (18) der Garantiezeit wieder an Orion zurücksenden müssen, können Sie mit der richtigen Verpackung sicherstellen, dass Ihr Teleskop die Explorer-II-Okular, 25 mm (3) Reise unbeschädigt übersteht. - Seite 3 das Observer 70-Refraktorteleskop abbildung 1. Komponenten des Observer 70-Teleskops.
-
Seite 4: Ihres Teleskops
3. Hauptkomponenten ihres teleskops Abbildung 1 zeigt das Observer 70-Teleskop in vollständig montiertem Zustand. Alle wichtigen Komponenten des Teleskops sind beschrieben und nummeriert, damit sie leicht zu identifizieren sind und damit Sie verstehen, wie sie verwendet werden. Schlagen Sie bei der Montage des Teleskops immer wieder in dieser Abbildung nach. - Seite 5 Optikrohr des Observer 70-teleskops abbildung 2a. Komponenten des Optikrohrs. abbildung 2b. Detailansicht des Fokussierers am Observer 70-Teleskop.
- Seite 6 detailansicht des Optikrohrs und seiner Komponenten In Abbildung 2a wird das Optikrohr (1) mit seinen verschiedenen Komponenten im Detail dargestellt. Zum besseren Verständnis ist das Optikrohr zusammen mit der Montierung abgebildet. Abbildung 2b zeigt eine stärker vergrößerte Nahaufnahme des Fokussierers. Objektivlinse Okularauszug des Fokussierers Dies ist die optische Hauptkomponente des Teleskops.
- Seite 7 stativ und Montierung des Observer 70-teleskops abbildung 3a. Detailansicht des Stativs und der Halterung. abbildung 3b. Detailansicht zur Befestigung der Stativbeine an der Montierung des Observer 70-Teleskops.
- Seite 8 detailansicht des stativs und der Montierung Abbildung 3a zeigt eine Nahaufnahme der Teleskopmontierung mit Stativ. Zum besseren Verständnis sind die wichtigsten Komponenten hervorgehoben. Abbildung 3b zeigt eine Nahaufnahme der an der azimutalen Gabelmontierung (5) befestigten Stativbeine (6). arretierschraube für die Höheneinstellung stativbeinarretierung Mit dieser Schraube kann das Teleskop in einem bestimmten Mit Hilfe der Arretierung können die Stativbeine auf...
-
Seite 9: Montage
4. Montage Die erstmalige Montage des Teleskops dauert etwa 30 Minuten. Die einzigen Werkzeuge, die Sie benötigen, sind ein Kreuzschlitz- Schraubendreher und ein Schlitzschraubendreher. Allgemein gilt, dass Sie alle Schrauben fest anziehen sollten, um ein Durchbiegen oder Wackeln der Teile zu verhindern. Achten Sie allerdings darauf, sie nicht zu fest anzuziehen, da Sie sonst die Gewinde beschädigen könnten. -
Seite 10: Erste Schritte
Es wird schwierig oder gar unmöglich, schwach Netzschalter leuchtende Weltraumobjekte durch die Lichtverschmutzung hindurch zu erkennen. Auch helle Nebel wie der Orion- oder Lagunennebel verlieren viel von ihrem Detailreichtum. Der Mond und die Planeten sind nicht betroffen, denn ihre Betrachtung erfordert eher ruhige Windbedingungen als einen dunklen Himmel. -
Seite 11: Technische Daten
Gewicht: 5,7 Pfund (ca. 2,6 kg) einjährige eingeschränkte Herstellergarantie Für dieses Produkt von Orion wird ab dem Kaufdatum für einen Zeitraum von einem Jahr eine Garantie gegen Material- und Herstellungsfehler geleistet. Diese Garantie gilt nur für den Ersterwerber. Während dieser Garantiezeit wird Orion Telescopes &...
