Informace k dimenzování hlídačů průtoku plynu si vyhledejte v technických pravidlech
TRF (Technická pravidla pro kapalné plyny).
Volitelné příslušenství – bezpečnostní membrána
Bezpečnostní membrána AD (Additional Diaphragm) je přídavná membrána, která je
zamontována na atmosférické straně membrány regulátoru. Při poškození membrány
regulátoru brání bezpečnostní membrána unikání plynu. Při poškozené regulační membráně
zareaguje přetlakové bezpečnostní uzavírací zařízení OPSO (SAV) a již ho nelze trvale
odblokovat. Do volného prostoru unikne malé množství plynu. Výrobek je třeba vyměnit. Díky
vestavěné bezpečnostní membráně odpadá bezpečnostní vypouštěcí ventil PRV a odvádění
přetlaku do volného prostoru není nutné.
Volitelná zkušební přípojka
V rámci tlakové zkoušky nebo zkoušky těsnosti zařízení lze ke zkušební přípojce připojit
zkoušečku těsnosti. Po použití je třeba přípojku těsně uzavřít a znovu otestovat na těsnost.
Viz oddíl ZKOUŠKA TĚSNOSTI!
Volitelné příslušenství – ochranné zařízení proti hmyzu
Zasuňte do příslušného průdušného otvoru na odvzdušňovacím hrdle RST
8 mm, resp. zašroubujte do vnitřního závitu G 1/8.
Pravidelná kontrola volné průchodnosti síta. Ucpané síto může způsobit zvýšené nebo příliš
nízké výstupní tlaky a tím vyvolat reakci přetlakového bezpečnostního uzavíracího zařízení
OPSO (SAV).
Síto případně vyčistěte nebo vyměňte.

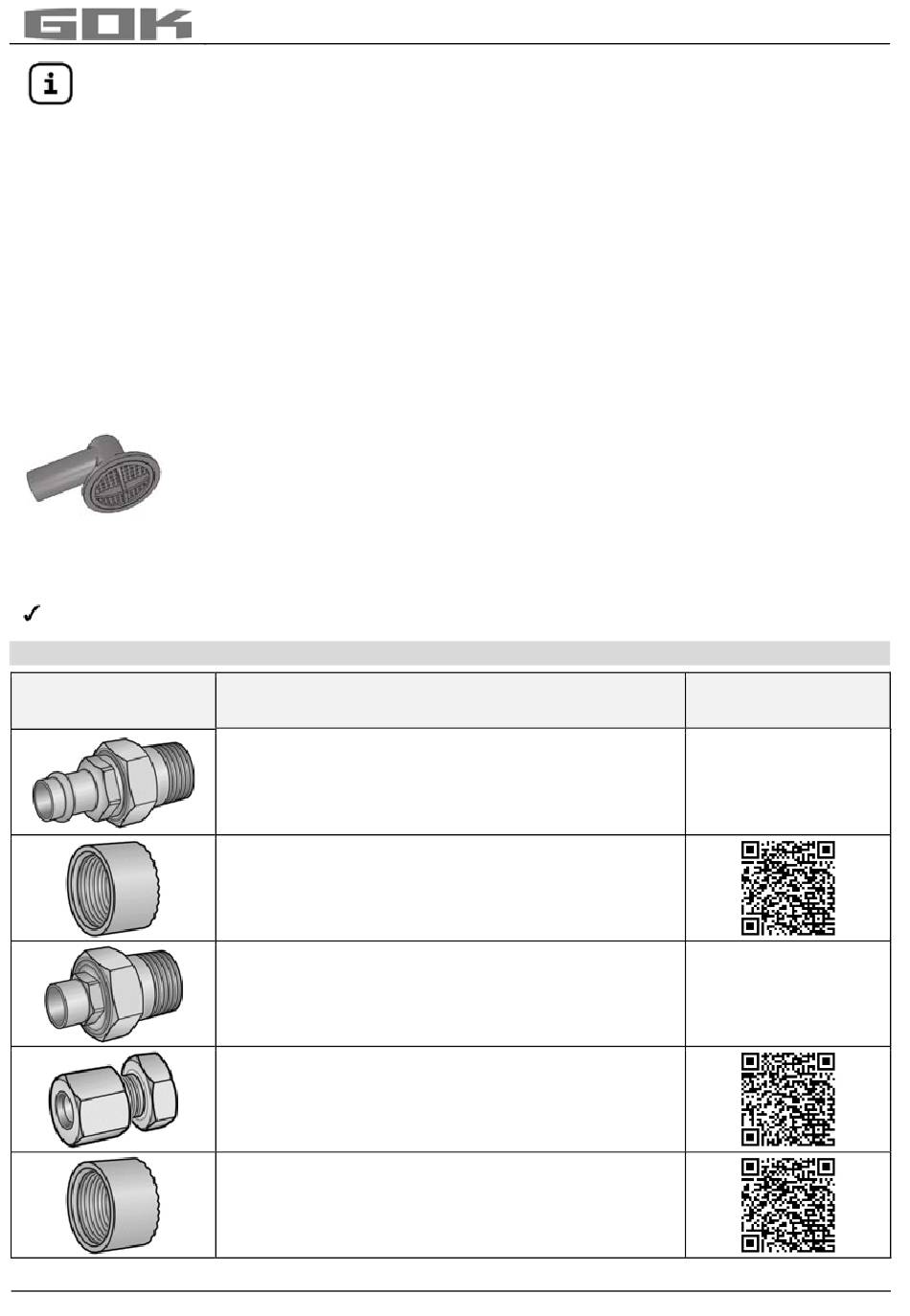

PŘÍPOJKY
Volitelné prvky na
vstupu, výstupu
6 / 12
Nízkotlakový regulátor Typ NDR 0515, Typ NDR 0516
Obchodní název a rozměry
podle normy
Tlakové izolační šroubení PTV
• Závity – volitelné rozměry G 3/4, G 1
• Jmenovité rozměry – volitelně 12 mm, 15 mm,
18 mm, 22 mm, 28 mm
Vnitřní válcový závit
• G.37 = IG G 1/4, G 3/8, G 1/2, G 3/4 nebo G 1
• Pro upevnění hrdlového šroubení s
O-kroužkem
Letovací izolační šroubení LTV
• G.16, resp. H.10 = závit G 3/4 nebo G 1
• Průměr 10 mm až 28 mm
Šroubení se zářezným kroužkem RVS
• G.22, resp. H.8 = RVS 12, RVS 15, RVS 18,
RVS 22, RVS 28, RVS 35
Vnitřní válcový závit
• G.14 = vnitř. závit volitelně Rp 1/4, Rp 3/8,
Rp 1/2,
Rp 3/4, Rp 1, Rp 1 1/4, Rp 1 1/2, Rp 2
Pokyny k montáži
Velikosti klíče
G 3/4 = SW 30
G 1 = SW 38
Šestihran
Velikosti klíče
G 3/4 = SW 30
G 1 = SW 38
Šestihran
Č. výrobku 05 151 57 f
