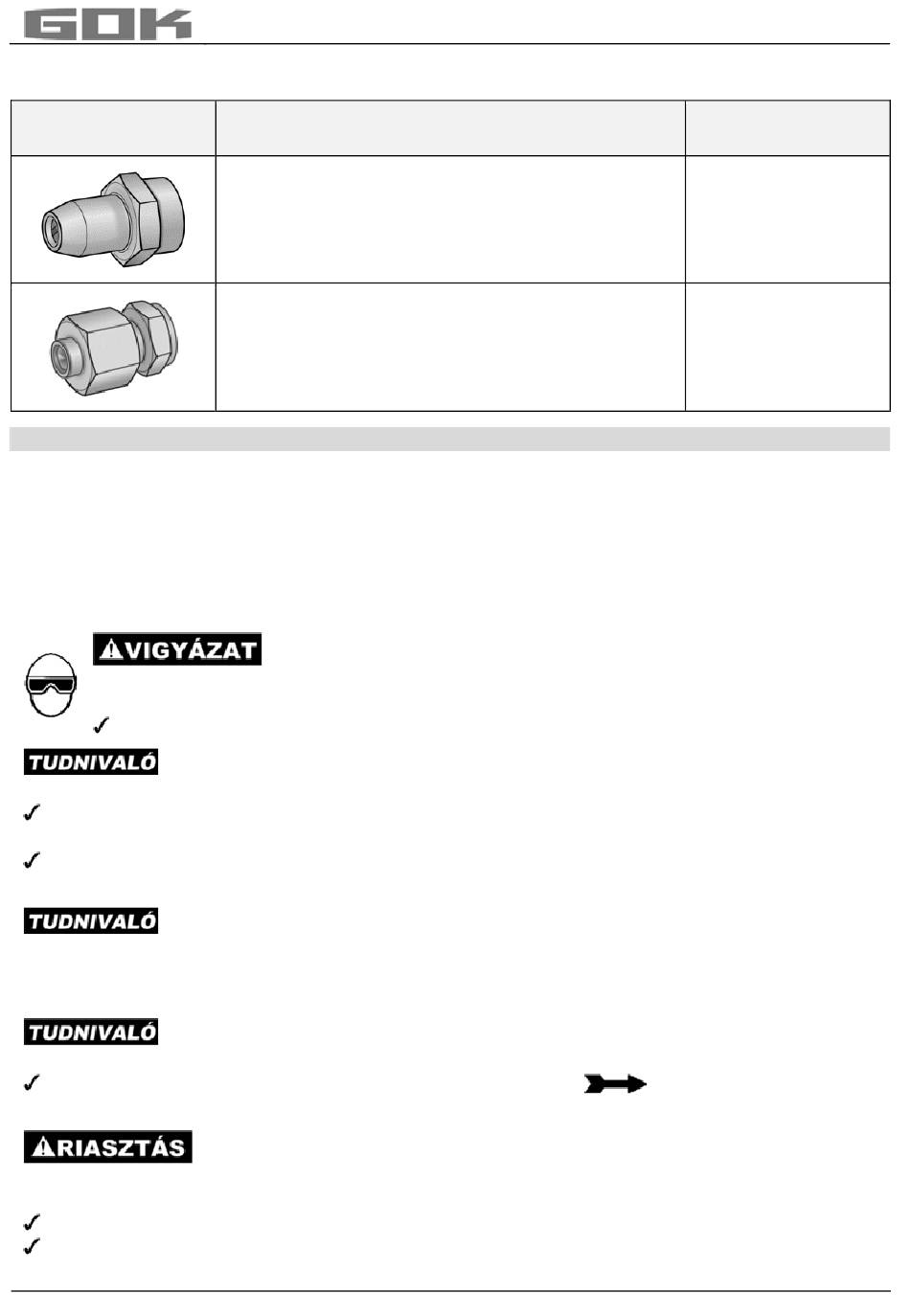

G. és H. EN 16129 szerint. Más csatlakozások is elérhetők igény esetén.
További
csatlakozók

SZERELES

A szerelés előtt ellenőrizze, nem sérült-e a termék a szállítás során, és teljes egészében
megérkezett-e.
A SZERELÉST szakemberrel kell végeztetni!
Lásd A FELHASZNÁLÓ KÉPZETTSÉGE dokumentumot!
A berendezés problémamentes üzemeltetéséhez előfeltétel a szakszerű szerelés, a teljes
berendezés tervezésére, konstrukciójára és üzemeltetésére érvényes műszaki szabályok
betartása.
Kifújt fémforgácsok által okozott sérülésveszély!
A fémforgácsok szemsérülést okozhatnak!
Viseljen védőszemüveget!
Maradványanyagok által okozott működési zavarok! A rendeltetésszerű
működés nem garantált.
Szemrevételezéssel ellenőrizze az esetleges fémforgácsok, vagy egyéb
maradványanyagok jelenlétét a csatlakozókban!
A fémforgácsokat és egyéb maradványanyagokat óvatos kifújással feltétlenül el kell
távolítani!
A szerelést kizárólag arra alkalmas szerszámmal végezze.
Csavarkötéseknél a
csatlakozócsonknál mindig ellen kell tartani egy második kulccsal.
Nem megfelelő szerszám, pl. fogók használata tilos!
A termék helytelen beszerelési irány miatti károsodása!
A rendeltetésszerű működés nem garantált.
Ügyeljen a beszerelési irányra (a házon felismerhető nyíl
Csavarkötések
Robbanas-, tűz- es fulladasveszely a csatlakozok tomitetlensege kovetkezteben!
A termék elfordulása gázszivárgást okozhat.
A szerelés és a csatlakozók meghúzása után a terméket ne fordítsa el!
A csatlakozókat csak teljesen nyomásmentes állapotban húzza meg!
Cikkszám 05 151 56
NDR 0515 és NDR 0516 típusú kisnyomású szabályozó
Cégnév és méret szabvány szerint
Mérőcsatlakozó
• 9 mm-es hüvely
• menetes szárral
Mérőcsatlakozó közepes nyomáshoz
• hasított gyűrűs csavarzat RVS 12
• a bemeneti oldal nyomásának ellenőrzéséhez
• (a kimeneti oldal nyomásának ellenőrzéséhez)
Szerelési
útmutató
Először lazítsa meg
a menetes szárat
csavarhúzóval,
majd csatlakoztassa
a mérőtömlőt!
Csavarzat
eltávolítása
csavarkulccsal.
Csavarozza fel
a mérőtömlőt!
jellel kell ellátni)!
