3. Installation

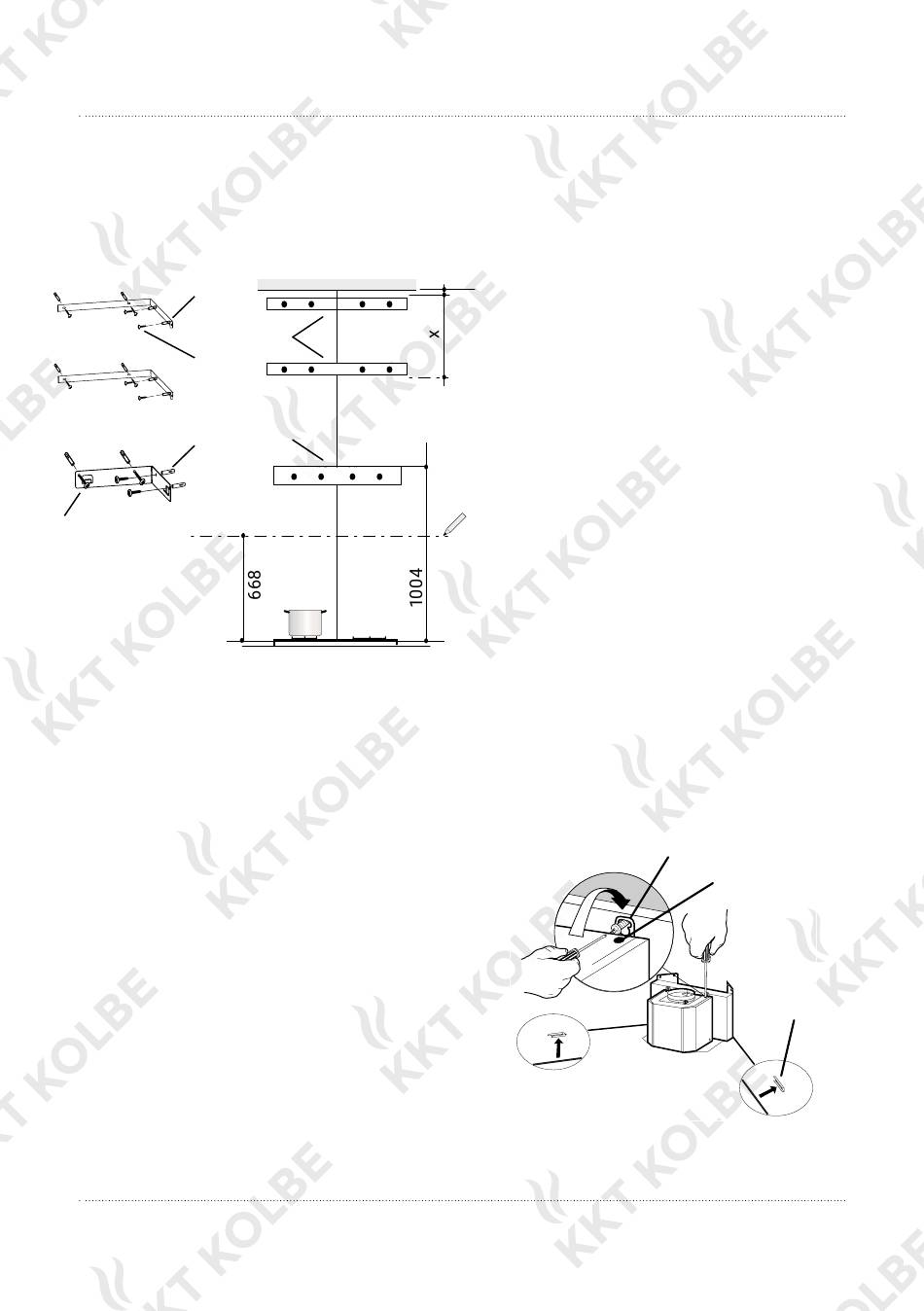

3.1 Vorbereiten der Wandmontage

12
13
12
13
• Den Bügel (11.2) 1-2 mm unterhalb
der Decke oder der oberen Begren-
zung anlegen.
• Die Mitte der Löcher des Bügels
kennzeichnen.
• Den Bügel (11.2) X mm unterhalb
des ersten Bügels anlegen (X =
Höhe des oberen Schachtes).
• Die Mitte der Löcher des Bügels
kennzeichnen.
• Die Halterung des Haubenanschlus-
ses (11.1) 1004 mm oberhalb der
Kochmulde anlegen. Darauf achten,
dass die Befestigungslöcher gleich
weit von der Wandecke entfernt sind.
• Die Mitte der Löcher der Halterung
kennzeichnen.
10
11.2
11.1
• Die gekennzeichneten Punkte mit
einem Bohrer ø 8 mm bohren.
• Die Dübel (12) in die Bohrungen
1-2
stecken.
• Eine horizontale Linie an der Wand
668 mm über dem Kochfeld ziehen.
3.2 Montage des Haubenkörpers
• Vor dem Aufhängen des Hauben-
körpers die 2 Schrauben (21.2) an
den Aufhängepunkten des Hauben-
körpers festziehen.
• Den Haubenkörper an den Schrau-
ben (21.1) einhaken. Darauf achten,
dass die an der Wand fixierten Si-
cherheitswinkel (22)in die entspre-
chenden seitlichen Sitze gelangen.
• Die Schrauben (21.1) der Halterung
endgültig festschrauben.
• Den Haubenkörper mit Hilfe der
Schrauben (21.2) ausrichten.
21.1
21.2
