Verwandte Anleitungen für KKT KOLBE SOLO
Inhaltszusammenfassung für KKT KOLBE SOLO

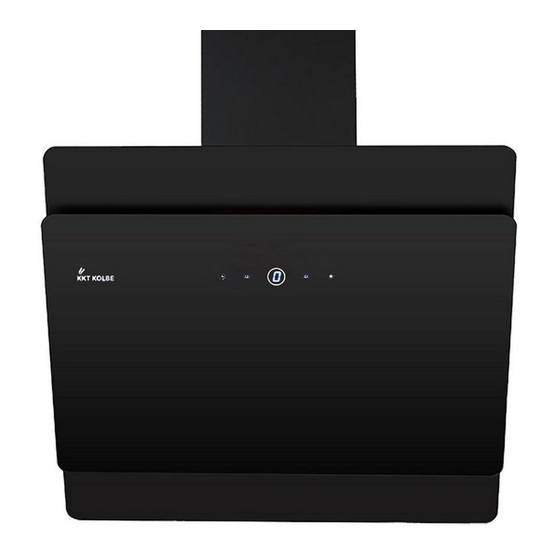

- Seite 1 → Benutzerhandbuch für Ihre Design-Dunstabzugshaube Modell: SOLO Version: 1.7 / 200108...
-
Seite 2: Konformitätserklärung
Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem. Konformitätserklärung Hiermit erklärt KKT KOLBE Küchentechnik GmbH & Co. KG, dass sich das in dieser Bedienungs- anleitung beschriebene Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise • Halten Sie Kleinkinder vom Gerät fern. Die Bedienung des Gerätes durch Kinder ist nur unter Aufsicht von Erwachsenen erlaubt. • Das Gerät ist nur für den Betrieb im Haushalt ausgelegt und ist aus- schließlich dafür zu verwenden. •... - Seite 4 Im Hinblick auf die ständige Weiterentwicklung behalten wir uns technische Änderungen, Abweichungen oder Fehler ohne Bekanntmachung vor. Dies gilt insbesondere auch hinsichtlich der Maßangaben bzw. Ausschnittmaße. Benutzerhandbuch 609/809/909 Dunstabzugshaube SOLO Version 1.7 © KKT KOLBE Küchentechnik GmbH & Co. KG KKT KOLBE ist eine eingetragene Handelsmarke.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Übersicht 1. Allgemeine Hinweise ............1.1 Bestimmungsgemäße Verwendung 1.2 Hinweise zum Umweltschutz 1.3 Allgemeine Ratschläge... -
Seite 6: Allgemeine Hinweise
Allgemeine Hinweise 1. Allgemeine Hinweise 1.2 Hinweise zum Umweltschutz 1.1 Bestimmungsgemäße Verwendung 1.2.1 Verpackung Das Verpackungsmaterial ist zu 100% wiederverwertbar . Beachten Sie bei der Entsorgung die örtlichen Vorschriften. Das Gerät ist für die Verwendung im Haushalt bestimmt. Der Hersteller haf- tet nicht für Schäden die durch bestim- mungswidrigen Gebrauch oder falsche Das Verpackungsmaterial (Plastikbeutel,... -
Seite 7: Vor Benutzung Der Dunstabzugshaube
Benutzung der Dunstabzugshaube 2. Vor Benutzung der b) Die von der Abzugshaube angesaugte Luft darf nicht über das Abluftrohr der Dunstabzugshaube Heizung oder anderer, nicht elektrisch betriebenen Geräten abgeführt werden. c) Unter der Dunstabzugshaube dürfen keine flambierten Gerichte zubereitet Prüfen Sie, ob die Abzugshaube wäh- werden. -
Seite 8: Im Abluftbetrieb
Benutzung der Dunstabzugshaube 3.3 Im Umluftbetrieb • Flambieren unter der Dunstabzugshau- be ist wegen Brandgefahr nicht erlaubt. Die angesaugte Luft wird durch einen Die aufsteigende Flamme kann das im Kohlefilter (auch Aktiv-Kohlefilter ge- Filter abgelagerte Fett entzünden. nannt) gefiltert und im Raum umgewälzt. •... -
Seite 9: Bedienung Der Dunstabzugshaube
Bedienung der Dunstabzugshaube 4. Bedienung der Dunstabzugshaube Off- Timer Ein-/Ausschalten / (Abschaltautomatik) Anzeige Beleuchtung aktivieren / deaktivieren der Leistungsstufe / ein/aus der Zeiteinstellung Leistungs- / Zeit- Leistungs- / Zeit- einstellung einstellung herunterregeln hochregeln Ein-/Ausschalten: Off-Timer (Abschaltautomatik): Im ausgeschalteten Zustand ist nur die Während des Gebläsebetriebs können Ein-/ Ausschalttaste sichtbar. -
Seite 10: Reinigung Und Pflege
Reinigung und Pflege 5. Reinigung und Pflege Besondere Hinweise für Geräte mit Vor jeder Installations- Wartungs- oder Edelstahlgehäuse: Reinigungsarbeit die Dunstabzugshaube vom Elektronetz trennen, indem Sie den Zur Reinigung der Edelstahlflächen eig- Netzstecker des Gerätes ziehen oder die net sich ein im Handel erhältliches, nicht Sicherung der Hausinstallation ausschal- scheuerndes Edelstahl-Reinigungs- ten, oder die Schraubsicherung aus der... -
Seite 11: Aktivkohlefilter
Reinigung und Pflege 5.2 Aktivkohlefilter • Die Metallfettfilter können auch in der Geschirrspülmaschine gereinigt Der Aktivkohlefilter neutralisiert unan- werden: Normalprogramm, 55 °C . genehme Gerüche aus der Raumluft. Zur Vermeidung möglicher Fettabla- Diesen benötigen Sie aber lediglich bei gerungen am Geschirr oder Ansamm- Umluftbetrieb der Dunstabzugshaube. -
Seite 12: Fehlerbehebung
Fehlerbehebung 7. Fehlerbehebung 7.1 Fehler, mögliche Ursachen und Lösungen Fehler Mögliche Ursache Lösung Beleuchtung Kein Strom / Stromversorgung und Siche- funktioniert nicht, Gerätekabel nicht richtig rung kontrollieren, Motor läuft nicht angeschlossen Kabel richtig anschließen Beleuchtung ist an, Lüftungsklappe blockiert Blockierung beheben aber Motor läuft nicht Motor defekt Motor ersetzen... -
Seite 13: Kundenservice
7.2 Kundenservice Bei technischen Fragen zu Ihrem Gerät wenden Sie sich bitte an: Sollten alle obigen Prüfschritte keine Ab- KKT KOLBE Kundendienst hilfe schaffen, liegt möglicherweise eine größeres technisches Problem vor. Tel. 09502 667930 Machen Sie auf keinen Fall Reparatur- Mail: info@kolbe.de... -
Seite 14: Wichtige Hinweise Vor Der Installation
Installation 8.2 Wichtige Hinweise vor der Bei Ausführung mit Abluft nach außen werden die Dämpfe über einen am Ver- Installation des Gerätes: bindungsring angeschlossenen Abluft- • Reinigen Sie die Umgebung vor und schlauch nach außen abgesaugt. nach der Installation gründlich, damit •... -
Seite 15: Verwendung Der Abzugshaube Als Ablufthaube (Mit Luftab- Stoß In Freie)
Installation 8.3 Verwendung der Abzugshau- 8.6 Elektrischer Anschluss be als Ablufthaube (mit Luftab- stoß in Freie) Sollte die Dunstabzugshaube werkseitig Schließen Sie das Gerät erst dann an mit einem Kohlefilter ausgestattet sein, das Stromnetz an, wenn es ordnungs- müssen Sie diesen für den Abluftbetrieb gemäß... -
Seite 16: Montage Der Dunstabzugshaube
Montage 9. Montage der Dunstabzugshaube • Legen Sie die Halterung für den • Öffnen Sie die Glas-Klappe und entfer- Haubenkörper an der gewünschten nen Sie den Aluminium-Fettfilter. Stelle an der Wand an, markieren Sie die Position der Schraublöcher und bohren Sie 3 Löcher ø 8mm an den Markierten Stellen. - Seite 17 Montage • Befestigen Sie die Kaminhalterun- • Setzen Sie den Schacht wieder auf gen für das äußere (untere) und das den Haubenkörper auf, wobei Sie innere (obere) Schachtteil mit den den Abluftschlauch durch durch den mitgelieferten Schrauben an den Schacht hindurch führen und ggf. an entsprechenden Positionen am Ab- die Abluftöffnung anschließen.
-
Seite 18: Informationen Zur Abluftleitung
Bögen mit großen Radien. Kleine Radien vermindern die Luftleis- tung der Abzugshaube. • Verwenden Sie als Abluftleitung nur KKT KOLBE ist nicht verantwortlich für glatte Rohre oder flexible Abluft- eventuelle Störungen, die durch Nicht- schläuche aus nichtbrennbarem einhaltung der vorgenannten Hinweise Material. -
Seite 19: Kkt Kolbe Gewährleistung
KKT KOLBE nach Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur erfolgt ausschließlich in unserer Kundendienstwerkstatt. Während der ersten 6 Monate trägt KKT KOLBE die Kosten für Rückholung, Reparatur und Rückversand. Ab dem 7. Monat liegt dies im Ermessen von KKT KOLBE. - Seite 21 User’s manual for your design cooker hood Model: SOLO Version: 1.7 / 200108...
- Seite 22 The observance of the notes marked with this icon may save you many problems. Declaration of comformity KKT KOLBE Küchentechnik GmbH & Co. KG hereby declares that the appliance described in this manual complies with the basic requirements and other relevant provisions of directive 2014/53/EU.
-
Seite 23: Safety Informations
Safety informations • Keep children away from the appliance. The operation of the device by children is permitted only under adult supervision. • The appliance is designed for household operation and is to be used exclusively for that. • Read this manual thoroughly before installing and using the unit. •... - Seite 24 This also applies in particular to dimensional data or cut-out dimensions. User’s guide 609/809/909 Cooker hood SOLO Version 1.7 © KKT KOLBE Küchentechnik GmbH & Co. KG KKT KOLBE is a registred trademark.
- Seite 25 Table of content Overview 1. General notes ..............1.1 Intended use 1.2 Protection of the environment 1.3 General tips...
-
Seite 26: General Notes
General notes 1. General notes 1.2 Protection of the environment 1.1 Intended use 1.2.1 Package The packing materials are 100% recyc- lable. Comply with local regulations for their disposal. The appliance is intended for domestic use. The manufacturer is not responsible for damage resulting from improper use or maloperation. -
Seite 27: Before Using The Hood
General notes / Using the hood 2. Before using the hood b) The air extracted from the hood is not to be routed over the exhaust air pipeline of the heater or other non-electric opera- ted appliances. c) No flambé dishes are to be prepared under the extractor hood. -
Seite 28: In Exhaust Air Mode
3.3 In circulation air mode The streaming air is filtered through a • Due to the fire risk, frying or cooking carbon filter (also known as active car- with oils and fats under the hood bon filter) and circulated in the room. has only to take place under durable The carbon filter retains the odours pro- surveillance. -
Seite 29: Operating The Appliance
Operating the appliance 4. Operating the appliance Off- Timer On /Off / (automatic switch-off) Display activation / deactivation of power level / time setting Power / Time Power / Time setting setting Down control Up control Switching on/off: Off-Timer (automatic switch-off): When switched off, only the on/off but- During fan operation, you can activate ton is visible. -
Seite 30: Care And Cleaning
Care and cleaning 5. Care and cleaning Special information for appliances Prior to any maintenance or cleaning with a stainless steel casing work, isolate the hood from the electri- cal supply by pulling out the appliance A commercially available non-abrasive connector plug or tripping the house in- stainless steel cleaning agent should be stallation circuit breaker or fully unscrew... -
Seite 31: Carbon Filters
Care and cleaning 5.2 Carbon filters • The metal grease filters can also be cleaned in the dishwasher in a stan- The carbon filter neutralises unpleasant dard program with 55 ° C. odours from the room air - but you only To avoid fatty deposits on dishes or need this when operating the extractor the accumulation of food particles... -
Seite 32: Troubleshooting
Troubleshooting 7. Troubleshooting 7.1 Faults, possible causes and solutions Fault Possible cause Solution Both light and fan No power / device cable not Check power supply and fuse, do not work connected properly connect cable correctly Light on, Ventilation flap blocked Eliminate blockage but fan does not work Motor is demaged... -
Seite 33: Customer Service Installation
Installation 7.2 Customer service If all the above checks fail to remedy the For technical queries concerning your fault, it is possible you have a more seri- appliance please contact the customer ous problem. service office of your dealer. In no circumstances try to repair the The type and rating plate is located in- electronic/electrical components in the side the appliance (remove the grease... -
Seite 34: Important Information
Installation 8.2 Important information befo- In the execution with air exhausted out- doors, the vapours are extracted via an re installing the appliance: air exhaust hose fixed to the connector • Clean the environment thoroughly ring. before and after installation so that •... -
Seite 35: Using The Extractor Hood As An Exhaust Air Hood
Installation 8.3 Using the extractor hood as 8.6 Electrical connection an exhaust air hood (with air extracted to outdoors) If the extractor hood has been fitted at Only connect the appliance to the po- the factory with a carbon filter, this must wer supply once it is properly installed. -
Seite 36: Mounting The Hood
Mounting the hood 9. Mounting the hood • Place the mounting bracket for the • Open the glass flap and remove the hood body on the wall at the desired aluminium grease filter. position, mark the position of the screw holes and drill 3 holes ø 8mm at the marked positions. - Seite 37 Mounting the hood • Attach the chimney brackets for the • Re-attach the exhaust shaft onto the outer (lower) and inner (upper) part hood body, passing the exhaust hose of the shaft to the corresponding po- through the shaft and connecting it to sitions on the exhaust shaft using the the exhaust opening if necessary.
-
Seite 38: Informations On Air Flow
Informations on air flow 10. Informations on air flow • If the exhaust air pipeline is horizon- tally routed, there must be a minimum gradient of 1 cm per metre or an inc- lination angle of 2°. (Fig. C) Otherwise condensation water could run into the extractor hood motor. - Seite 40 Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß beim Kochen. Thanks for reading. We wish you a lot of fun cooking. Version: 1.7 / 200108...
