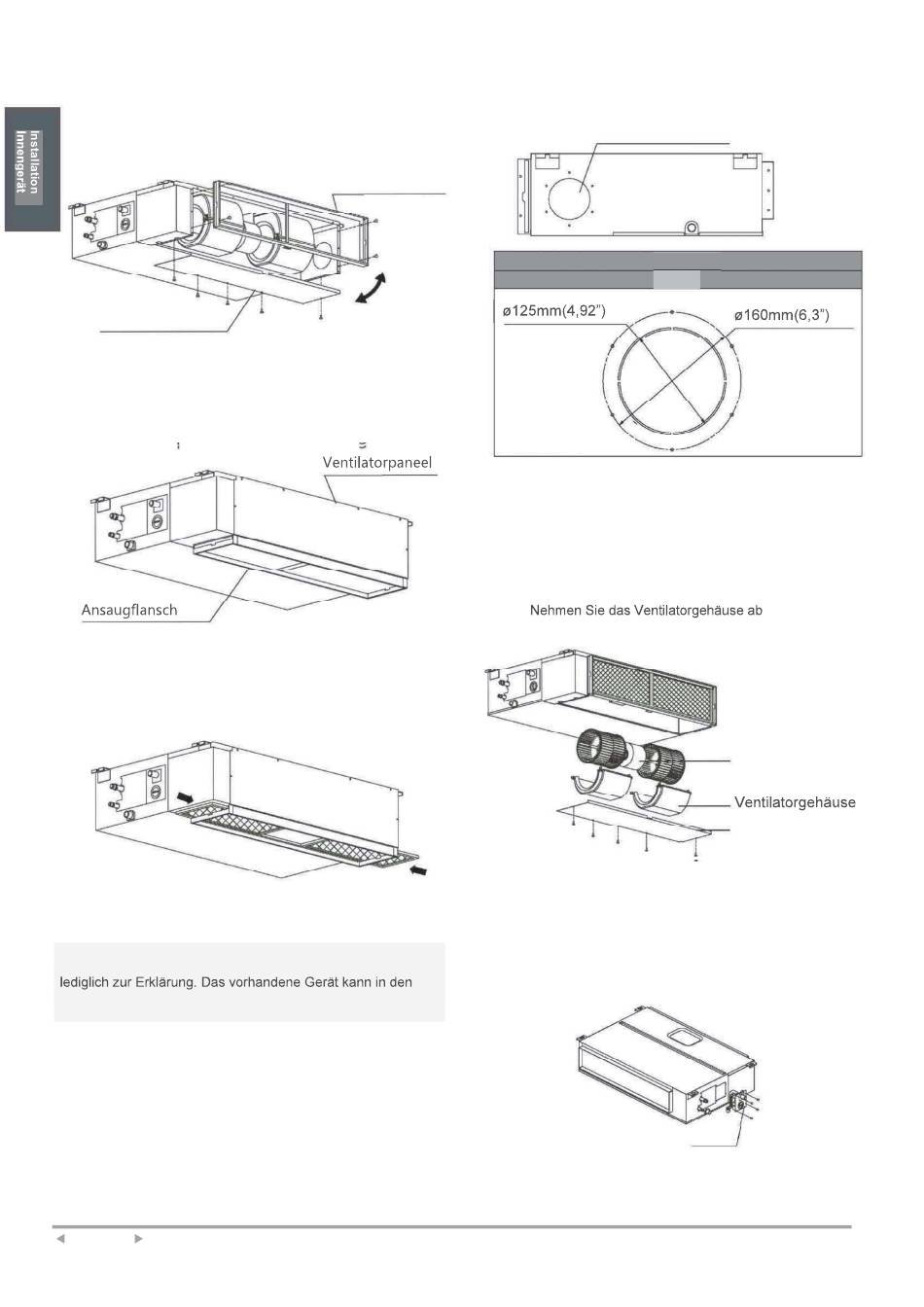

Midea MTI-**FNXD0 series Montageanleitung Seite 12

Schritt 4: Anpassen des Lufteinlasses (auf Ansaug von
unten)
1. Nehmen Sie das Ventilatorpaneel und den Flansch ab.
Ventilatorpaneel
Ventilatorpaneel
2. Vertauschen Sie die Position von Ansaugflansch und
Ventilatorpaneel
3. Schieben Sie die Filter in den Ansaugflansch, wie in der
folgenden Abbildung gezeigt.
HINWEIS: Alle Abbildungen in dieser Anleitung dienen
Details leicht davon abweichen.
Seite 12
Ansaugflansch
Ansaugflansch
Abb. 4.11
Abb. 4.12
Abb. 4.13
Schritt 5: Montage Frischluftanschluss
Abmessungen:
Rohranschluss
Rohranschluss Frischluft
MO-
MODELL
8-60
8-60
Schritt 6: Wartung von Motoren und Kondensatablauf-
pumpe
(Das Modell mit geradem Ansaug dient als Beispiel)
Motorwartung
1. Nehmen Sie das Ventilatorpaneel ab
2.
3. Demontieren Sie den Motor.
Pumpenwartung:
1. Entfernen Sie die vier Schrauben der Kondensatpumpe.
2. Stecken Sie Stromversorgung und Niveauschalter ab.
3. Entfernen Sie die Pumpe.
Abb. 4.14
Motor
Motor
Ventilatorge-
Ventilatorpaneel
Ventilatorpaneel
Abb. 4.15
Pumpe
Abb. 4.16
